メカニカル部品技術窓口
マイクロ電磁クラッチパック
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 18,359円～33,824円
- 税込単価
- 20,195円～37,206円
【特長】・機械のコンパクト化に最適な小形・軽量設計です・クラッチフィールドは玉...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報

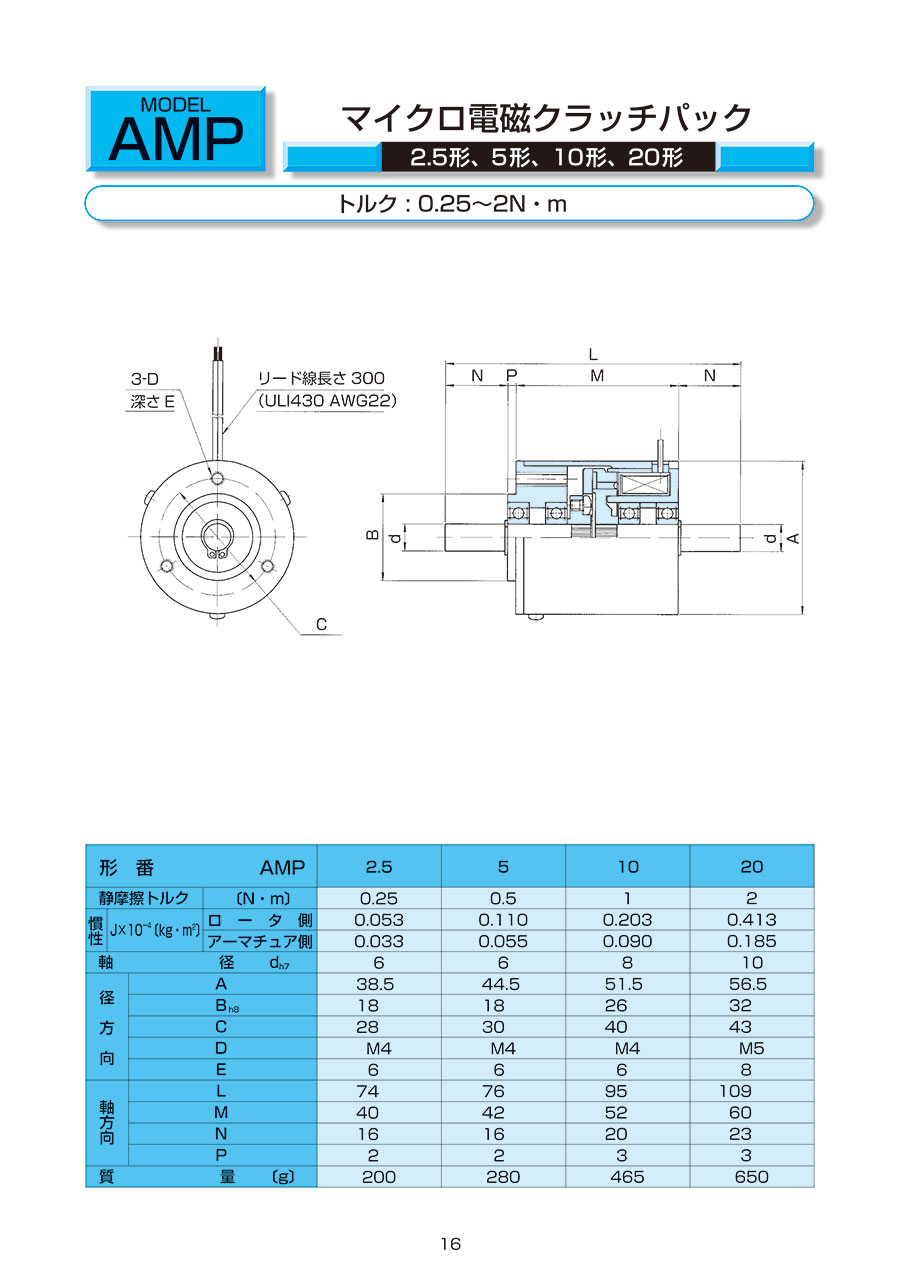

外形図
製品仕様
動作特性
| 型番 | 静摩擦トルク 〔N・m〕 | コイル（20℃） | アーマチュア 吸引時間 〔ms〕 | トルク 立上り時間 〔ms〕 | アーマチュア 釈放時間 〔ms〕 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 電圧 〔DC-V〕 | 電流 〔A〕 | 抵抗 〔Ω〕 | 容量 〔W〕 | 時定数 〔ms〕 | |||||
| AMP2.5 | 0.25 | 24 | 0.13 | 192 | 3 | 5 | 11 | 15 | 16 |
| AMP5 | 0.5 | 24 | 0.17 | 144 | 4 | 8 | 12 | 17 | 20 |
| AMP10 | 1 | 24 | 0.25 | 96 | 6 | 11 | 18 | 27 | 25 |
| AMP20 | 2 | 24 | 0.26 | 94 | 6.1 | 13 | 20 | 35 | 25 |
仕事量
| 型番 AMP | 調整までの最大空隙 〔mm〕 | 調整までの総仕事量 〔J〕 | 使用限界までの総仕事量 〔J〕 | 許容回転数 （r/min） |
|---|---|---|---|---|
| 2.5 | 0.4 | 2.8×106 | 8.7×106 | 3600 |
| 5 | 0.45 | 4.5×106 | 1.4×107 | |
| 10 | 0.55 | 7.5×106 | 2.3×107 | |
| 20 | 0.6 | 1.2×107 | 3.8×107 |
規格表
詳細情報
基本情報
【特長】
・機械のコンパクト化に最適な小形・軽量設計です
・クラッチフィールドは玉軸受支持形であるため、取付が簡単です
・トルクの立ち上がり・消滅が早く、動作も確実です
・熱放散能力が大きく、耐久性は良好です
・アーマチュアは板ばね駆動方式であるため、回転方向のバックラッシがなく、回転中の騒音がありません
カタログ
商品担当おすすめ
小倉クラッチ
パーマヒストルクコントローラ
小倉クラッチ
無励磁作動ブレーキ（保持・非常停止用）
小倉クラッチ
マイクロパウダブレーキ OPシリーズ
マイクロ電磁クラッチパックのレビュー
実験用治具に使用
5
5.02018/09/29
問題なく使えております。
小型で軽量ですので大きさの制約がありましたが良かったです。
