小倉クラッチ

無励磁作動ブレーキ（制動用）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 11,108円～64,520円特別価格

税込単価: 12,219円～70,972円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小倉クラッチ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小倉クラッチ

通常出荷日：在庫品1日目

制動・保持兼用であるため、使用用途の制限を受けず、容易に最適モデルを選定できま...

種類
ブレーキ
伝達種類
無励磁作動
使用環境
乾式
無励磁作動種類
制動
使用動力
汎用
歯形
並歯
歯の噛み合い
フルポジション
環境・用途
標準
構造
薄型
特徴
標準
冷却
自然冷却
絶縁階級
なし
本体取付の種類
側面取付(インロータイプ)
軸の構造
突合せ

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

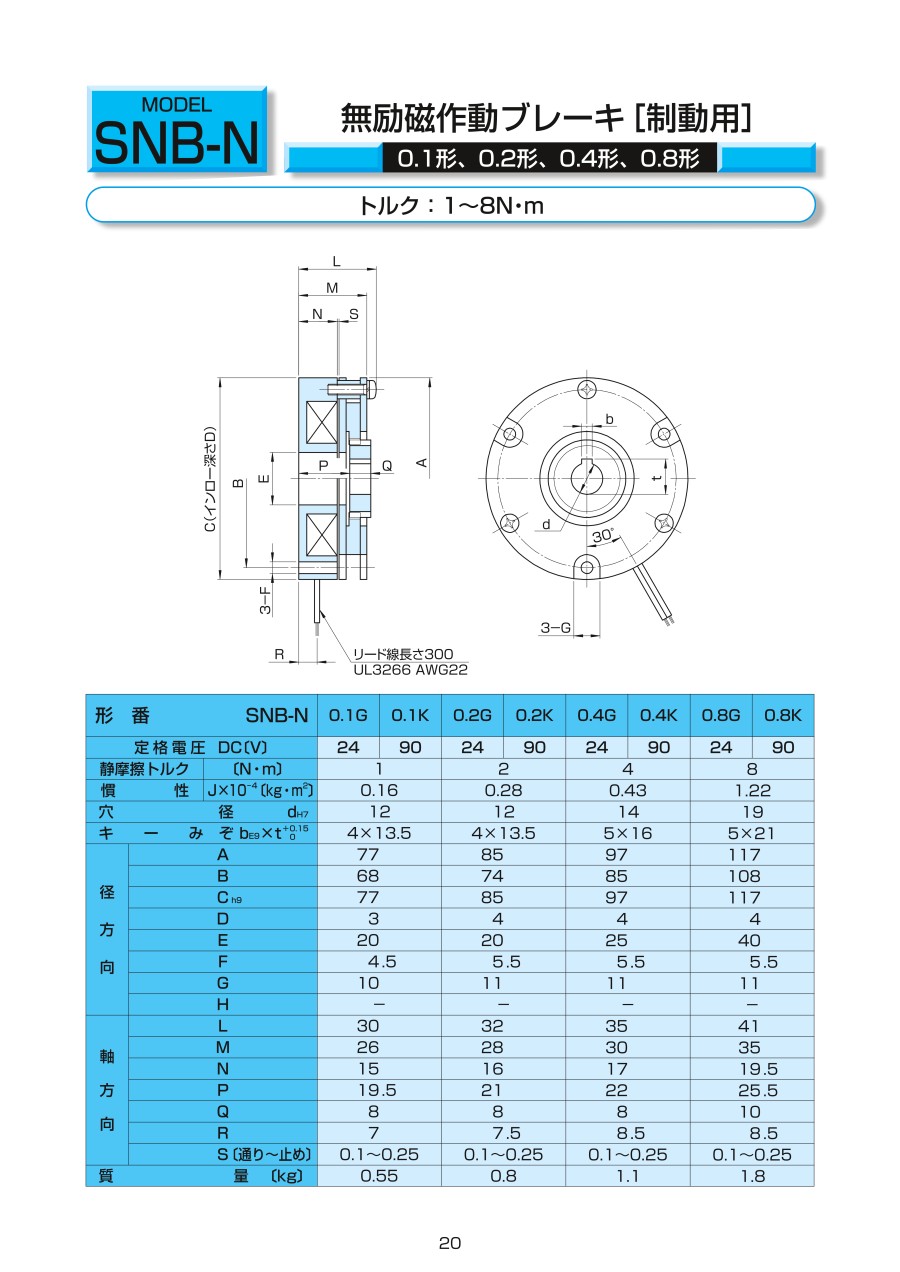

外形図

0.1形、0.2形、0.4形、0.8形

1.2形、2.5形、5形、10形

製品仕様

構造図

規格表

0.1形、0.2形、0.4形、0.8形

1.2形、2.5形、5形、10形

使用例

性質性能情報・試験情報

動作特性

型番 SNB-N	定格トルク〔N・m〕	コイル（20℃）				アーマチュア吸引時間〔ms〕	アーマチュア釈放時間〔ms〕	許容回転数〔r/min〕
型番 SNB-N	定格トルク〔N・m〕	電圧DC〔V〕	電流DC〔A〕	抵抗〔Ω〕	容量〔W〕	アーマチュア吸引時間〔ms〕	アーマチュア釈放時間〔ms〕	許容回転数〔r/min〕
0.1 G	1	24	0.41	59	10	25	15	5,000
0.1 K	1	90	0.11	815	10	25	15	5,000
0.2 G	2	24	0.54	45	13	30	15	4,000
0.2 K	2	90	0.14	630	13	30	15	4,000
0.4 G	4	24	0.63	38	15	40	20	4,000
0.4 K	4	90	0.17	540	15	40	20	4,000
0.8 G	8	24	0.76	32	18	55	35	3,500
0.8 K	8	90	0.20	445	18	55	35	3,500
1.2 G	12	24	0.96	25	23	70	40	3,500
1.2 K	12	90	0.25	358	23	70	40	3,500
2.5 G	25	24	1.13	21	27	90	60	3,000
2.5 K	25	90	0.30	300	27	90	60	3,000
5 G	50	24	1.37	17.5	33	135	80	3,000
5 K	50	90	0.37	245	33	135	80	3,000
10 G	100	24	1.88	12.8	45	200	110	2,500
10 K	100	90	0.50	180	45	200	110	2,500

仕事量

型番 SNB-N	調整までの最大空隙〔mm〕	調整までの総仕事量〔J〕	使用限界までの総仕事量〔J〕	許容仕事率〔W〕
0.1	0.55	-	1.6×10⁷	33
0.2	0.55	-	1.9×10⁷	41
0.4	0.60	-	3.0×10⁷	57
0.8	0.60	-	5.6×10⁷	98
1.2	0.65	5.5×10⁷	2.0×10⁸	98
2.5	0.65	7.7×10⁷	3.4×10⁸	114
5	0.70	9.1×10⁷	4.8×10⁸	156
10	0.80	1.6×10⁸	7.9×10⁸	212

型番リスト

表示件数

型番

定格トルク（範囲）

(N・m)

最高使用回転数

(rpm)

定格トルク

(N・m)

仕様

RoHS?

最小発注数量

0.1～30	5000	1	DC24V	10	1個
0.1～30	5000	1	DC90V	10	1個
0.1～30	4000	2	DC24V	10	1個
0.1～30	4000	2	DC90V	10	1個
0.1～30	4000	4	DC24V	10	1個
0.1～30	4000	4	DC90V	10	1個
0.1～30	3500	8	DC24V	10	1個
0.1～30	3500	8	DC90V	10	1個
0.1～30	3500	12	DC24V	10	1個
0.1～30	3500	12	DC90V	10	1個
0.1～30	3000	25	DC24V	10	1個
0.1～30	3000	25	DC90V	10	1個
30.1～60	3000	50	DC24V	10	1個
30.1～60	3000	50	DC90V	10	1個
60.1～200	2500	100	DC24V	10	1個
60.1～200	2500	100	DC90V	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,582円 ( 12,740円 )	3日目
11,108円 ( 12,219円 )	3日目
13,441円 ( 14,785円 )	4日目
12,850円 ( 14,135円 )	3日目
13,342円 ( 14,676円 )	4日目
13,342円 ( 14,676円 )	4日目
14,521円 ( 15,973円 )	4日目
14,521円 ( 15,973円 )	3日目
20,778円 ( 22,856円 )	3日目
21,917円20,163円 ( 22,179円 )	3日目
28,975円 ( 31,873円 )	3日目
30,958円27,862円 ( 30,648円 )	3日目
45,616円41,054円 ( 45,159円 )	3日目
45,616円41,054円 ( 45,159円 )	4日目
64,520円58,068円 ( 63,875円 )	4日目
64,520円58,068円 ( 63,875円 )	4日目

詳細情報

基本情報

基本情報

制動・保持兼用であるため、使用用途の制限を受けず、容易に最適モデルを選定できます。耐摩耗性に優れた摩擦材の採用により、耐久性に優れ長寿命。
【特長】
・制動・保持用兼用タイプ。
・薄形・コンパクト。
・手動解放機能付き。
・応答性抜群のスプリングクローズタイプ。
・耐久性に優れたロングライフ。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
