無励磁作動ブレーキ（保持・非常停止用）

外形図

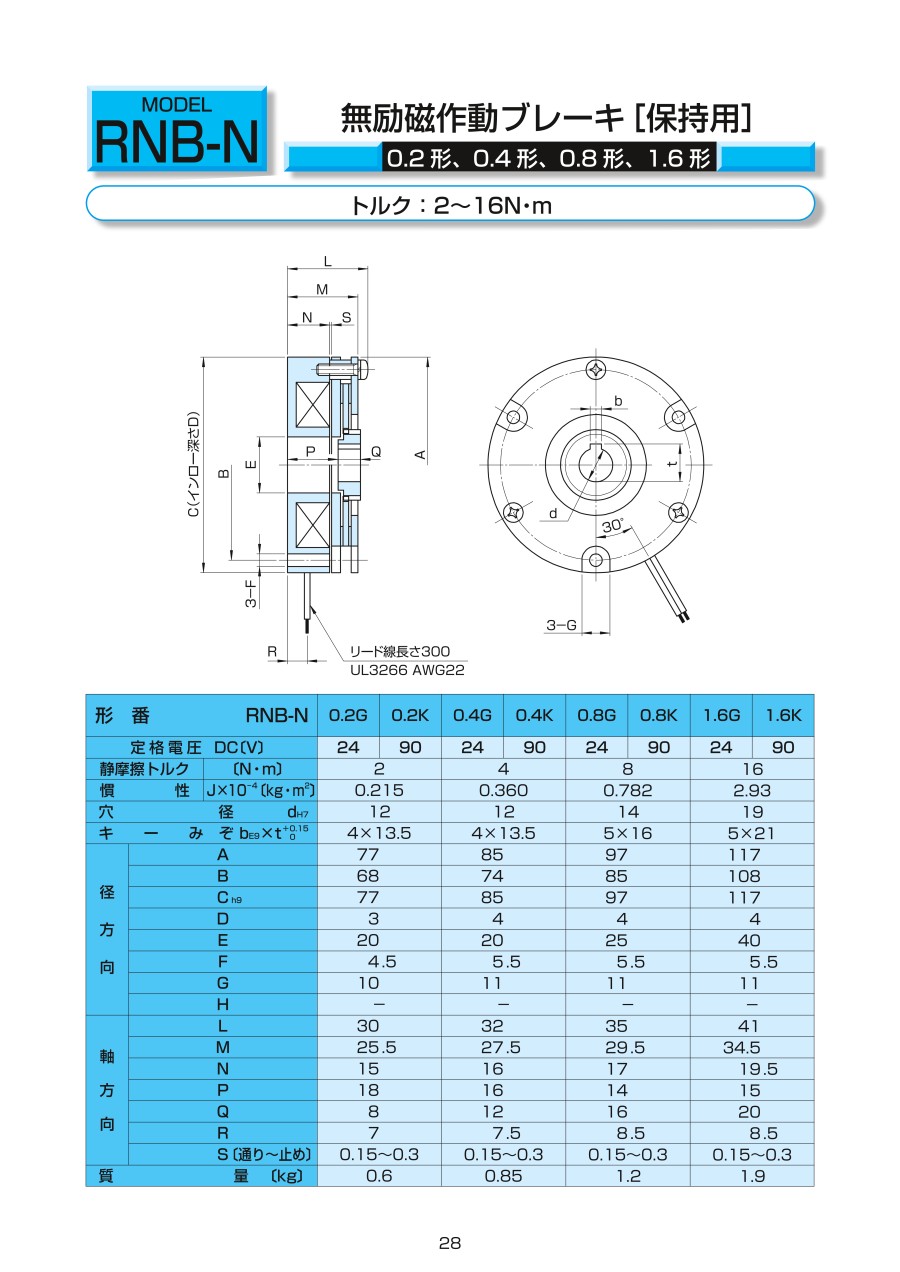

0.2形、0.4形、0.8形、1.6形

トルク：2～16N・m

3形、5形、10形、20形

トルク：30～200N・m

製品仕様

0.2形、0.4形、0.8形、1.6形

3形、5形、10形、20形

動作特性

注意・禁止事項

※無励磁作動形RNB-Nシリーズはコイルに通電されたときにブレーキが解放する製品です。
※無励磁作動形RNB-Nシリーズは保持・非常停止用ですので、制動用としては使用できません。

使用上の注意

取扱い上の注意

■ブレーキ本体

• 電磁ブレーキには軟質の材料を多く使用しています。叩いたり、落としたり、または無理な力を加えますと、打ち傷や変形を生じますので、取扱いにご注意ください。

• 乾式のブレーキですので、摩擦面を乾燥状態で使用する必要があります。摩擦面に水や油が付着しないよう取り扱ってください。

• ブレーキのリード線を無理に引っ張ったり、鋭角に折り曲げたり、リード線を持ってぶら下げたりしないようにしてください。
