ハイポニック 直交軸ギアモータ
- 通常単価(税別)
- 53,862円～182,345円
- 税込単価
- 59,248円～200,580円
【特長】・平行軸ギヤモータと取合寸法が同じです。簡単に平行軸と直交軸の使い分けが可能となります・新ケー...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

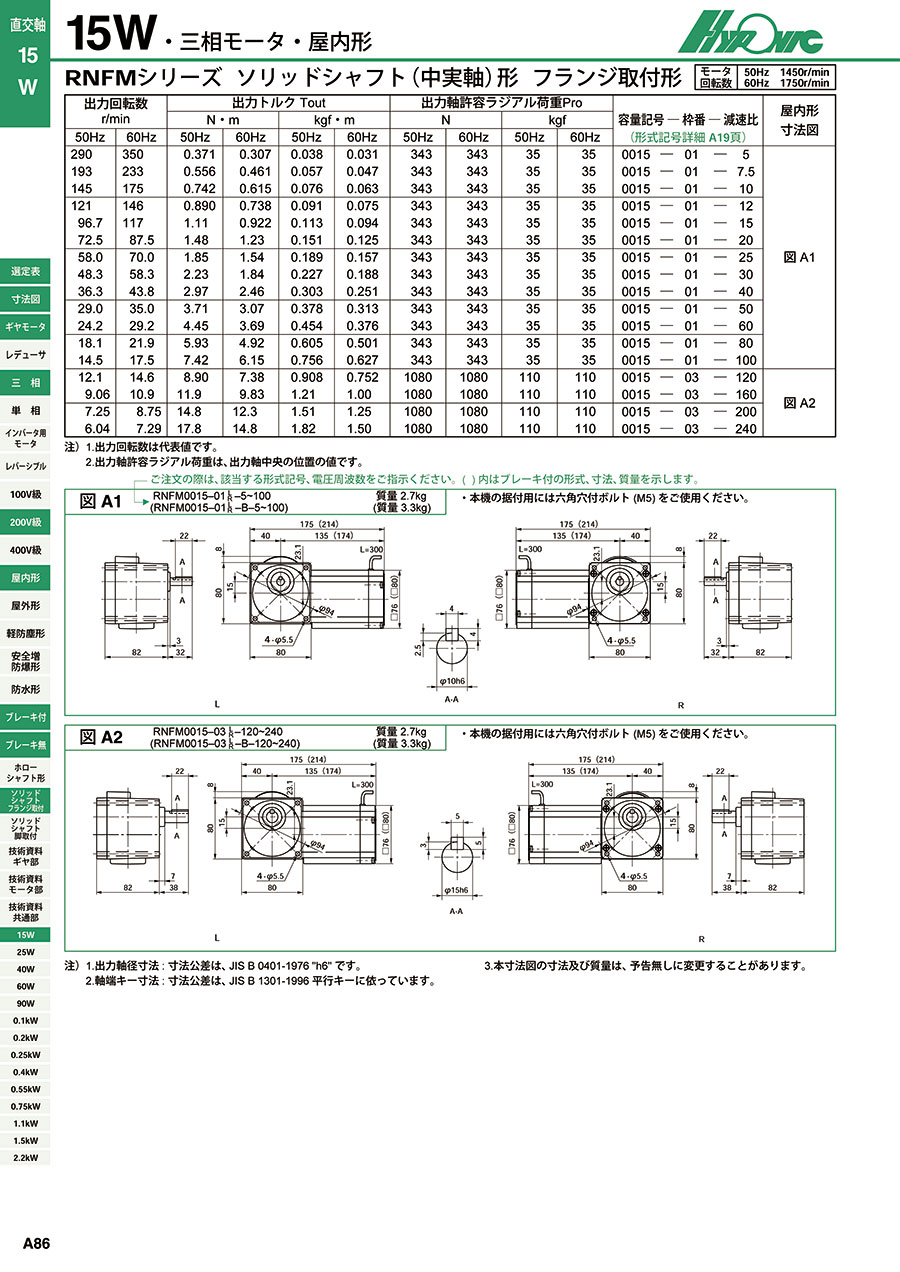

外形図
RNFM01-190L/R-5～60
- 本機の据付用には六角穴付ボルト（M6）をご使用ください。
- 取付面よりモ―タが出張りますのでご注意ください。
一部型番のみを掲載しています。他の型番については、デジタルカタログをご覧ください。
製品仕様
RNFM01-190L/R-5～60
| 出力回転数 r/min | 出力トルク Tout | 出力軸許容ラジアル荷重Pro | 容量記号―枠番―減速比 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| N・m | kgf・m | N | kgf | |||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | |
| 290 | 350 | 2.80 | 2.32 | 0.286 | 0.237 | 637 | 588 | 65 | 60 | 01―190―5 |
| 193 | 233 | 4.20 | 3.48 | 0.429 | 0.355 | 686 | 637 | 70 | 65 | 01―190―7.5 |
| 145 | 175 | 5.61 | 4.64 | 0.572 | 0.474 | 785 | 735 | 80 | 75 | 01―190―10 |
| 96.7 | 117 | 8.41 | 6.97 | 0.857 | 0.710 | 883 | 834 | 90 | 85 | 01―190―15 |
| 72.5 | 87.5 | 11.2 | 9.29 | 1.14 | 0.947 | 981 | 932 | 100 | 95 | 01―190―20 |
| 48.3 | 58.3 | 16.8 | 13.9 | 1.71 | 1.42 | 1,080 | 1,030 | 110 | 105 | 01―190―30 |
| 36.3 | 43.8 | 22.4 | 18.6 | 2.29 | 1.89 | 1,180 | 1,130 | 120 | 115 | 01―190―40 |
| 29.0 | 35.0 | 28.0 | 23.2 | 2.86 | 2.37 | 1,270 | 1,230 | 130 | 125 | 01―190―50 |
| 24.2 | 29.2 | 33.6 | 27.9 | 3.43 | 2.84 | 1,320 | 1,270 | 135 | 130 | 01―190―60 |
一部型番のみを掲載しています。他の型番については、デジタルカタログをご覧ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
53,862円 ( 59,248円 ) | 6日目 |
57,234円 ( 62,957円 ) | 6日目 |
182,345円 ( 200,580円 ) | 6日目 |
詳細情報
基本情報
【特長】
・平行軸ギヤモータと取合寸法が同じです。簡単に平行軸と直交軸の使い分けが可能となります
・新ケーシングは、左右どちらの取付も可能です
・ハイポイドギヤの採用によりきわめて高効率。しかも高減速比でも トルク制限がありませんので、モーターのフルパワーを使いきることが出来ます
・べベルギアより高減速比が得られるため、減速比全域で高効率です
・べベルギアより噛み合い率が大きいため、大伝達容量が可能です。その結果、低騒音、低振動となりました
・歯車にクロムモリブデン鋼を採用し、浸炭焼き入れを行っています
・モーター軸とハイポイドピニオンを一体化し、アルミ合金製のケーシングを採用しました（枠番60#、63#、64#は鋳鉄です）
・長寿命グリースの採用で、長期間グリース交換が不要です。また、据え付け角度の制限もありません
