プレストNEO ギヤモータ
- 通常単価(税別)
- 87,250円
- 税込単価
- 95,975円
ギヤモータに求められる使いやすさを極めた、平行軸ギヤモータです。【特長】・静か...
詳細情報を確認する- 電圧【AC】
- 200 / 220 / 400 / 440
- 出力軸配置(入力軸側から見た場合)
- 標準
- ターミナルBOX
- なし
- バックラッシ精度
- ノーマル
閲覧中の商品と併せてご検討ください
ZNHM2-1320-EP-10/J2NTLAの仕様・寸法情報
商品情報
外形図
0.2kW 三相モータ
ZNFM02-1180-ES-5～15
0.75kW プレミアム効率三相モータ
ZNHM1-1280-EP-5～20/仕様記号
ZNFM1-1280-EP-10/仕様記号
ZNHM1-1321-EP-40/仕様記号
1.5kW プレミアム効率三相モータ
ZNHM2-1320-EP-10/仕様記号
製品仕様
モータ特性表
■0.2kW 三相モータ
| モータ容量 | 電圧［V］ | 周波数［Hz］ | 定格電流値［A］ | 定格回転速度［r/min］ | 耐熱クラス | 保護方式 |
|---|---|---|---|---|---|---|
| 0.2kW | 200／200／220 | 50／60／60 | 1.24／1.09／1.09 | 1,410／1,700／1,720 | 120（E） | IP44 全閉外扇形 |
| 400／400／440 | 50／60／60 | 0.62／0.55／0.55 | 1,410／1,700／1,720 |
■0.75kW・1.5kW プレミアム効率三相モータ
| モータ容量 | 電圧［V］ | 周波数［Hz］ | 定格電流値［A］ | 定格回転速度［r/min］ | 耐熱クラス | 保護方式 |
|---|---|---|---|---|---|---|
| 0.75kW | 200／200／220 | 50／60／60 | 4.29／3.73／3.78 | 1,440／1,730／1,740 | 155（F） | IP44 全閉外扇形 |
| 400／400／440 | 50／60／60 | 2.15／1.87／1.89 | 1,440／1,730／1,740 | |||
| 1.5kW | 200／200／220 | 50／60／60 | 7.48／6.80／6.57 | 1,430／1,730／1,730 | 155（F） | |
| 400／400／440 | 50／60／60 | 3.74／3.40／3.29 | 1,430／1,730／1,730 |
質量
| 型番 | 屋内形 | 屋外形 |
|---|---|---|
| ZNHM02-1180-5～15 | 6.5 | 7.0 |
| ZNH（F）M1-1280-EP-5～20/仕様記号 | 19 | 20 |
| ZNHM1-1321-EP-40/ 仕様記号 | 23 | 24 |
| ZNHM2-1320-EP-10/仕様記号 | 28 | 29 |
規格表
| 型番 | 屋内形／屋外形 | J | K | BA | BC | BL |
|---|---|---|---|---|---|---|
| ZNHM02-1180-5～15 | 屋内形 | 85 | 70.5 | 81.5 | 62 | 31 |
| 屋外形 | 127 | 90 | 132 | 100 | 50 | |
| ZNH（F）M1-1280-EP-5～20 ZNHM1-1321-EP-40 | 屋内形 | 122 | 102 | 85 | 95 | 48 |
| 屋外形 | 149 | 112 | 100 | 131 | 75 | |
| ZNHM2-1320-EP-10 | 屋内形 | 126 | 106 | 85 | 95 | 48 |
| 屋外形 | 153 | 117 | 100 | 131 | 75 |
選定サポート情報
選定表
■0.2kW 三相モータ
注）
1. 出力回転数は、モータ回転数 50Hz：1,450r/min、60Hz：1,750r/min としたときの代表値です。
2. 出力軸許容ラジアル荷重は、出力軸中央の位置の値です。

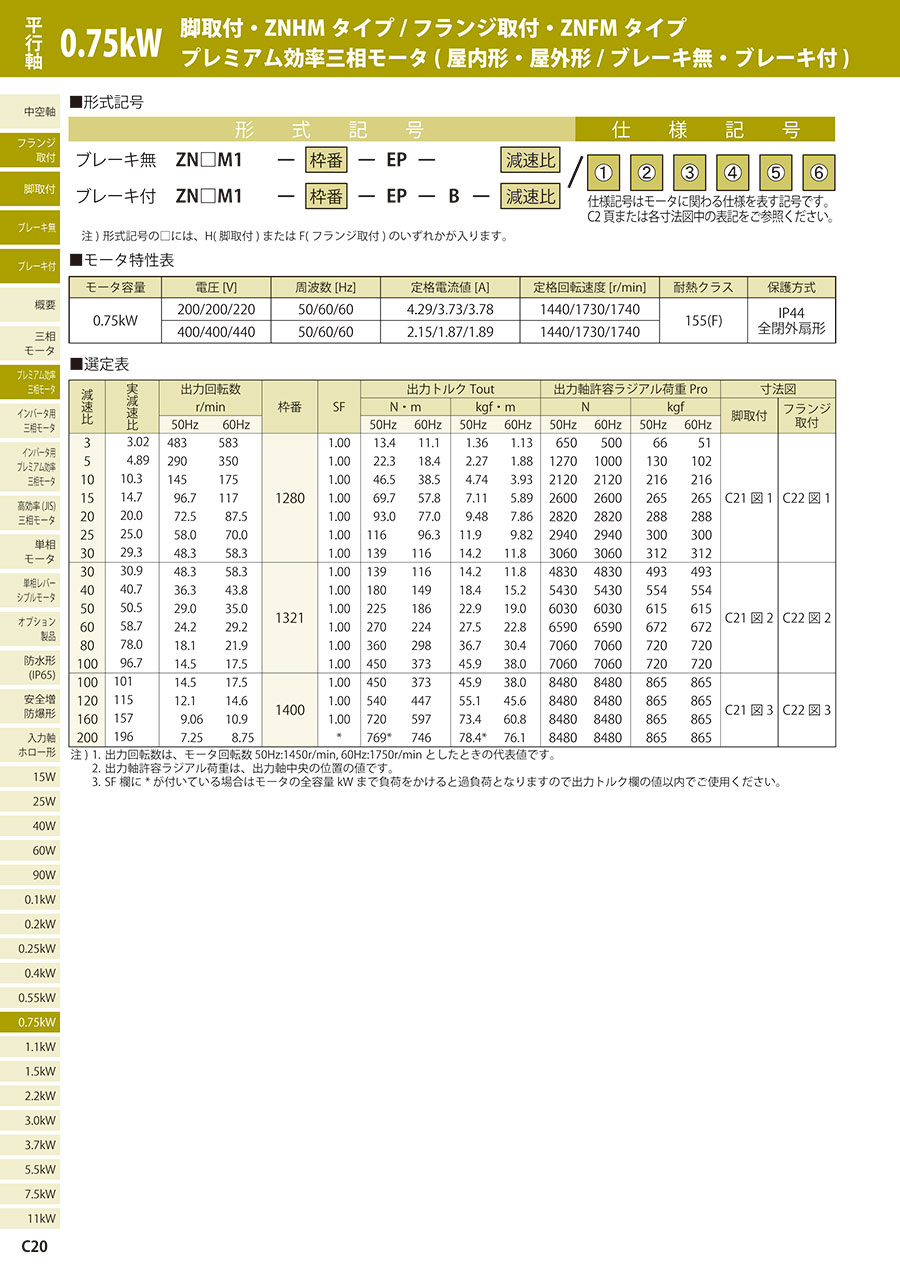

■0.75kW プレミアム効率三相モータ
注）
1. 出力回転数は、モータ回転数 50Hz：1,450r/min、60Hz：1,750r/min としたときの代表値です。
2. 出力軸許容ラジアル荷重は、出力軸中央の位置の値です。
■1.5kW プレミアム効率三相モータ
| 減速比 | 実減速比 | 出力回転数 | 枠番 | SF | 出力トルクTout | 出力軸許容ラジアル荷重Pro | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| r/min | N・m | kgf・m | N | kgf | |||||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
| 10 | 10.4 | 145 | 175 | 1320 | 1.00 | 93.0 | 77.0 | 9.48 | 7.86 | 2,940 | 2,940 | 300 | 300 |
注）
1. 出力回転数は、モータ回転数 50Hz：1,450r/min、60Hz：1,750r/min としたときの代表値です。
2. 出力軸許容ラジアル荷重は、出力軸中央の位置の値です。
詳細情報
基本情報
ギヤモータに求められる使いやすさを極めた、平行軸ギヤモータです。
【特長】
・静かな環境でも使える低騒音
・端子台内蔵で簡単配線
・設計時にうれしいコンパクトさ
・設計の自由度が広がる大きな許容ラジアル荷重
・抜群の密封性能で信頼向上
