メタルフリー 2ポート電磁弁 MKB3シリーズ

ワンタッチ脱着構造で製品の取り付け・取り外しが簡単

簡単メンテナンス
ワンタッチ装着構造

製品の取り付け・取り外しが簡単。配管後でも取り付け可能。

• ※ 特許出願済

圧力レンジが広い
負圧状態でも使用可能

シリンジ、廃液切り換え時の負圧にも対応。
使用圧力 : -0.08〜+0.25MPa
背圧 : 0〜0.25MPa

省電力基板（ランプ付）選択可能

省電力基板搭載により、コイルの発熱を抑え、流体への熱影響を防止。通電時の消費電力を削減。ランプにより電磁弁の通電状態が確認可能。

メタルフリーダイアフラム構造

アクチュエータと接液部を完全分離。接液部材質に耐食性が高い樹脂材・ゴム材を使用。独自のダイアフラム構造で高耐久を実現。
ボディ材質 : PPS
ダイアフラム材質 : FKM、EPDM

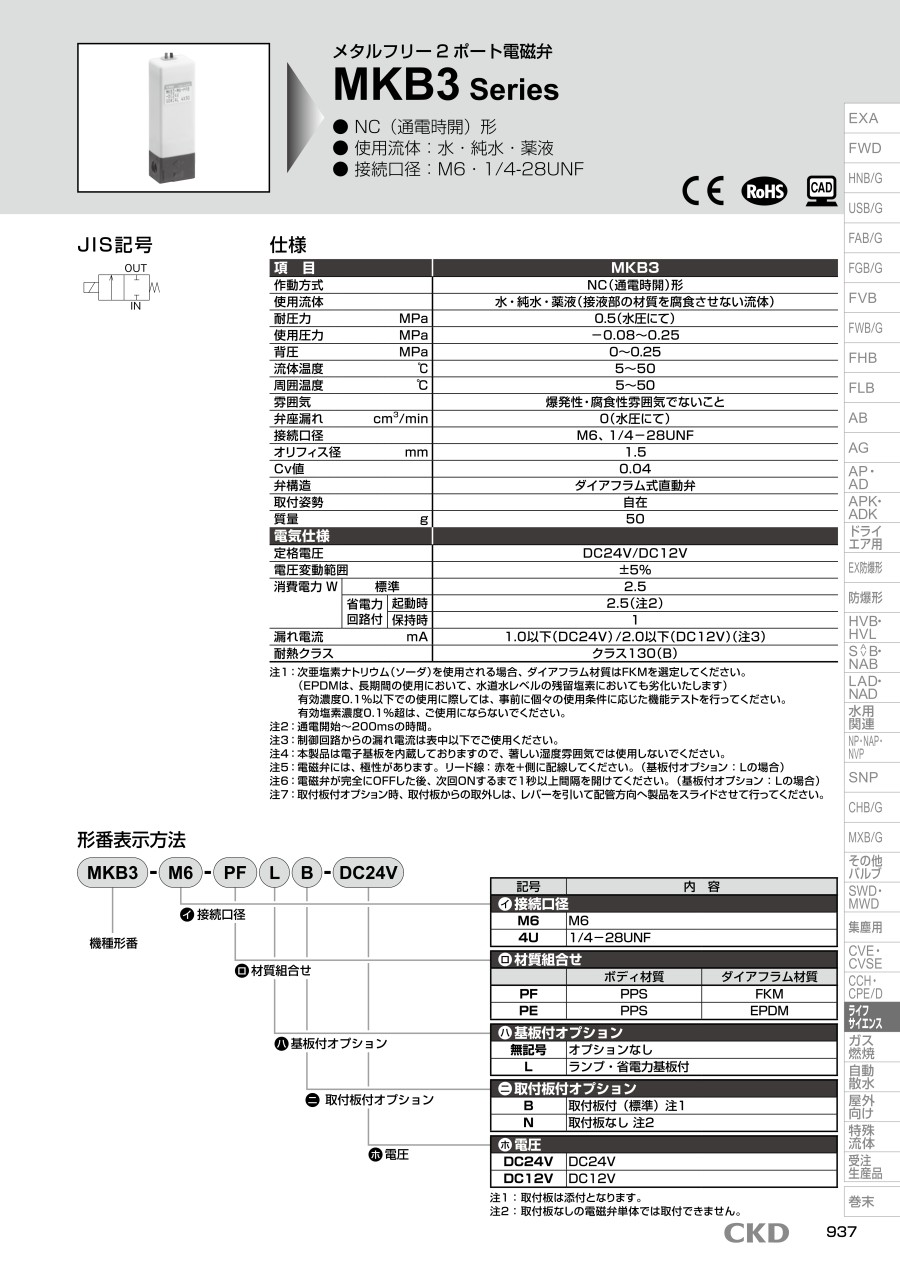

製品仕様

• ※ 1 製品構成材料と使用流体との適合性を確認の上、使用すること。また、製品本体には、流体が付着しないように注意。
• ※ 2 塩酸、フッ酸、硝酸には使用しない。次亜塩素酸ナトリウム（ソーダ）を使用する場合、ダイアフラム材質はFKMを選定すること。（EPDMは長期間の使用において水道水レベルの残留塩素においても劣化する。）
• ※ 3 通電開始〜200msの時間。
• ※ 4 ランプ・省電力基板オプションの場合、電磁弁に極性あり。リード線 : 赤を＋側に配線する。
• ※ 5 電磁弁が完全にOFFした後次回ONするまで1秒以上間隔をあける。（基板オプション : Lの場合）

外形図

取り付け板付（標準）の外形寸法図

取り付け板なしの外形寸法図

主要部材質

①: ボディ（部品名称）、PPS ポリフェニレンサルファイド（材質）
②: ダイアフラム（部品名称）、FKM・EPDM フッ素ゴム、エチレンプロピレンゴム（材質）
