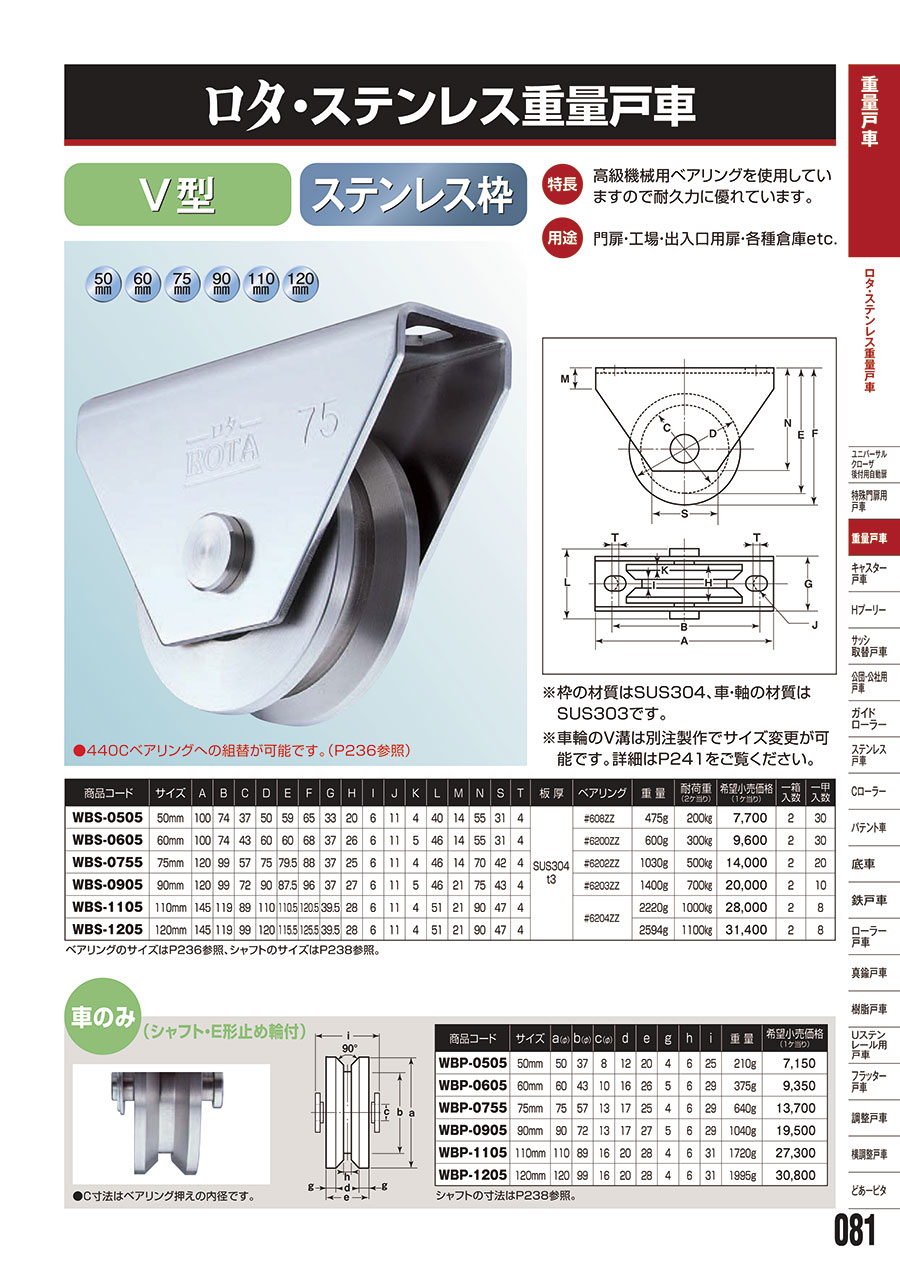

ロタ・ステンレス重量戸車 V型
未確定：候補が6型番あります。
商品情報
製品仕様
寸法図A
寸法図B
C寸法はペアリング押さえの内径
| 商品コード | サイズ | A | B | C | D | E | F | g | H | I | J | K | L | M | N | S | T | 板 厚 | ベアリング | 重 量 | 耐荷重 （２ケ当り） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WBS-0505 | 50mm | 100 | 74 | 37 | 50 | 59 | 65 | 33 | 20 | 6 | 11 | 4 | 40 | 14 | 55 | 31 | 4 | SUS304 t3 | ＃608ZZ | 475g | 200kg |
| WBS-0605 | 60mm | 100 | 74 | 43 | 60 | 60 | 68 | 37 | 26 | 6 | 11 | 5 | 46 | 14 | 55 | 31 | 4 | ＃6200ZZ | 600g | 300kg | |
| WBS-0755 | 75mm | 120 | 99 | 57 | 75 | 79.5 | 88 | 37 | 25 | 6 | 11 | 4 | 46 | 14 | 70 | 42 | 4 | ＃6202ZZ | 1030g | 500kg | |
| WBS-0905 | 90mm | 120 | 99 | 72 | 90 | 87.5 | 96 | 37 | 27 | 6 | 11 | 5 | 46 | 21 | 75 | 43 | 4 | ＃6203ZZ | 1400g | 700kg | |
| WBS-1105 | 110mm | 145 | 119 | 89 | 110 | 110.5 | 120.5 | 39.5 | 28 | 6 | 11 | 4 | 51 | 21 | 90 | 47 | 4 | ＃6204ZZ | 2220g | 1000kg | |
| WBS-1205 | 120mm | 145 | 119 | 89 | 120 | 115.5 | 125.5 | 39.5 | 28 | 6 | 11 | 4 | 51 | 21 | 90 | 47 | 4 | 2594g | 1100kg |
寸法図Aと連携
| 商品コード | サイズ | a（φ） | b（φ） | c（φ） | d | e | g | h | i | 重 量 |
|---|---|---|---|---|---|---|---|---|---|---|
| WBP-0505 | 50mm | 50 | 37 | 8 | 12 | 20 | 4 | 6 | 25 | 210g |
| WBP-0605 | 60mm | 60 | 43 | 10 | 16 | 26 | 5 | 6 | 29 | 375g |
| WBP-0755 | 75mm | 75 | 57 | 13 | 17 | 25 | 4 | 6 | 29 | 640g |
| WBP-0905 | 90mm | 90 | 72 | 13 | 17 | 27 | 5 | 6 | 29 | 1040g |
| WBP-1105 | 110mm | 110 | 89 | 16 | 20 | 28 | 4 | 6 | 31 | 1720g |
| WBP-1205 | 120mm | 120 | 99 | 16 | 20 | 28 | 4 | 6 | 31 | 1995g |
寸法図Bと連携
製品仕様
枠と車との間に隙間を設けている。
レールに多少の歪みやズレがあっても、スムーズに開閉。
詳細情報
基本情報
耐久力に優れており車輪が左右に動く重量戸車。
【特長】
・高級機械用ベアリングを使用しているので耐久力に優れている。
・車輪が左右に動くため、レールが歪んでいても摩擦抵抗を軽減可能。
・枠と車の間にスペースを設けているため、レールに多少のゆがみやズレがあってもスムーズに開閉可能。
・車輪の材質：ステンレス（SUS303）。
【特長】
・門扉、工場、出入口用扉、各種倉庫など。
・ロタ・ステン重量戸車の取替用など。
ご注意
- 枠材質なしを選定された場合は、車のみとなります。
カタログ
商品担当おすすめ
ヨコヅナ
ロタ・鉄重量戸車 V型
ヨコヅナ
ステンレス重量戸車 V型
丸喜金属本社
枠付重量車（V型） C-1000
ロタ・ステンレス重量戸車 V型のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qロタの意味はなんですか。
A
弊社の通常の重量戸車と区別するためにつけています。
