鉄重量戸車 V型
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 通常単価(税別)
- 2,657円～53,609円特別価格
- 税込単価
- 2,923円～58,970円特別価格
ベアリングを使用し耐久力に優れている汎用型の戸車。【特長】・汎用型の鉄重量戸車...
詳細情報を確認する
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
鉄重量戸車

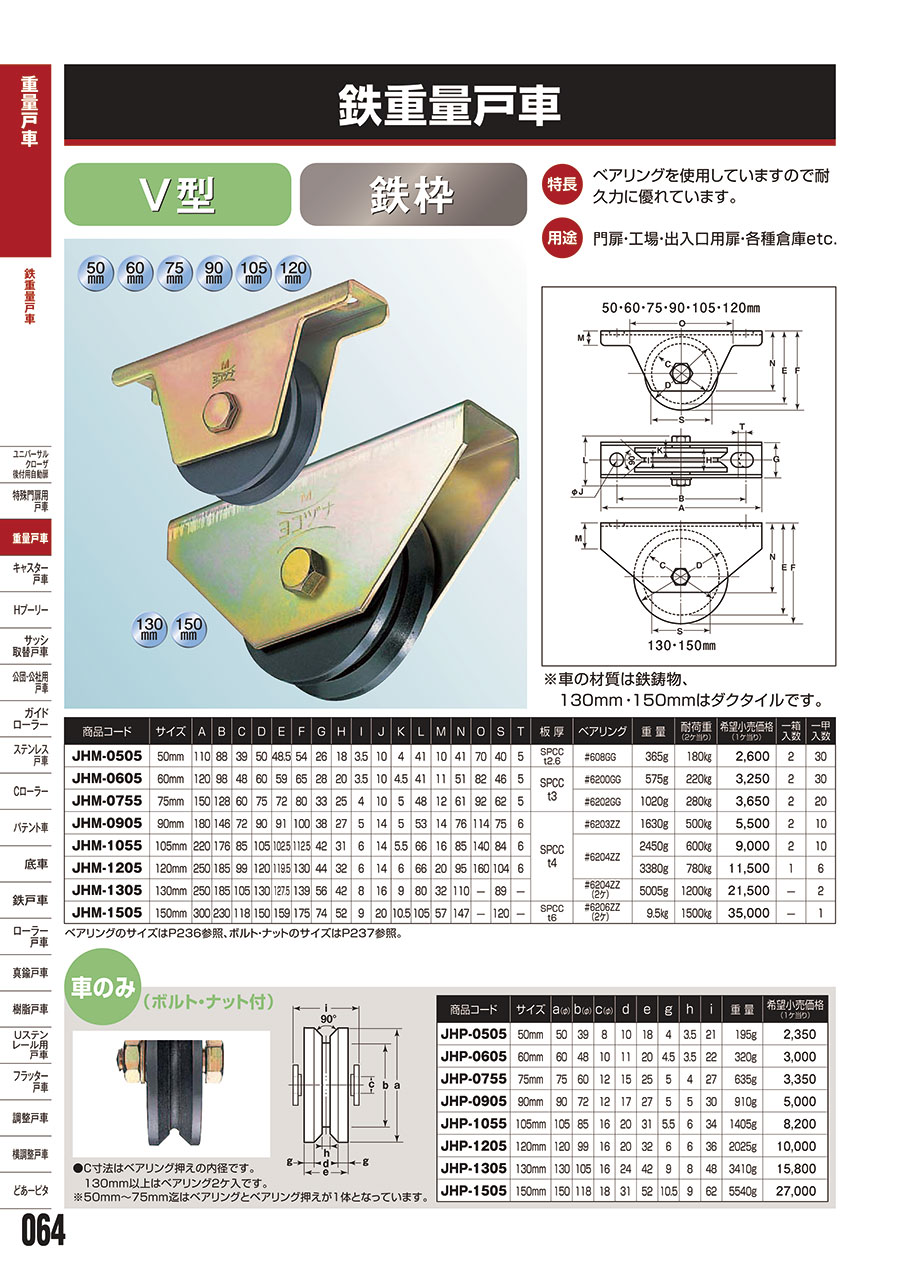

ロタ・鉄重量戸車 V型の外観
ロタ・鉄重量戸車 V型の寸法図
| 商品コード | サイズ | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JHM-0505 | 50mm | 110 | 88 | 39 | 50 | 48.5 | 54 | 26 | 18 | 3.5 | 10 | 4 | 41 | 10 | 41 | 70 | 40 | 5 |
| JHM-0605 | 60mm | 120 | 98 | 48 | 60 | 59 | 65 | 28 | 20 | 3.5 | 10 | 4.5 | 41 | 11 | 51 | 82 | 46 | 5 |
| JHM-0755 | 75mm | 150 | 128 | 60 | 75 | 72 | 80 | 33 | 25 | 4 | 10 | 5 | 48 | 12 | 61 | 92 | 62 | 5 |
| JHM-0905 | 90mm | 180 | 146 | 72 | 90 | 91 | 100 | 38 | 27 | 5 | 14 | 5 | 53 | 14 | 76 | 114 | 75 | 6 |
| JHM-1055 | 105mm | 220 | 176 | 85 | 105 | 102.5 | 112.5 | 42 | 31 | 6 | 14 | 5.5 | 66 | 16 | 85 | 140 | 84 | 6 |
| JHM-1205 | 120mm | 250 | 185 | 99 | 120 | 119.5 | 130 | 44 | 32 | 6 | 14 | 6 | 66 | 20 | 95 | 160 | 104 | 6 |
| JHM-1305 | 130mm | 250 | 185 | 105 | 130 | 127.5 | 139 | 56 | 42 | 8 | 16 | 9 | 80 | 32 | 110 | － | 89 | － |
| JHM-1505 | 150mm | 300 | 230 | 118 | 150 | 159 | 175 | 74 | 52 | 9 | 20 | 10.5 | 105 | 57 | 147 | － | 120 | － |
| 商品コード | サイズ | 板厚 | ベアリング | 重量 | 耐重量 (2ケ当り) |
|---|---|---|---|---|---|
| JHM-0505 | 50mm | SPCC t2.6 | #608GG | 365g | 180kg |
| JHM-0605 | 60mm | SPCC t3 | #6200GG | 575g | 220kg |
| JHM-0755 | 75mm | #6202GG | 1020g | 280kg | |
| JHM-0905 | 90mm | SPCC t4 | #6203ZZ | 1630g | 500kg |
| JHM-1055 | 105mm | #6204ZZ | 2450g | 600kg | |
| JHM-1205 | 120mm | 3380g | 780kg | ||
| JHM-1305 | 130mm | #6204ZZ (2ケ) | 5005g | 1200kg | |
| JHM-1505 | 150mm | SPCC t6 | #6206ZZ (2ケ) | 9.5kg | 1500kg |
- 車の材質は鉄鋳物。
- 130mm・150mmの車はダクタイル。
車のみ（シャフト・E形止め輪付き）
車のみ（ボルト・ナット付き）の外観
車のみ（ボルト・ナット付き）の外観の外観寸法図
- C寸法はベアリング押えの内径。
- 130mm以上はダブルベアリング2ヶ入。
- ※ 50〜75mm迄はベアリングとベアリング押えが1本。
| 商品コード | サイズ | a (φ) | b (φ) | c (φ) | d | e | g | h | i | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| JHP-0505 | 50mm | 50 | 39 | 8 | 10 | 18 | 4 | 3.5 | 21 | 195g |
| JHP-0605 | 60mm | 60 | 48 | 10 | 11 | 20 | 4.5 | 3.5 | 22 | 320g |
| JHP-0755 | 75mm | 75 | 60 | 12 | 15 | 25 | 5 | 4 | 27 | 635g |
| JHP-0905 | 90mm | 90 | 72 | 12 | 17 | 27 | 5 | 5 | 30 | 910g |
| JHP-1055 | 105mm | 105 | 85 | 16 | 20 | 31 | 5.5 | 6 | 34 | 1405g |
| JHP-1205 | 120mm | 120 | 99 | 16 | 20 | 32 | 6 | 6 | 36 | 2025g |
| JHP-1305 | 130mm | 130 | 105 | 16 | 24 | 42 | 9 | 8 | 48 | 3410g |
| JHP-1505 | 150mm | 150 | 118 | 18 | 31 | 52 | 10.5 | 9 | 62 | 5540g |
サッシの戸車交換・調整方法
用具と材料（ヘラ、歯ブラシ、+ドライバー）
サッシのがたつきやすべりが悪いのは、かんたんに直すことができる。網戸を張り替えるときやサッシを洗う時にやることも可能。
差し込むだけだから便利。戸車の深さと幅はまちまちなのでサイズを間違えないように。
サッシの滑りをよくするだけではなく、サビついたときにも便利。
すべりをよくする
1.レールの溝をきれいにする
歯ブラシや割り箸を使って、汚れをかき出す。すべりをよくするために潤滑剤を差す。
2.戸車に潤滑剤を差す
戸車の動きが悪い場合は潤滑剤を差す（シリコンスプレー等）。網戸の潤滑、閉開時の音消しにも最適。
3.戸車が壊れていた場合
戸車の脇のねじを左に回してゆるめ、古い戸車を外す。サッシの溝にはめ込むだけのタイプの戸車を使うとかんたん。
4.完成
動きが悪い場合
1.はずれ止めを調節
サッシの上部についているはずれ止めのネジを左に回してゆるめ、はずれ止めを上げて固定。
2.戸車の位置を調節
サッシの下部にある戸車の調節ねじを回し、戸車の上下を調節し固定する。
戸車の構造
一般的な戸車の内部構造。専門知識と優れた技術力で、細部の部品まで信頼性のある製品づくりをおこなっている。
- 1.ナット
- 2.平座金（ワッシャ）
- 3.ベアリング押え（ブッシュ・カラー）
- 4.C形止め輪
- 5.ベアリング
- 6.車輪
- 7.ベアリング押え（ブッシュ・カラー）
- 8.枠（ハウジング）
- 9.ボルト
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,095円 ( 3,405円 ) | 1日目 |
3,843円 ( 4,227円 ) | 1日目 |
8,280円5,239円 ( 5,763円 ) | 1日目 |
12,515円8,493円 ( 9,342円 ) | 1日目 |
15,369円10,404円 ( 11,444円 ) | 1日目 |
29,186円18,935円 ( 20,829円 ) | 1日目 |
53,609円31,795円 ( 34,975円 ) | 1日目 |
2,657円 ( 2,923円 ) | 4日目 |
3,379円 ( 3,717円 ) | 4日目 |
3,787円3,404円 ( 3,744円 ) | 4日目 |
5,627円5,061円 ( 5,567円 ) | 4日目 |
10,712円7,957円 ( 8,753円 ) | 1日目 |
13,064円9,714円 ( 10,685円 ) | 4日目 |
17,914円14,710円 ( 16,181円 ) | 4日目 |
38,157円25,515円 ( 28,067円 ) | 4日目 |
詳細情報
基本情報
ベアリングを使用し耐久力に優れている汎用型の戸車。
【特長】
・汎用型の鉄重量戸車。
・ベアリングを使用しているため耐久力に優れる。
・材質：（枠）スチール、（枠表面処理）ジンクロメッキ仕上げ。
・車輪径：50～120mm、鋳物（車輪材質）。
・車輪径：130・150mm、ダクタイル鋳鉄（車輪材質）。
【用途】
・門扉、工場、出入口用扉、各種倉庫など。
ご注意
- 商品画像の写真は「JHM-」の型番です。「JHP-」の型番は車輪のみの商品となります。
