S45C重量戸車 V型

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 4,110円～62,751円

税込単価: 4,521円～69,026円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：1 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：1 日目～

炭素鋼（S45C）を用いた強度の強い鉄重量戸車。【特長】・ベアリングを使用して...

車材質
スチール

ご注意

枠材質なしを選定された場合は、車のみとなります。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

S45C重量戸車の仕様

寸法図A

寸法図B

C寸法はペアリング押さえの内径

商品コード	サイズ	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	S	T	板厚	ペアリング	重量	耐荷重 (2ケ当り)
JGM-0505	50mm	110	88	39	50	48.5	54	26	18	3	10	4	41	10	41	70	40	5	SPCC t2.6	#608GG	370g	200kg
JGM-0605	60mm	120	98	48	60	59	65	28	20	3.5	10	4.5	41	11	51	82	46	5	SPCC t3	#6200GG	585g	300kg
JGM-0755	75mm	150	128	59	75	72	80	33	25	4	10	5	48	12	61	92	62	5	SPCC t3	#6202GG	1045g	500kg
JGM-0905	90mm	180	146	72	90	91	100	38	27	4	14	5	53	14	76	114	75	6	SPCC t4	#6203ZZ	1715g	700kg
JGM-1005	100mm	220	176	80	100	100	110	42	30	4	14	5.5	66	16	85	140	84	6		#6204ZZ	2340g	1000kg
JGM-1105	110mm	180	136	85	110	107	120	52	36	4	14	6	75	24	90	—	47	6		#6204ZZ	3010g	1000kg
JGM-1305	I30mm	250	185	105	130	127	139	56	42	8	16	9	80	32	110	—	89	—		#6204ZZ (2ケ）	5260g	1800kg
JGM-1505	I50mm	300	230	118	150	159	175	74	52	9	20	10.5	105	57	147	—	120	—	SPCC t6	#6206ZZ (2ケ）	9.9kg	2000kg
JGM-2005	200mm	300	230	168	200	199	215	74	52	9	20	10.5	105	57	147	—	120	—	SPCC t6	#6207ZZ (2ケ）	15kg	2300kg

寸法図Aと連携

商品コード	サイズ	a(φ)	b(φ)	c(φ)	d	e	g	h	i	重量
JGP-0505	50mm	50	39	8	10	18	4	3	21	205g
JGP-0605	60mm	60	48	10	11	20	4.5	3.5	22	330g
JGP-0755	75mm	75	59	12	15	25	5	4	27	710g
JGP-0905	90mm	90	72	12	17	27	5	4	30	960g
JGP-1005	100mm	100	80	16	19	30	5.5	4	34	1485g
JGP-1105	110mm	110	85	16	24	36	6	4	44	2100g
JGP-1305	130mm	130	105	16	24	42	9	8	48	3660g
JGP-1505	150mm	150	118	18	31	52	10.5	9	62	5945g
JGP-2005	200mm	200	168	18	31	52	10.5	9	62	11kg

寸法図Bと連携

サッシの戸車交換・調整方法

用具と材料（ヘラ、歯ブラシ、+ドライバー）

サッシのがたつきやすべりが悪いのは、かんたんに直すことができる。網戸を張り替えるときやサッシを洗う時にやることも可能。

差し込み式戸車

差し込むだけだから便利。戸車の深さと幅はまちまちなのでサイズを間違えないように。

潤滑剤

サッシの滑りをよくするだけではなく、サビついたときにも便利。

すべりをよくする

1.レールの溝をきれいにする

歯ブラシや割り箸を使って、汚れをかき出す。すべりをよくするために潤滑剤を差す。

2.戸車に潤滑剤を差す

戸車の動きが悪い場合は潤滑剤を差す（シリコンスプレー等）。網戸の潤滑、閉開時の音消しにも最適。

3.戸車が壊れていた場合

戸車の脇のねじを左に回してゆるめ、古い戸車を外す。サッシの溝にはめ込むだけのタイプの戸車を使うとかんたん。

4.完成

動きが悪い場合

1.はずれ止めを調節

サッシの上部についているはずれ止めのネジを左に回してゆるめ、はずれ止めを上げて固定。

2.戸車の位置を調節

サッシの下部にある戸車の調節ねじを回し、戸車の上下を調節し固定する。

戸車の構造

一般的な戸車の内部構造。専門知識と優れた技術力で、細部の部品まで信頼性のある製品づくりをおこなっている。

1.ナット 2.平座金（ワッシャ） 3.ベアリング押え（ブッシュ・カラー） 4.C形止め輪 5.ベアリング 6.車輪 7.ベアリング押え（ブッシュ・カラー） 8.枠（ハウジング） 9.ボルト

型番リスト

表示件数

型番

注文停止中

枠材質

種類

車輪形状

車輪材質

車輪径

(Φ)

全長

(mm)

形状詳細

車輪径

(mm)

トラスココード

材質1

最小発注数量

スチール	重量戸車	V型	金属	50	110	-	-	849-6321	車：S45C	1個
スチール	重量戸車	V型	金属	60	120	-	-	849-6322	車：S45C	1個
スチール	重量戸車	V型	金属	75	150	-	-	849-6323	車：S45C	1個
スチール	重量戸車	V型	金属	90	180	-	-	849-6324	車：S45C	1個
スチール	重量戸車	V型	金属	100	220	-	-	849-6325	車：S45C	1個
スチール	重量戸車	V型	金属	110	180	-	-	-	車：S45C	1個
スチール	重量戸車	V型	金属	130	250	-	-	-	車：S45C	1個
なし	重量戸車	V型	金属	50	-	-	-	849-6328	車：S45C	1個
なし	重量戸車	V型	金属	60	-	-	-	849-6333	車：S45C	1個
なし	重量戸車	V型	金属	75	-	-	-	849-6338	車：S45C	1個
なし	重量戸車	V型	金属	90	-	-	-	849-6343	車：S45C	1個
なし	重量戸車	V型	金属	100	-	-	-	849-6349	車：S45C	1個
なし	重量戸車	V型	金属	130	-	-	-	849-6360	車：S45C	1個
なし	重量戸車	V型	金属	150	-	-	-	849-6366	車：S45C	1個
なし	重量戸車	V型	金属	200	-	-	-	849-6372	車：S45C	1個

通常単価(税別) (税込単価)	通常出荷日

4,171円 ( 4,588円 )	4日目
5,040円 ( 5,544円 )	5日目
6,475円 ( 7,123円 )	2日目
9,763円 ( 10,739円 )	2日目
11,498円 ( 12,648円 )	4日目
12,943円 ( 14,237円 )	1日目
29,229円 ( 32,152円 )	12日目
4,110円 ( 4,521円 )	4日目
4,949円 ( 5,444円 )	4日目
6,443円 ( 7,087円 )	4日目
9,899円 ( 10,889円 )	4日目
12,488円 ( 13,737円 )	1日目
18,422円 ( 20,264円 )	8日目
32,484円 ( 35,732円 )	4日目
62,751円 ( 69,026円 )	14日目

詳細情報

基本情報

基本情報

炭素鋼（S45C）を用いた強度の強い鉄重量戸車。
【特長】
・ベアリングを使用しているので耐久力に優れている。
・S45Cは鉄と炭素の合金で通常の鉄よりも強度が高い素材。
・130mm以上はペアリング2ヶ入り。
・50～75mmまではペアリングとペアリング押えが1体となっている。
【用途】
・門扉、工場、出入口用扉、各種倉庫など。

ご注意

枠材質なしを選定された場合は、車のみとなります。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

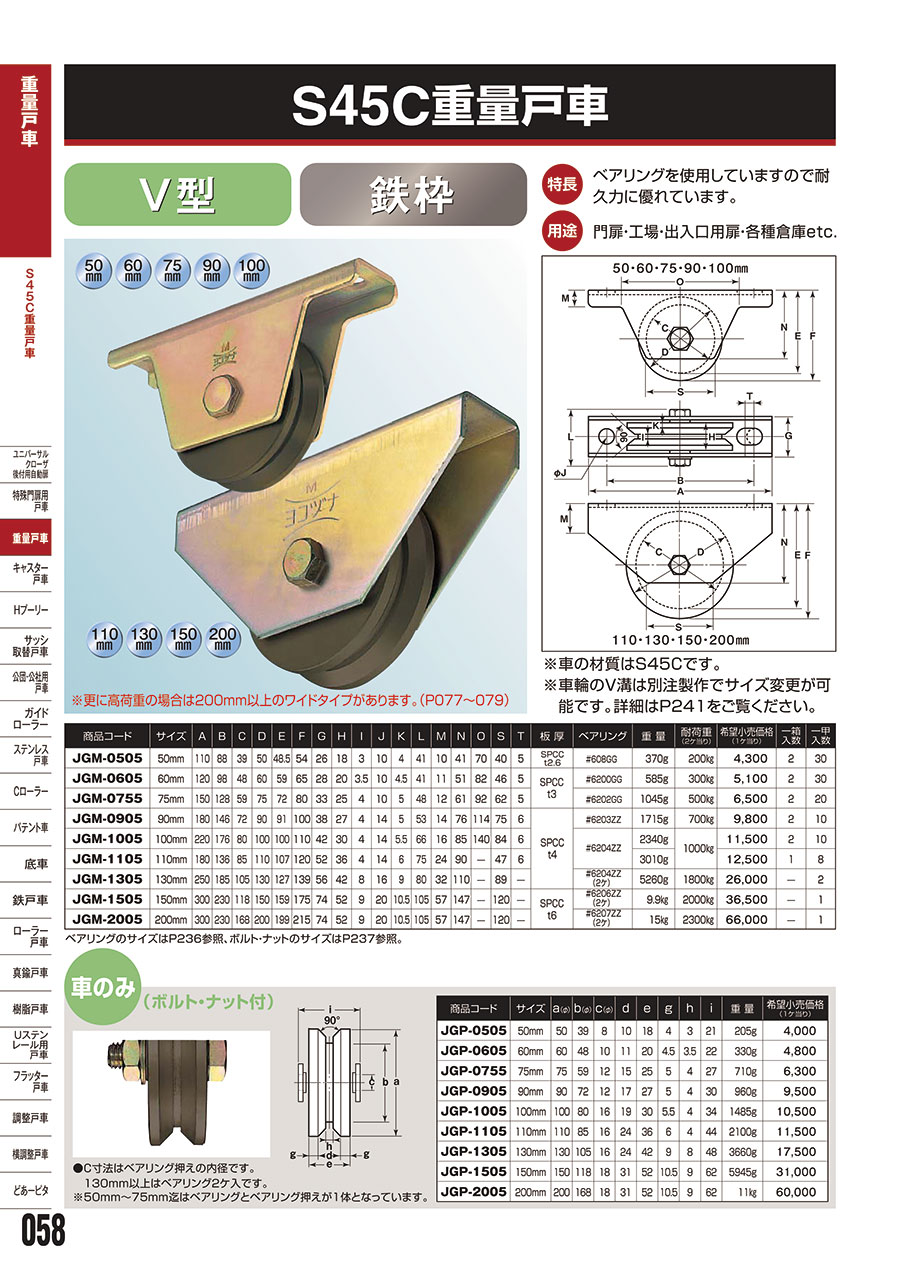

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

S45C重量戸車 V型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QS46Cの特徴を教えてください。

鉄と炭素の合金で通常の鉄よりも強度が高い素材です。
