ステンレス重量戸車 V型
商品情報
製品仕様
寸法図A
寸法図B
C寸法はペアリング押さえの内径
| 商品コード | サイズ | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JBS-0505 | 50mm | 110 | 88 | 39 | 50 | 48.5 | 54 | 26 | 18 | 3 | 10 | 4 | 41 | 10 | 41 | 70 | 40 | 5 |
| JBS-0605 | 60mm | 120 | 98 | 48 | 60 | 59 | 65 | 28 | 20 | 3.5 | 10 | 4.5 | 47 | 11 | 51 | 82 | 46 | 5 |
| JBS-0755 | 75mm | 150 | 128 | 59 | 75 | 72 | 80 | 33 | 25 | 4 | 10 | 5 | 54 | 12 | 61 | 92 | 62 | 5 |
| JBS-0905 | 90mm | 180 | 146 | 72 | 90 | 91 | 100 | 38 | 27 | 4 | 14 | 5 | 60 | 14 | 76 | 114 | 75 | 6 |
| JBS-1005 | 100mm | 220 | 176 | 80 | 100 | 100 | 110 | 42 | 30 | 4 | 14 | 5.5 | 67 | 16 | 85 | 140 | 84 | 6 |
| JBS-1105 | 110mm | 180 | 136 | 85 | 110 | 107.5 | 120 | 52 | 36 | 4 | 14 | 6 | 77 | 24 | 90 | － | 47 | 6 |
| 商品コード | サイズ | 板厚 | ベアリング | 重量 | 耐重量 (2ケ当り) |
|---|---|---|---|---|---|
| JBS-0505 | 50mm | SUS304 t2.5 | #608ZZ | 375g | 200kg |
| JBS-0605 | 60mm | SUS304 t3 | #6200ZZ | 595g | 300kg |
| JBS-0755 | 75mm | #6202ZZ | 1040g | 500kg | |
| JBS-0905 | 90mm | SUS304 t4 | #6203ZZ | 1700g | 700kg |
| JBS-1005 | 100mm | #6204ZZ | 2390g | 1000kg | |
| JBS-1105 | 110mm | 3085g |
寸法図Aと連携
| 商品コード | サイズ | a (φ) | b (φ) | c (φ) | d | e | g | h | i | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| JBS-0505 | 50mm | 50 | 39 | 8 | 10 | 18 | 4 | 3 | 21 | 240g |
| JBS-0605 | 60mm | 60 | 48 | 10 | 11 | 20 | 4.5 | 3.5 | 22 | 385g |
| JBS-0755 | 75mm | 75 | 59 | 12 | 15 | 25 | 5 | 4 | 27 | 730g |
| JBS-0905 | 90mm | 90 | 72 | 12 | 17 | 27 | 5 | 4 | 30 | 1100g |
| JBS-1005 | 100mm | 100 | 80 | 16 | 19 | 30 | 5.5 | 4 | 34 | 1545g |
| JBS-1105 | 110mm | 110 | 85 | 16 | 24 | 36 | 6 | 4 | 44 | 2190g |
寸法図Bと連携
サッシの戸車交換・調整方法
用具と材料（ヘラ、歯ブラシ、+ドライバー）
サッシのがたつきやすべりが悪いのは、かんたんに直すことができる。網戸を張り替えるときやサッシを洗う時にやることも可能。
差し込むだけだから便利。戸車の深さと幅はまちまちなのでサイズを間違えないように。
サッシの滑りをよくするだけではなく、サビついたときにも便利。
すべりをよくする
1.レールの溝をきれいにする
歯ブラシや割り箸を使って、汚れをかき出す。すべりをよくするために潤滑剤を差す。
2.戸車に潤滑剤を差す
戸車の動きが悪い場合は潤滑剤を差す（シリコンスプレー等）。網戸の潤滑、閉開時の音消しにも最適。
3.戸車が壊れていた場合
戸車の脇のねじを左に回してゆるめ、古い戸車を外す。サッシの溝にはめ込むだけのタイプの戸車を使うとかんたん。
4.完成
動きが悪い場合
1.はずれ止めを調節
サッシの上部についているはずれ止めのネジを左に回してゆるめ、はずれ止めを上げて固定。
2.戸車の位置を調節
サッシの下部にある戸車の調節ねじを回し、戸車の上下を調節し固定する。
戸車の構造
一般的な戸車の内部構造。専門知識と優れた技術力で、細部の部品まで信頼性のある製品づくりをおこなっている。
- 1.ナット
- 2.平座金（ワッシャ）
- 3.ベアリング押え（ブッシュ・カラー）
- 4.C形止め輪
- 5.ベアリング
- 6.車輪
- 7.ベアリング押え（ブッシュ・カラー）
- 8.枠（ハウジング）
- 9.ボルト
詳細情報
基本情報
サビに強いステンレス製重量戸車。
【特長】
・高級機械用ベアリングを使用しているので耐久力に優れる。
・枠、軸の材質はSUS304、車の材質はSUS303。
【用途】
・門扉、工場、出入り用扉、各種倉庫など。
ご注意
- 枠材質なしを選定された場合は、車のみとなります。

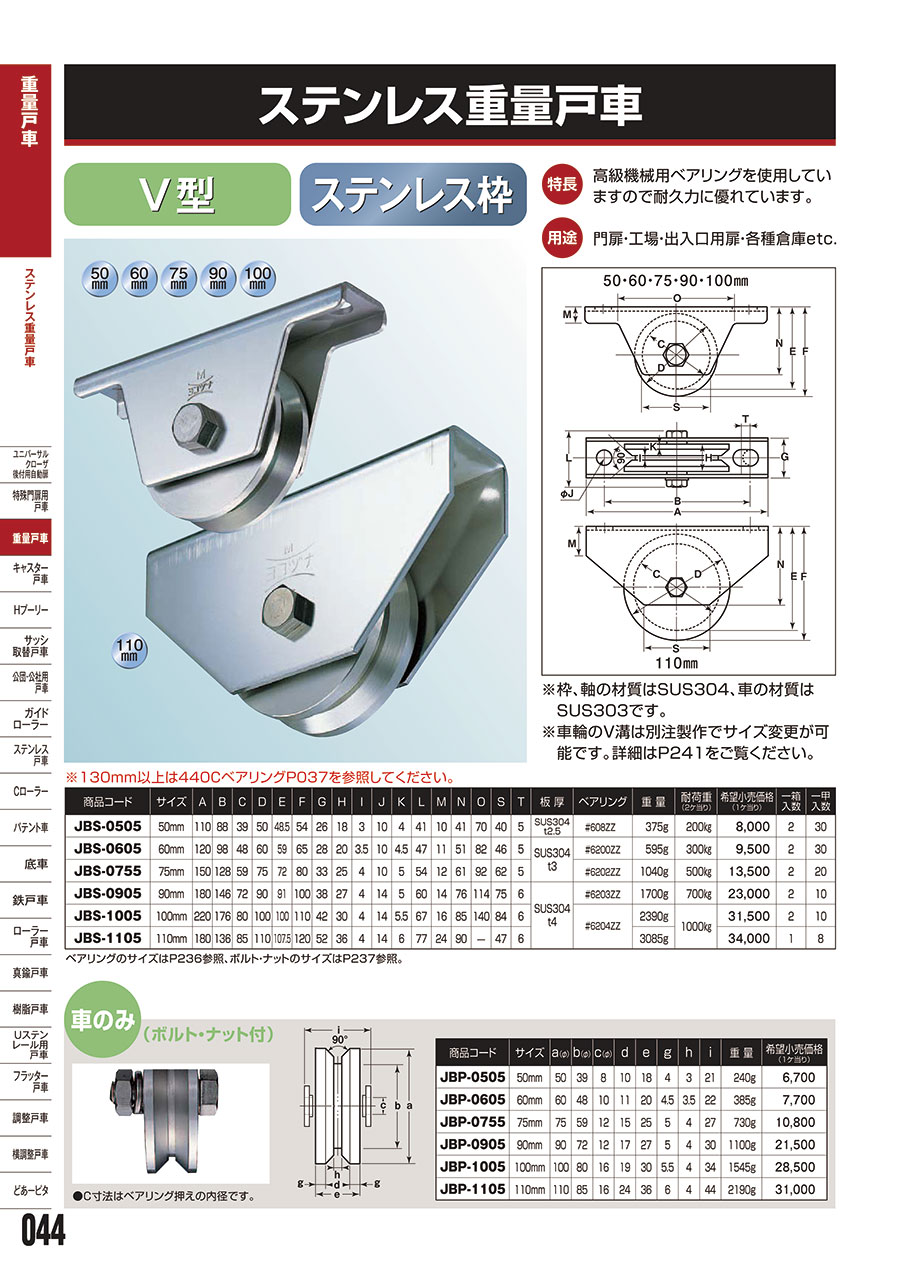

カタログ
