440Cベアリング入 ステンレス重量戸車 V型
- 通常単価(税別)
- 11,618円～44,252円特別価格
- 税込単価
- 12,780円～48,677円特別価格
サビにくいベアリングを採用した重量戸車。【特長】・高級機械用ベアリングを使用しているので耐久力に優れて...
詳細を確認- 枠材質なしを選定された場合は、車のみとなります。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

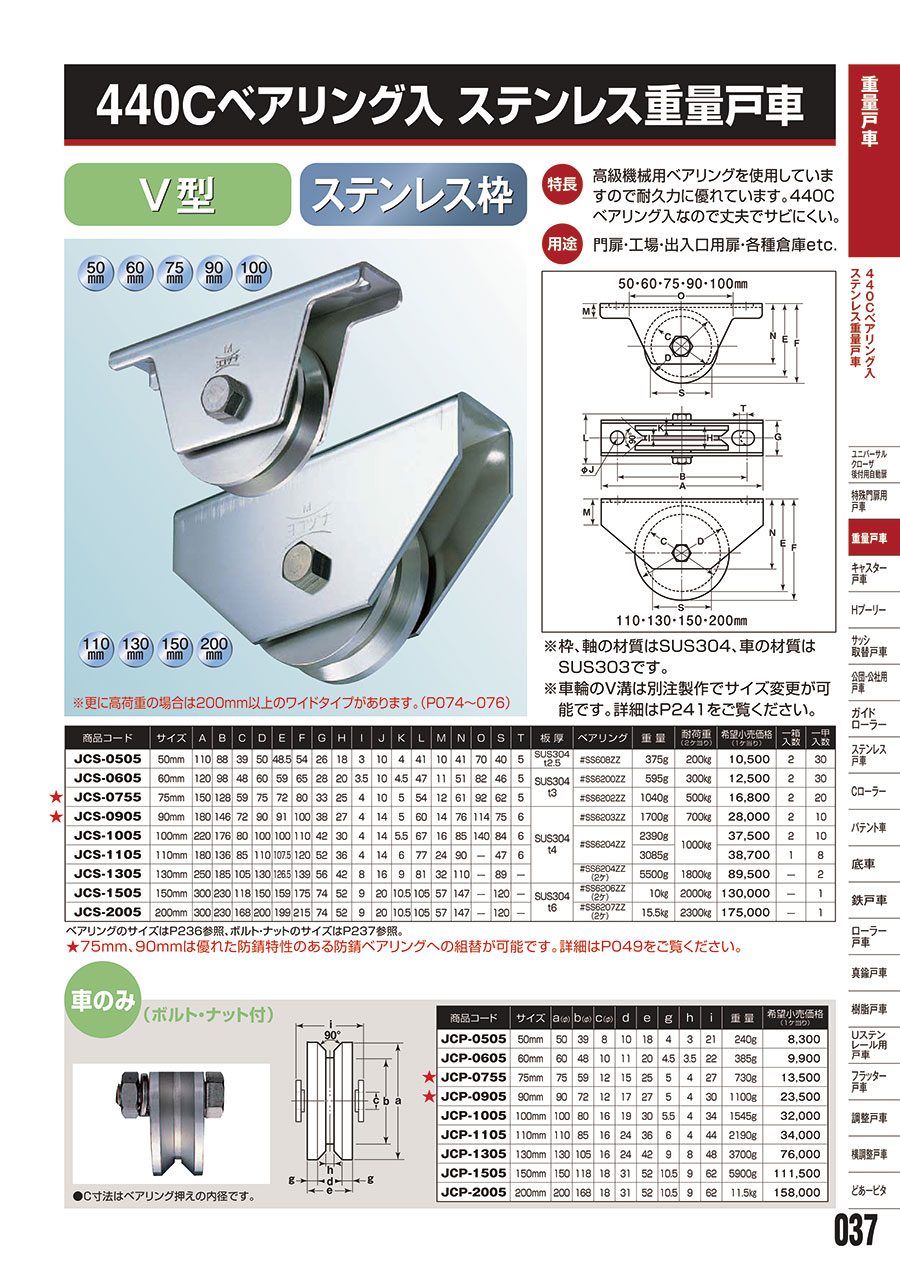

寸法図A。
寸法図B。
C寸法はペアリング押さえの内径。
| 商品コード | サイズ | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | S | T | 板厚 | ペアリング | 重量 | 耐荷重 (2ケ当り) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JCS-0505 | 50mm | 110 | 88 | 39 | 50 | 48.5 | 54 | 26 | 18 | 3 | 10 | 4 | 41 | 10 | 41 | 70 | 40 | 5 | SUS304 t2.5 | #SS608ZZ | 375g | 200kg |
| JCS-0605 | 60mm | 120 | 98 | 48 | 60 | 59 | 65 | 28 | 20 | 3.5 | 10 | 4.5 | 47 | 11 | 51 | 82 | 46 | 5 | SUS304 t3 | #SS6200ZZ | 595g | 300kg |
| JCS-0755 | 75mm | 150 | 128 | 59 | 75 | 72 | 80 | 33 | 25 | 4 | 10 | 5 | 54 | 12 | 61 | 92 | 62 | 5 | #SS6202ZZ | 1040g | 500kg | |
| JCS-0905 | 90mm | 180 | 146 | 72 | 90 | 91 | 100 | 38 | 27 | 4 | 14 | 5 | 60 | 14 | 76 | 114 | 75 | 6 | SUS304 t4 | #SS6203ZZ | 1700g | 700kg |
| JCS-1005 | 100mm | 220 | 176 | 80 | 100 | 100 | 110 | 42 | 30 | 4 | 14 | 5.5 | 67 | 16 | 85 | 140 | 84 | 6 | #SS6204ZZ | 2390g | 1000kg | |
| JCS-1105 | 110mm | 180 | 136 | 85 | 110 | 107.5 | 120 | 52 | 36 | 4 | 14 | 6 | 77 | 24 | 90 | ̶ | 47 | 6 | 3085g | |||
| JCS-1305 | 130mm | 250 | 185 | 105 | 130 | 126.5 | 139 | 56 | 42 | 8 | 16 | 9 | 81 | 32 | 110 | ̶ | 89 | ̶ | #SS6204ZZ (2ケ) | 5500g | 1800kg | |
| JCS-1505 | 150mm | 300 | 230 | 118 | 150 | 159 | 175 | 74 | 52 | 9 | 20 | 10.5 | 105 | 57 | 147 | ̶ | 120 | ̶ | SUS304 t6 | #SS6206ZZ (2ケ) | 10kg | 2000kg |
| JCS-2005 | 200mm | 300 | 230 | 168 | 200 | 199 | 215 | 74 | 52 | 9 | 20 | 10.5 | 105 | 57 | 147 | ̶ | 120 | ̶ | #SS6207ZZ (2ケ) | 15.5kg | 2300kg |
寸法図Aと連携。
| 商品コード | サイズ | a(φ) | b(φ) | c(φ) | d | e | g | h | i | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| JCP-0505 | 50mm | 50 | 39 | 8 | 10 | 18 | 4 | 3 | 21 | 240g |
| JCP-0605 | 60mm | 60 | 48 | 10 | 11 | 20 | 4.5 | 3.5 | 22 | 385g |
| JCP-0755 | 75mm | 75 | 59 | 12 | 15 | 25 | 5 | 4 | 27 | 730g |
| JCP-0905 | 90mm | 90 | 72 | 12 | 17 | 27 | 5 | 4 | 30 | 1100g |
| JCP-1005 | 100mm | 100 | 80 | 16 | 19 | 30 | 5.5 | 4 | 34 | 1545g |
| JCP-1105 | 110mm | 110 | 85 | 16 | 24 | 36 | 6 | 4 | 44 | 2190g |
| JCP-1305 | 130mm | 130 | 105 | 16 | 24 | 42 | 9 | 8 | 48 | 3700g |
| JCP-1505 | 150mm | 150 | 118 | 18 | 31 | 52 | 10.5 | 9 | 62 | 5900g |
| JCP-2005 | 200mm | 200 | 168 | 18 | 31 | 52 | 10.5 | 9 | 62 | 11.5kg |
寸法図Bと連携。
サッシの戸車交換・調整方法
用具と材料（ヘラ、歯ブラシ、+ドライバー）。
サッシのがたつきやすべりが悪いのは、かんたんに直すことができる。網戸を張り替えるときやサッシを洗う時にやることも可能。
差し込み式戸車
差し込むだけだから便利。戸車の深さと幅はまちまちなのでサイズを間違えないように。潤滑剤
サッシの滑りをよくするだけではなく、サビついたときにも便利。すべりをよくする
1.レールの溝をきれいにする
歯ブラシや割り箸を使って、汚れをかき出す。すべりをよくするために潤滑剤を差す。
2.戸車に潤滑剤を差す
戸車の動きが悪い場合は潤滑剤を差す（シリコンスプレー等）。網戸の潤滑、閉開時の音消しにも最適。
3.戸車が壊れていた場合
戸車の脇のねじを左に回してゆるめ、古い戸車を外す。サッシの溝にはめ込むだけのタイプの戸車を使うとかんたん。
4.完成
動きが悪い場合
1.はずれ止めを調節
サッシの上部についているはずれ止めのネジを左に回してゆるめ、はずれ止めを上げて固定。
2.戸車の位置を調節
サッシの下部にある戸車の調節ねじを回し、戸車の上下を調節し固定する。戸車の構造
一般的な戸車の内部構造。専門知識と優れた技術力で、細部の部品まで信頼性のある製品づくりをおこなっている。
- 1.ナット
- 2.平座金（ワッシャ）
- 3.ベアリング押え（ブッシュ・カラー）
- 4.C形止め輪
- 5.ベアリング
- 6.車輪
- 7.ベアリング押え（ブッシュ・カラー）
- 8.枠（ハウジング）
- 9.ボルト
ベアリング仕様に関して
440Cベアリング（通称ステンレスベアリング）
- 1.シール
- 2.外輪
- 3.リテーナー（保持器）
- 4.内輪
- 5.シール
440Cとは、鉄のように焼き入れができ、ステンレスの長所を最大限に引き出した状態のもの。
ベアリングで最も圧力のかかる外輪・内輪、そして回転を滑らかにする鋼球に440Cを採用しリテーナーおよび
シールに防錆特性のある（ステンレスSUS304）を採用することで、摩擦係数が低く、サビの出にくい高品位なベアリングとなる。
詳細情報
基本情報
サビにくいベアリングを採用した重量戸車。
【特長】
・高級機械用ベアリングを使用しているので耐久力に優れている。
・440Cベアリング入なので丈夫でサビにくい。
・枠、軸の材質はSUS304、車の材質はSUS303。
【用途】
・門扉、工場、出入り口用扉、各種倉庫など。
ご注意
- 枠材質なしを選定された場合は、車のみとなります。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
