S形エコガイド(EGSシリーズ)

通常単価(税別)
-
税込単価
-
通常出荷日:11日目~39日目

【特長】・防塵性を高めるため、サイドシールを標準で装備しました。異物侵入をより防ぐので長寿命化が期待で...

詳細を確認
未確定:候補が28型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

外形図

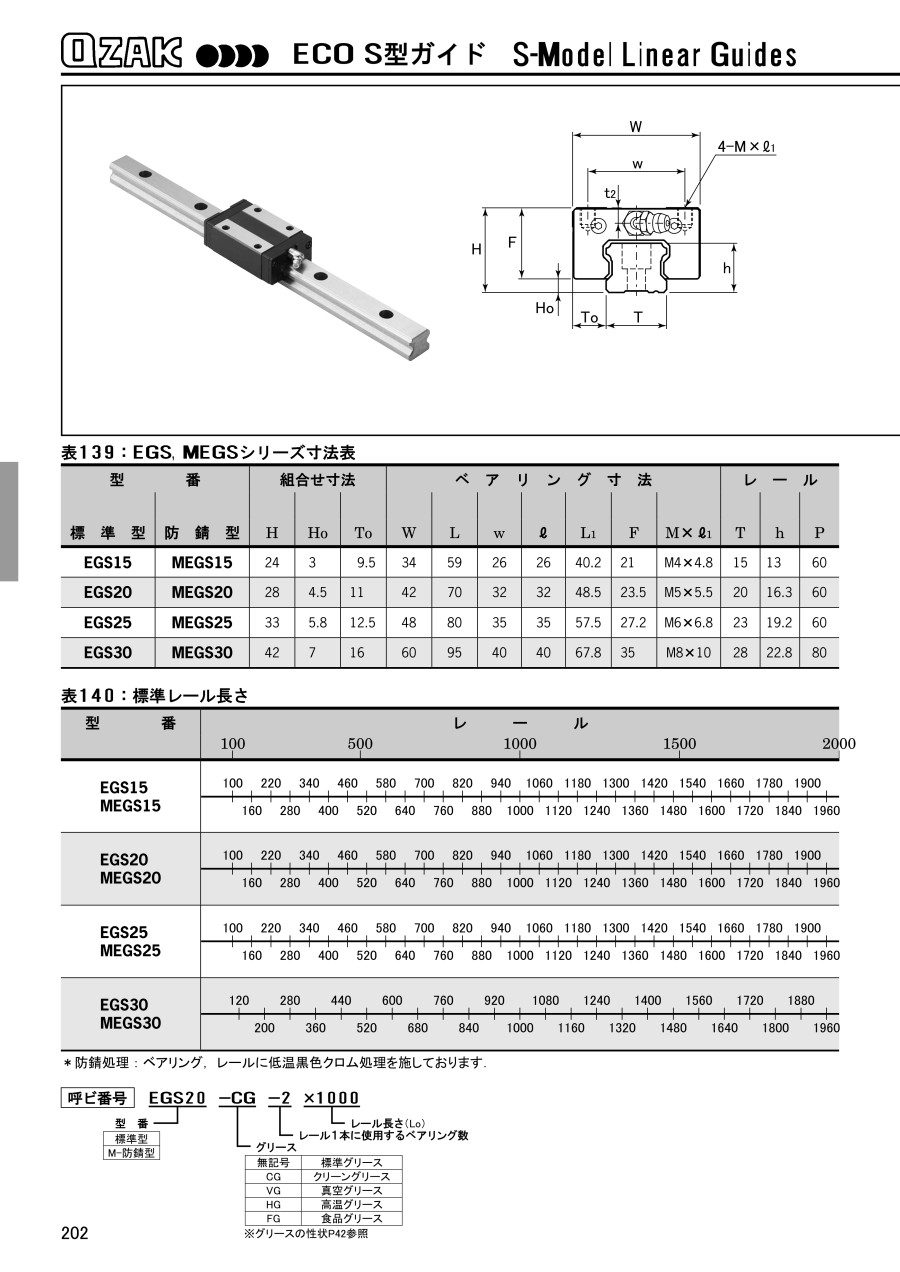

S形エコガイド(EGSシリーズ) 外形図1
S形エコガイド(EGSシリーズ) 外形図2

製品仕様

  • 防錆処理:ベアリング, レールに低温黒色クロム処理を施しております。

規格表

S形エコガイド(EGSシリーズ) 規格表1
S形エコガイド(EGSシリーズ) 規格表2
S形エコガイド(EGSシリーズ) 規格表3

標準レール長さ

型番リスト

表示件数
型番
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中
注文停止中

ブロック数

レール幅

(mm)

組付高さ H

(mm)

レール長さ L

(mm)

呼び型番

仕様

ブロック外径寸法W

(mm)

ブロック外径寸法L

(mm)

表面処理

グリース

シール

RoHS?最小発注数量
1 ~ 9
15
24
100 ~ 4000
15
標準型
34
59
なし
標準グリース
標準シール
10
1個
1 ~ 9
15
24
100 ~ 4000
15
標準型
34
59
なし
クリーングリース / 真空グリース / 食品グリース / 高温グリース
標準シール
10
1個
1 ~ 9
15
24
100 ~ 4000
15
標準型
34
59
なし
標準グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
15
24
100 ~ 4000
15
標準型
34
59
なし
クリーングリース / 真空グリース / 食品グリース / 高温グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
20
28
100 ~ 4000
20
標準型
42
70
なし
標準グリース
標準シール
10
1個
1 ~ 9
20
28
100 ~ 4000
20
標準型
42
70
なし
クリーングリース / 真空グリース / 食品グリース / 高温グリース
標準シール
10
1個
1 ~ 9
20
28
100 ~ 4000
20
標準型
42
70
なし
標準グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
20
28
100 ~ 4000
20
標準型
42
70
なし
クリーングリース / 真空グリース / 食品グリース / 高温グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
23
33
100 ~ 4000
25
標準型
48
80
なし
標準グリース
標準シール
10
1個
1 ~ 9
23
33
100 ~ 4000
25
標準型
48
80
なし
クリーングリース / 真空グリース / 食品グリース / 高温グリース
標準シール
10
1個
1 ~ 9
23
33
100 ~ 4000
25
標準型
48
80
なし
標準グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
23
33
100 ~ 4000
25
標準型
48
80
なし
クリーングリース / 真空グリース / 食品グリース / 高温グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
28
42
120 ~ 4000
30
標準型
60
95
なし
標準グリース
標準シール
10
1個
1 ~ 9
28
42
120 ~ 4000
30
標準型
60
95
なし
クリーングリース / 真空グリース / 食品グリース / 高温グリース
標準シール
10
1個
1 ~ 9
28
42
120 ~ 4000
30
標準型
60
95
なし
標準グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
28
42
120 ~ 4000
30
標準型
60
95
なし
クリーングリース / 真空グリース / 食品グリース / 高温グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
15
24
100 ~ 4000
15
防錆型
34
59
表面防錆処理
標準グリース
標準シール
10
1個
1 ~ 9
15
24
100 ~ 4000
15
防錆型
34
59
表面防錆処理
クリーングリース / 真空グリース / 食品グリース / 高温グリース
標準シール
10
1個
1 ~ 9
15
24
100 ~ 4000
15
防錆型
34
59
表面防錆処理
標準グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
15
24
100 ~ 4000
15
防錆型
34
59
表面防錆処理
クリーングリース / 真空グリース / 食品グリース / 高温グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
23
33
100 ~ 4000
25
防錆型
48
80
表面防錆処理
標準グリース
標準シール
10
1個
1 ~ 9
23
33
100 ~ 4000
25
防錆型
48
80
表面防錆処理
クリーングリース / 真空グリース / 食品グリース / 高温グリース
標準シール
10
1個
1 ~ 9
23
33
100 ~ 4000
25
防錆型
48
80
表面防錆処理
標準グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
23
33
100 ~ 4000
25
防錆型
48
80
表面防錆処理
クリーングリース / 真空グリース / 食品グリース / 高温グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
28
42
120 ~ 4000
30
防錆型
60
95
表面防錆処理
標準グリース
標準シール
10
1個
1 ~ 9
28
42
120 ~ 4000
30
防錆型
60
95
表面防錆処理
クリーングリース / 真空グリース / 食品グリース / 高温グリース
標準シール
10
1個
1 ~ 9
28
42
120 ~ 4000
30
防錆型
60
95
表面防錆処理
標準グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
1 ~ 9
28
42
120 ~ 4000
30
防錆型
60
95
表面防錆処理
クリーングリース / 真空グリース / 食品グリース / 高温グリース
スクレーパシングルシール / スクレーパダブルシール / スクレーパメインテナンスフリーシール / ダブルシール / メインテナンスフリーシール
10
1個
通常単価(税別) (税込単価)
通常出荷日
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
39日目
-
( - )
39日目
-
( - )
39日目
-
( - )
39日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
16日目
-
( - )
16日目
-
( - )
16日目
-
( - )
16日目
-
( - )
16日目
-
( - )
16日目
-
( - )
16日目
-
( - )
16日目
-
( - )
16日目
-
( - )
16日目
-
( - )
16日目
-
( - )
16日目

詳細情報

基本情報

【特長】
・防塵性を高めるため、サイドシールを標準で装備しました。異物侵入をより防ぐので長寿命化が期待できます
・高さ・断面形状の見直しによりレールの軽量化を図りました
・グリース供給路の見直し・ボール循環路内グリース溜まり設置により、従来品より潤滑性能が向上しました
・ベアリングとレールのハメアイには完全互換性を備えてありますので、ベアリングとレール間などに合いマークを付ける必要がなく、組立時間などの短縮化を図ることが出来ます
・ベアリングに組込まれているボールは、脱落しない構造になっておりますのでボール抜けの心配はありませんが、ベアリングをレールに組み込む際には平行にゆっくり挿入してください
・あらゆるレール長さに対応出来るよう、また左右対称の取付穴ピッチ位置になるようレール長さを標準化しました
・ベアリングには、リチウム石鹸基グリースが封入された状態で出荷されますが、両サイドには油穴を設けてありますので、定期的にグリース補給することをお奨めいたします

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

S形エコガイド(EGSシリーズ)のレビュー
5平均満足度:5.01件のレビュー
装置のガイド部品として
5
満足度:5.0
装置のガイド部品としていつも必要になるので、種類が豊富で助かっています。
