グリーンフレームL W（カット品）
![グリーンフレームL W（カット品） GFF-501/L[100-4000/0.1]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005398392/221005398392_20230801115837.jpg)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
GFF-501/L[100-4000/0.1]の仕様・寸法情報
種類
ダブル・トリプル
パイプ材質
[アルミニウム] アルミ押出材
表面処理・コーティング
アルマイト処理
パイプ外径(ｍｍ)
53
長さ(ｍｍ)
100 ～ 4000
色
[シルバー] シルバー
特性
帯電防止
-
-
商品情報
強度の必要な部分に
グリーンフレームLWの外観
グリーンフレームLWの寸法図
材質 : アルミ押出材、アルマイト表面処理、断面2次モーメント : Ix=146.05×104mm4、Iy=30.6×104mm4、断面係数 : Zx=24.97×103mm3、Zy=11.55×103mm3、
単位質量 : 2.98kg / m、抵抗値のめやす : 109-11Ω（帯電防止レベル）
詳細情報
基本情報
より強度の必要な部分に適しているLシリーズ（53mm）グリーンフレーム。
【特長】
・切断指定は0.1mm単位で指定可能（切断公差は±0.5mm）。
・100mm～4000mmまでの切断対応可能。
【用途】
・より強度の必要な部分に。

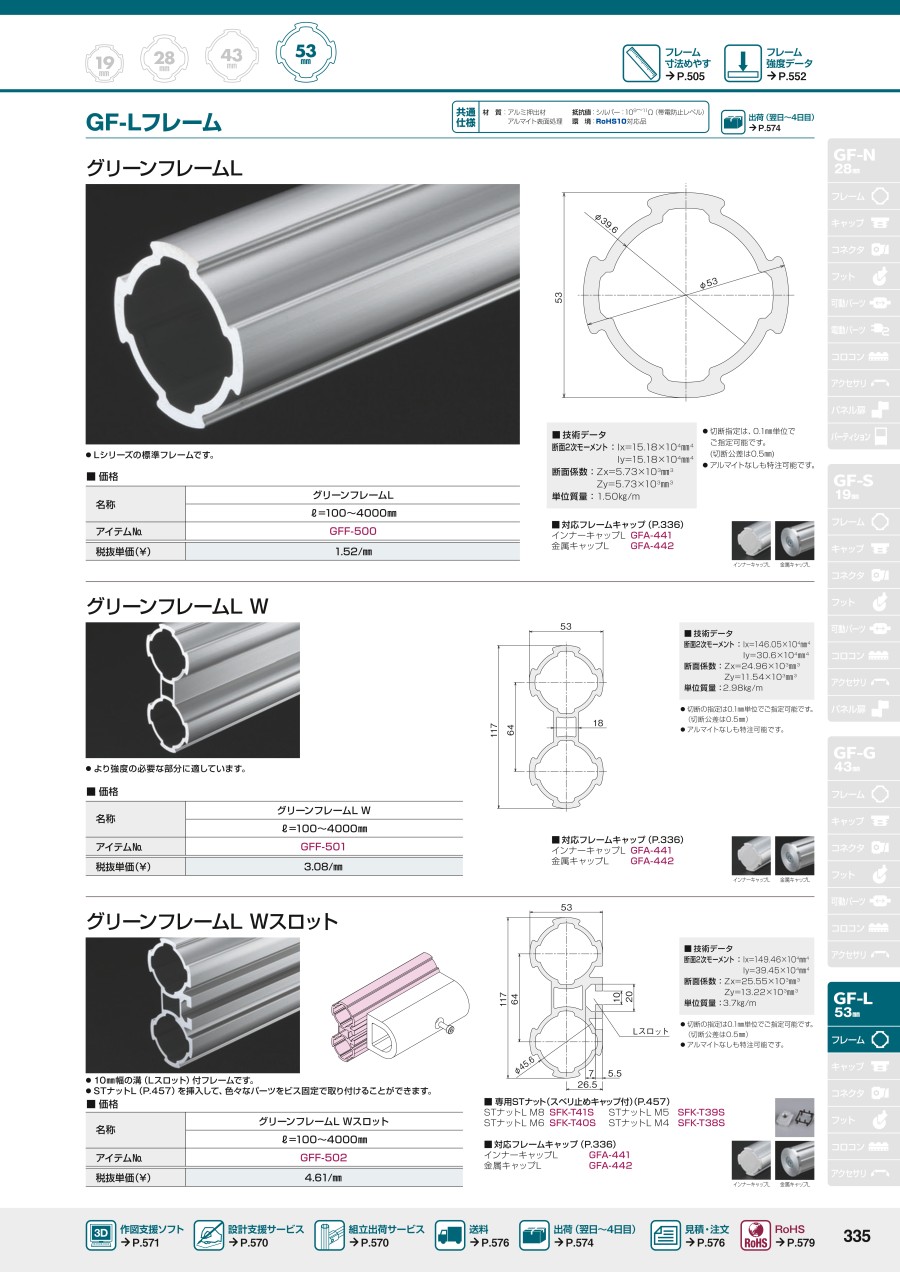

カタログ
商品担当おすすめ
グリーンフレームL W（カット品）のレビュー
個別フレームの組み立て
5
5.02020/03/03
ダブルタイプとしてフレームの強度が必要な個所に使用。ＳＵＳの各種コネクタを使用して容易にフレームを組むことができる。縦に...もっと読む
0人が参考にしています。
