グリーンフレームS W（カット品）
![グリーンフレームS W（カット品） GFF-406/L[100-4000/0.1]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005398370/221005398370_20230801115837.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
装置架台の梁材等に適したSシリーズ（19mm）フレーム。【特長】・GF-Sシリ...
詳細情報を確認するGFF-406/L[100-4000/0.1]の仕様・寸法情報
種類
ダブル・トリプル
パイプ材質
[アルミニウム] アルミ押出材
表面処理・コーティング
アルマイト処理
パイプ外径(ｍｍ)
19
長さ(ｍｍ)
100 ～ 4000
色
[シルバー] シルバー
特性
帯電防止
-
-
商品情報
外形図
製品仕様
- 材質：アルミ押出材、アルマイト表面処理
- 断面2次モーメント：Ix=2.87×104mm4、Iy=0.53×104mm4
- 断面係数：Zx=1.30×103mm3、Zy=0.56×103mm3
- 単位質量：0.41kg/m
- 抵抗値の目安 109-11Ω（帯電防止レベル）
使用例
詳細情報
基本情報
装置架台の梁材等に適したSシリーズ（19mm）フレーム。
【特長】
・GF-Sシリーズ対応。19mmタイプ。
・100mm～4000mmまでの切断対応可能。
・切断の指定は0.1mm単位で指定可能（切断公差は±0.5mm）。
・アルミ押出材、アルマイト表面処理。

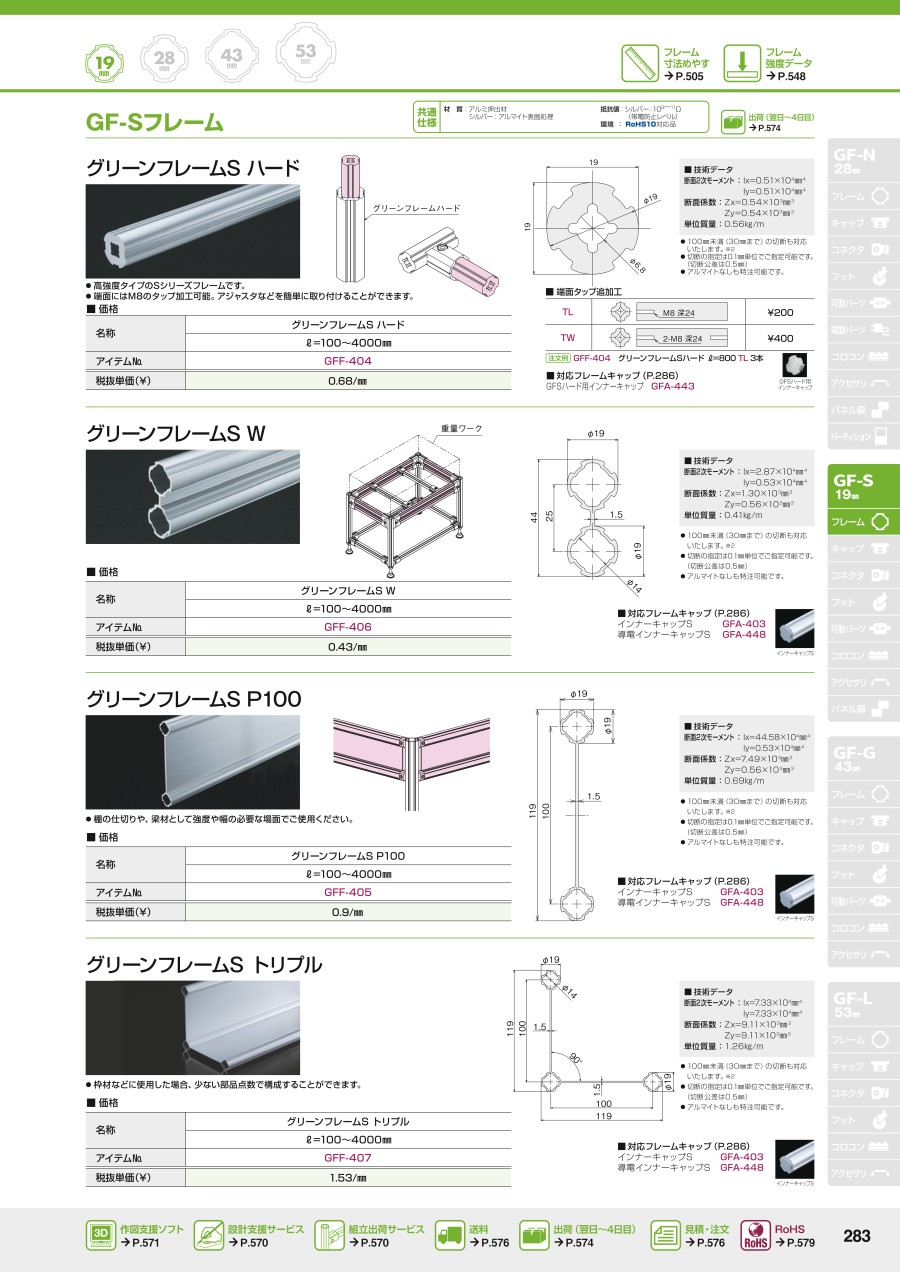

カタログ
商品担当おすすめ
グリーンフレームS W（カット品）のレビュー
水槽のライトスタンドの作成
5
5.02022/05/12
指定の寸法でカットしてもらえた為スッキリと処理できました。問題は何もなく、オススメです。
0人が参考にしています。
