グリーンフレームS F35（カット品）
![グリーンフレームS F35（カット品） GFF-402/L[100-4000/0.1]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005398336/221005398336_20230801115837.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
フラット部にパーツコンテナを取り付けて使用可能なSシリーズ（19mm）グリーン...
詳細情報を確認するGFF-402/L[100-4000/0.1]の仕様・寸法情報
商品情報
外形図
製品仕様
外観
- 材質：アルミ押出材、アルマイト表面処理
- 断面2次モーメント：Ix=0.93×104mm4、Iy=0.92×104mm4
- 断面係数：Zx=0.53×103mm3、Zy＝0.56×103mm3
- 単位質量：0.40kg/m
- 抵抗値のめやす：109-11Ω（帯電防止レベル）
使用例
詳細情報
基本情報
フラット部にパーツコンテナを取り付けて使用可能なSシリーズ（19mm）グリーンフレーム。
【特長】
・100mm～4000mmまでの切断対応可能。
・切断の指定は0.1mm単位で指定可能（切断公差は±0.5mm）。
【用途】
・ネームプレートとしても利用。
【1日目出荷対象商品】
GFF-402の切断品は15時までのご注文で1日目出荷致します。
※土・日・祝日・メーカー休日の場合を除く
(例)金曜日15：00までのご注文 ⇒ 金曜日受け付け、月曜日出荷
土曜日のご注文 ⇒ 翌週月曜受付、火曜日出荷
※追加工がある場合を除く

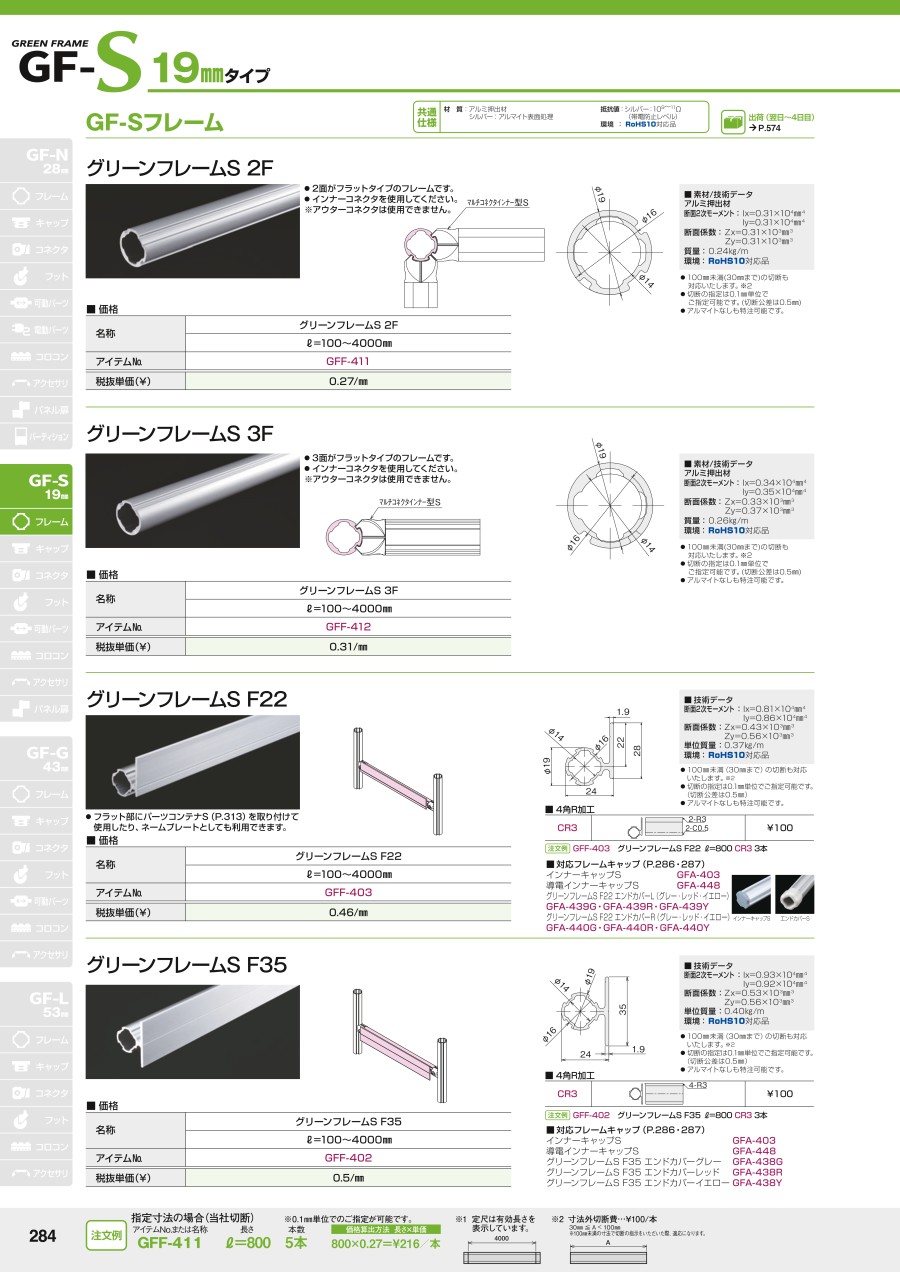

カタログ
