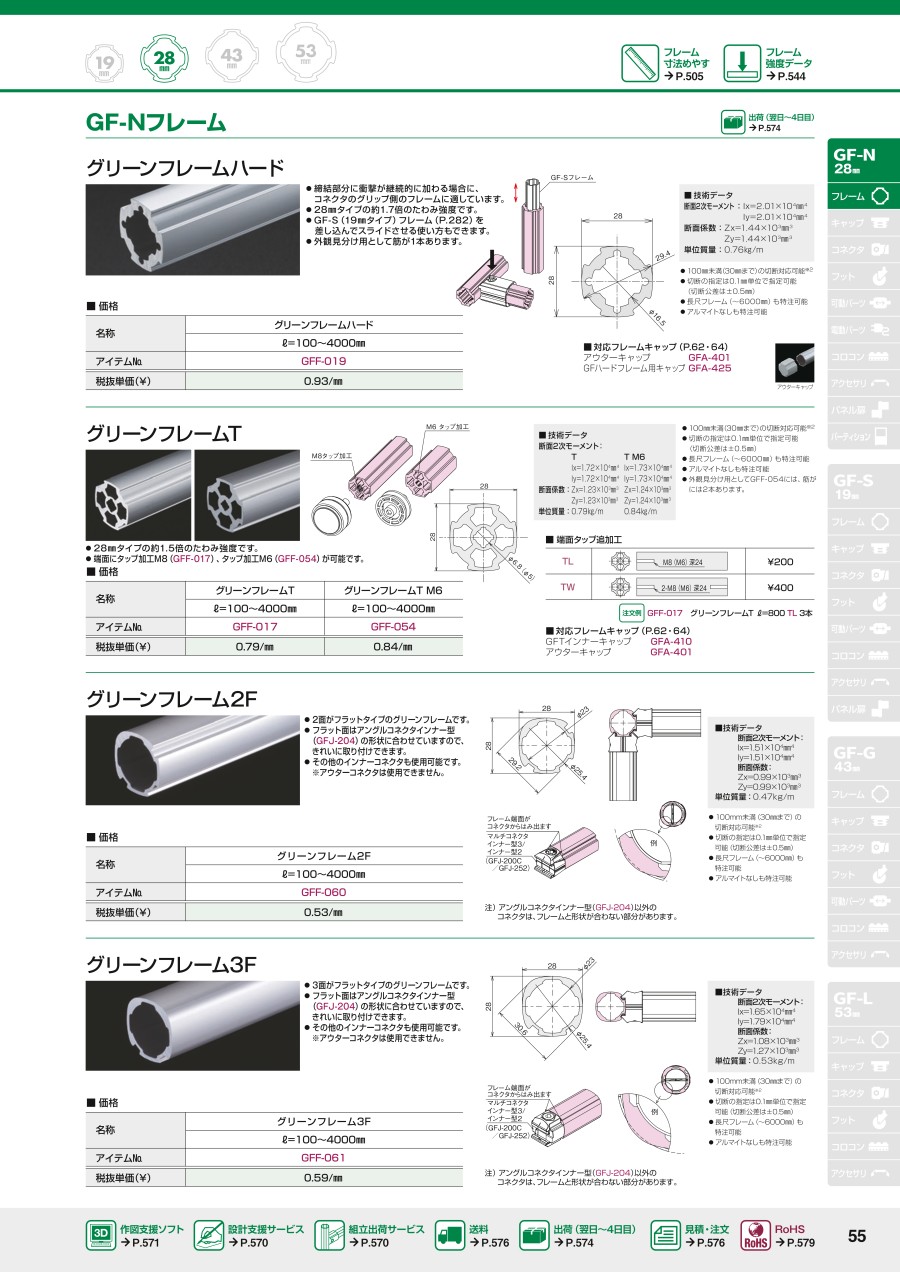

グリーンフレームハード（カット品） GFF-019

外形図

単位：mm

製品仕様

• 材質 アルミ押出材、アルマイト表面処理
• 断面2次モーメント Ix=2.01×10⁴ mm⁴、Iy=2.01×10⁴ mm⁴
• 断面係数 Zx=1.44×10³ mm³、Zy=1.44×10³ mm³
• 単位質量 0.76kg/m
• 抵抗値の目安 10^9～11Ω（帯電防止レベル）

使用例

商品特長詳細

悩みを解決

• パイプフレームの組み立てに時間がかかっている。また変更や拡張をしたくても手間と時間がかかるためできていない。
  →ボルト1本締めるだけの簡単締結（経験不要で誰でもスピード組み立てが可能。後付けや拡張も思いのまま。）


• パイプフレームを使用しているが、塗装のはがれや錆が気になる。
  →クリーンな環境にも最適な錆に強い耐食性（医療、食品関係など、クリーン度が求められている環境に最適。）


• 現場の工数が逼迫しているので、人力で作業をしている部分をもっと自動化したい。
  →現場に合った独自の「設備」が設計できる（モーションパーツが豊富。組み合わせ次第で作業現場の自動化が実現します。）

選定サポート情報

グリーンフレームS (カット品)

外寸19mmの標準フレームです。

グリーンフレームSハード

高強度タイプのSサイズフレームです。端面にM8のタップ加工が可能です。

クロスコネクタ回転

フレームを自由な角度で交差させてT連結させることができるコネクタです。





製品比較情報

グリーンフレームGハード （カット品)

43mmタイプの約2倍のたわみ強度です。外寸28mmのグリーンフレームNを差し込んでスライドさせる使い方もできます。

グリーンフレームSハード

高強度タイプのSサイズフレームです。端面にM8のタップ加工が可能です。
