グリーンフレームF35
- 通常単価(税別)
- -
- 税込単価
- -
「新色のグリーンフレームブラック取り扱い開始しました！」厚さ1.9mmのプレー...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
製品仕様
フラット部分にはパーツコンテナを引っ掛けることができ、ネームプレートとしても利用可能
- 材質 アルミ押出材、アルマイト表面処理（シルバー／黒）
- 断面2次モーメント Ix=3.37×104 mm4、Iy=3.02×104 mm4
- 断面係数 Zx=1.10×103 mm3、Zy=1.38×103 mm3
- 単位質量 0.67kg/m
- 抵抗値の目安 109～11Ω（帯電防止レベル）
使用例
商品特長詳細
悩みを解決
- パイプフレームの組み立てに時間がかかっている。また変更や拡張をしたくても手間と時間がかかるためできていない。
→ボルト1本締めるだけの簡単締結（経験不要で誰でもスピード組み立てが可能。後付けや拡張も思いのまま。） - パイプフレームを使用しているが、塗装のはがれや錆が気になる。
→クリーンな環境にも最適な錆に強い耐食性（医療、食品関係など、クリーン度が求められている環境に最適。） - 現場の工数が逼迫しているので、人力で作業をしている部分をもっと自動化したい。
→現場に合った独自の「設備」が設計できる（モーションパーツが豊富。組み合わせ次第で作業現場の自動化が実現します。）
選定サポート情報
製品比較情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 11日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
「新色のグリーンフレームブラック取り扱い開始しました！」
厚さ1.9mmのプレートがついたフレーム。
【特長】
・フラット部分にはパーツコンテナを引っ掛けることができ、ネームプレートとしても利用可能。
・羽部の角のR加工（R3）に対応。
・対応フレームキャップ : インナーキャップ（ハード/導電）、金属端面キャップ。
【用途】
・シューターのガイドやワークのストッパーとして。
・穴をあけてLEDなど汎用パーツを取り付けることも可能。
・からくりでは段積み、段ばらしユニットでコンテナなどワークを掴むツメとして。
・ローラーが走るレールやからくりのトリガーとしても。
【1日目出荷対象商品】
GFF-014の切断品は15時までのご注文で1日目出荷致します。
※土・日・祝日・メーカー休日の場合を除く
（例）金曜日15：00までのご注文 ⇒ 金曜日受け付け、月曜日出荷
土曜日のご注文 ⇒ 翌週月曜受付、火曜日出荷
※追加工がある場合を除く
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧ください。

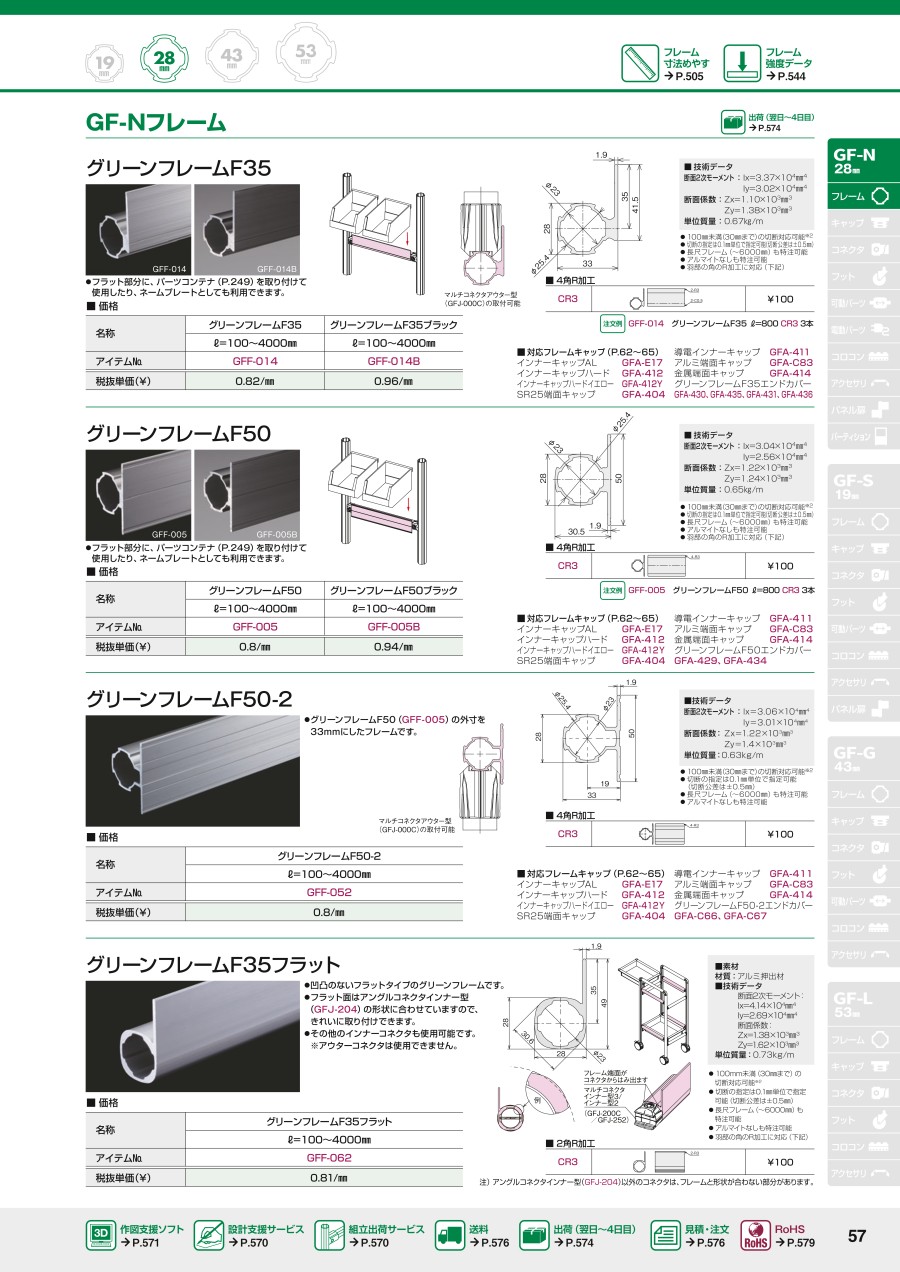

カタログ
