チャンネルラック （カット品）
![チャンネルラック （カット品） SFF-A654/L[50-4000/0.1]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005398112/221005398112_20230801115837.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
・GF-Gシリーズ対応。43mmタイプ。・加工して棚板として使用します。【特長...
詳細情報を確認する- 適応シリーズ
- SUS GF-Gシリーズ（φ43）
- 材質
- アルミ押出材(白アルマイト)
- 幅 (mm)
- 60
- 高さ (mm)
- 43
SFF-A654/L[50-4000/0.1]の仕様・寸法情報
適応シリーズ
SUS GF-Gシリーズ（φ43）
種類
パーツホルダ・アンチバック
材質
アルミ押出材(白アルマイト)
幅(mm)
60
高さ(mm)
43
長さ(mm)
50 ～ 4000
商品情報
外形図
製品仕様
| 型番 | 断面2次モーメント | 断面係数 | 単位質量 |
|---|---|---|---|
| SFF-A654 | Ix=5.31×104mm4 Iy=19.05×104mm4 | Zx=1.83×103mm3 Zy=6.35×103mm3 | 1.02kg/m |
使用例
使用方法
詳細情報
基本情報
・GF-Gシリーズ対応。43mmタイプ。
・加工して棚板として使用します。
【特長】
・両サイドに棚板を設置する外寸タイプのフレームです。
・チャンネルラックを加工して棚板として使用します。

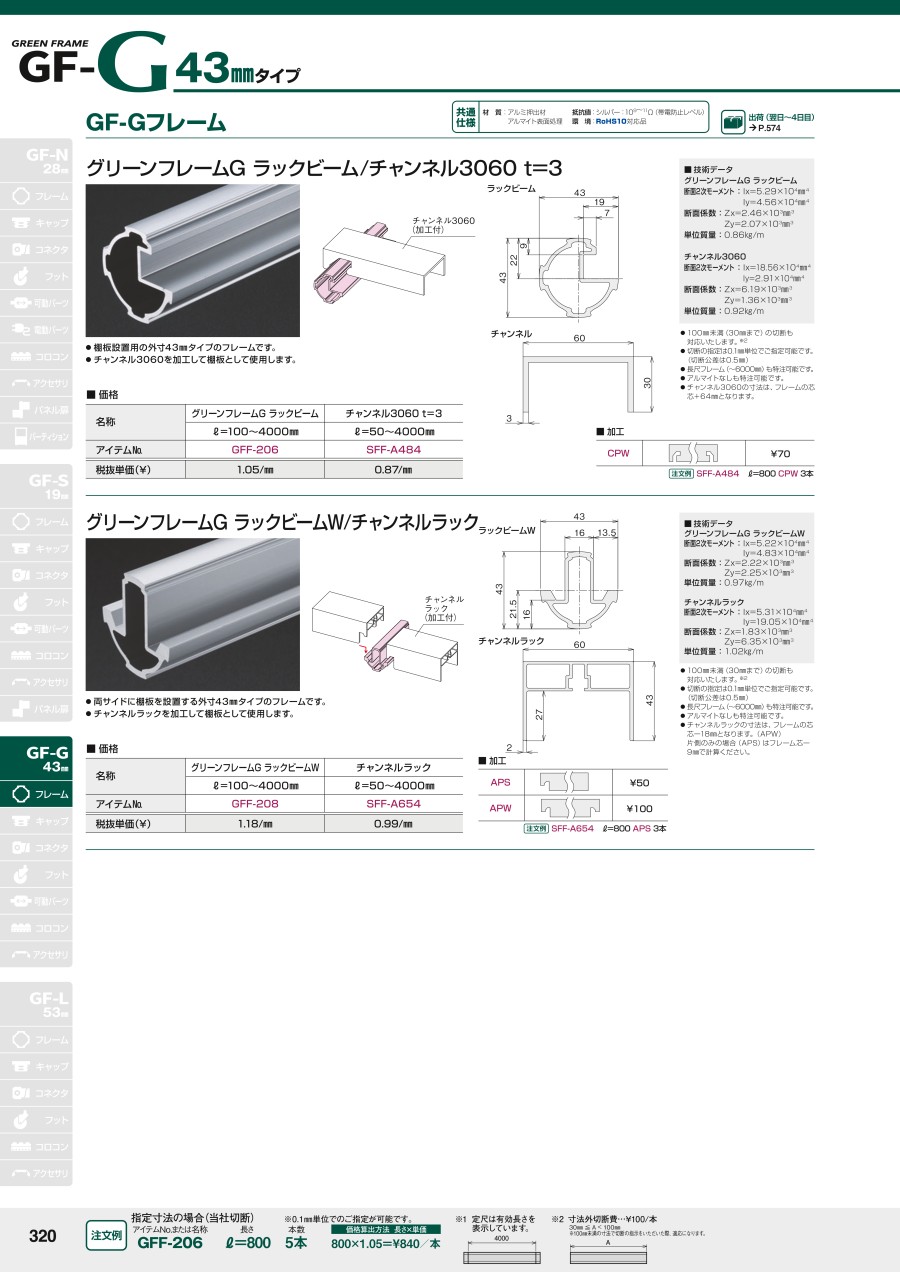

カタログ
