NWエルボ 真空部品NWシリーズ TYPE-A
- 通常単価(税別)
- 4,985円
- 税込単価
- 5,484円
各種NW規格の配管を繋ぎ、真空ポンプにより真空装置や機器の真空引きが可能なNW...
詳細情報を確認する閲覧中の商品と併せてご検討ください
SKF25-ELの仕様・寸法情報
商品情報
高品質・低コスト
NWエルボ（Aタイプ）

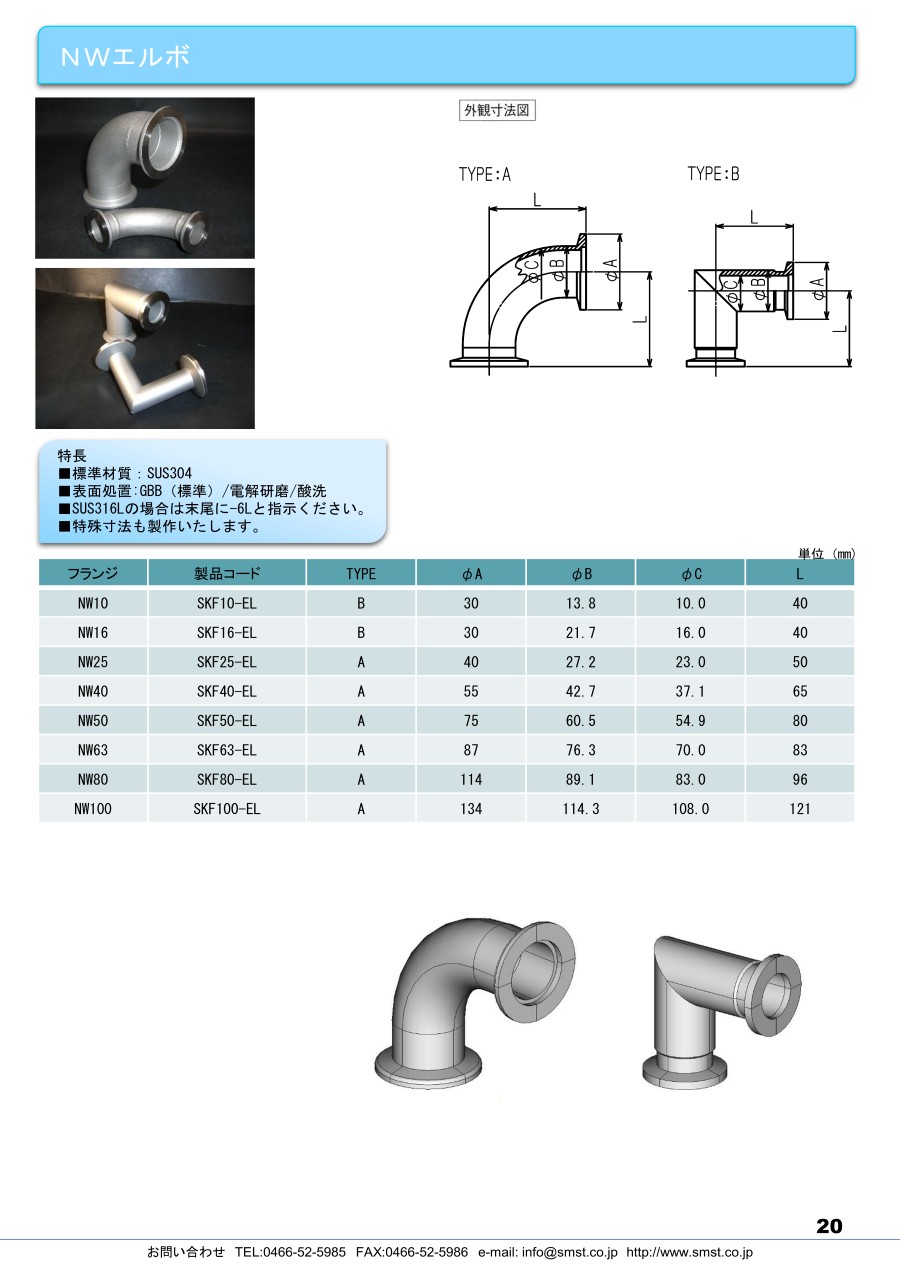

外形寸法図
- 標準材質：SUS304。
- 表面処理：GBB。
- 表面処理 電解研磨/酸洗も製作可能。
この商品の寸法
| 規格 | 製品コード | TYPE | φA | φB | L |
|---|---|---|---|---|---|
| NW25 | SKF25-EL | A | 40 | 27.2 | 50 |
| NW40 | SKF40-EL | A | 55 | 42.7 | 65 |
| NW50 | SKF50-EL | A | 75 | 60.5 | 80 |
開発秘話
後発メーカーとして市場に認知されるためにコストパフォーマンスの良い製品を投入して参りました。
詳細情報
基本情報
各種NW規格の配管を繋ぎ、真空ポンプにより真空装置や機器の真空引きが可能なNW／KF規格のエルボ配管。
【特長】
・ステンレス製のため、腐食に強く、高温の条件下でも使用が可能。
・表面処理：GBB。
【用途】
・真空ポンプ周辺・各種分析機器・蒸着装置・スパッタリング装置・成膜装置・CVD装置。
・半導体製造装置・FPD製造装置・MO-CVD装置・エッチング装置の周辺配管。
・質量分析装置・電子顕微鏡用。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
湘南丸八エステック
NWセンターリング 真空部品NWシリーズ
NWフランジを接続するのに必要なセンターリングです。ＮＷ（ＫＦ）規格のセンターリングはフランジ内側に取り付けて外側のクランプで締め込みます。配管継手を繋ぎ、真空ポンプでの装置・機器の真空引きが出来ます。
湘南丸八エステック
真空部品 NWアルミクランプ（Bタイプ）
NWフランジを接続するのに必要なクランプです。ＮＷ（ＫＦ）規格のクランプは一対のアルミボディをスイングさせてフランジに取り付けて蝶ネジで締め込みます。配管継手を繋ぎ、真空ポンプでの装置・機器の真空引きが出来ます。
