NWアウターリング付センターリング 真空部品NWシリーズ
- 通常単価(税別)
- 1,698円～2,554円
- 税込単価
- 1,868円～2,809円
NW／KF規格アウターリング付きセンターリング。【特長】・各種NW規格の配管を...
詳細情報を確認する- センターリング種類
- アウターリング付センターリング
- 規格
- NW/KF規格
- 同径・異径
- 同径
- 材質
- ステンレス
- センターリング(またはインナーリング)材質詳細
- SUS304
- アウターリング材質詳細
- SUS304
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
アウターリング
アウターリング

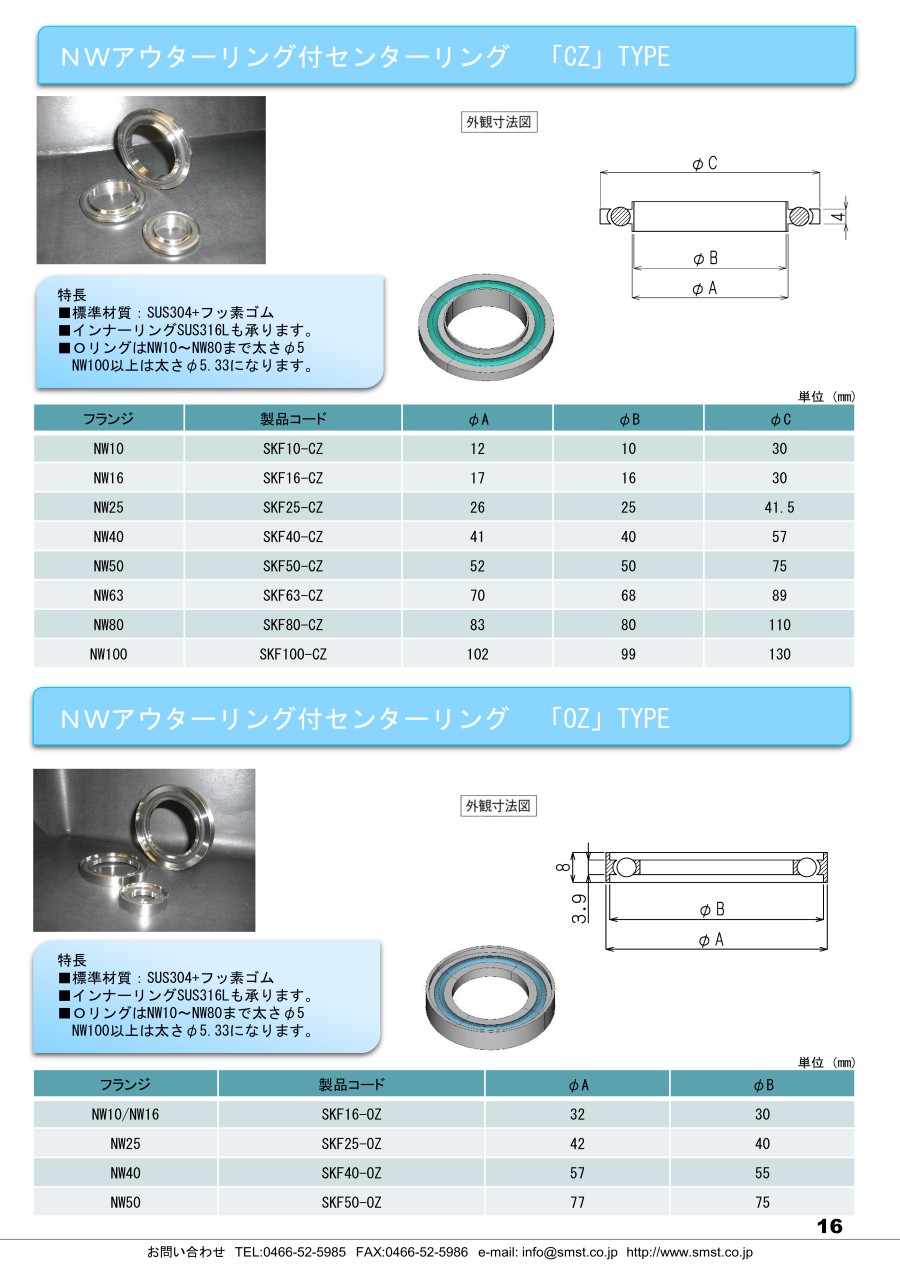

外形図
- 基本材質はインナー/アウター共SUS304。Oリングはふっ素ゴム。
- Oリングの線径はφ5（直径5mm）。
この商品の寸法
| 規格 | 型式 | φA | φB |
|---|---|---|---|
| NW10/16 | SKF16-OZ | 32 | 30 |
| NW25 | SKF25-OZ | 42 | 40 |
| NW40 | SKF40-OZ | 57 | 55 |
開発秘話
後発メーカーとして市場に認知されるためにコストパフォーマンスの良い製品を投入して参りました。
詳細情報
基本情報
NW／KF規格アウターリング付きセンターリング。
【特長】
・各種NW規格の配管を繋ぎ、真空ポンプにより真空装置や機器の真空引きが可能。
・材質：SUS304。
・OリングはNW10～NW80まで太さΦ5NW100以上は太さΦ5.33になります。
・ステンレス製のため、腐食に強く、高温の条件下でも使用が可能。
【用途】
・真空ポンプ周辺・各種分析機器・蒸着装置・スパッタリング装置・成膜装置・CVD装置。
・半導体製造装置・FPD製造装置・MO-CVD装置・エッチング装置の周辺配管。
・質量分析装置・電子顕微鏡用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
湘南丸八エステック
真空部品 NWアルミクランプ（Bタイプ）
NWフランジを接続するのに必要なクランプです。ＮＷ（ＫＦ）規格のクランプは一対のアルミボディをスイングさせてフランジに取り付けて蝶ネジで締め込みます。配管継手を繋ぎ、真空ポンプでの装置・機器の真空引きが出来ます。
