NWセンターリング 真空部品NWシリーズ
- 通常単価(税別)
- 655円～1,494円特別価格
- 税込単価
- 721円～1,643円特別価格
各種NW規格の配管を繋ぎ、真空ポンプにより真空装置や機器の真空引きが可能なNW／KF規格センターリング...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
高品質・低コスト
センターリング

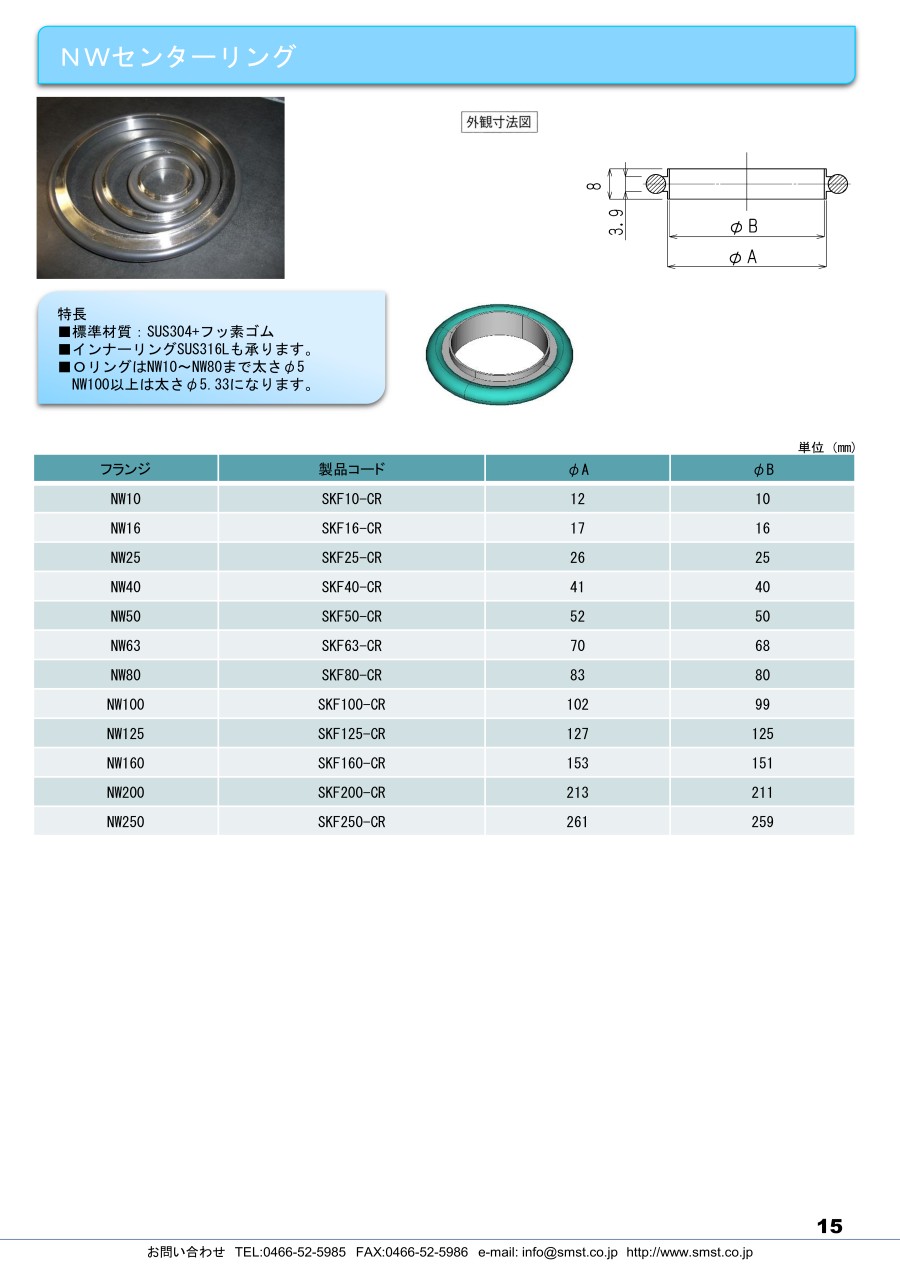

外形図
- 基本材質はSUS304とふっ素ゴム。
- OリングはNW10〜NW80まで太さφ5(直径5mm)、NW100以上は太さφ5.33(直径5.33mm)
この商品の寸法
| 規格 | 製品コード | φA | φB |
|---|---|---|---|
| NW10 | SKF10-CR | 12 | 10 |
| NW16 | SKF16-CR | 17 | 16 |
| NW25 | SKF25-CR | 26 | 25 |
| NW40 | SKF40-CR | 41 | 40 |
| NW50 | SKF50-CR | 52 | 50 |
開発秘話
後発メーカーとして市場に認知されるためにコストパフォーマンスの良い製品を投入して参りました。
詳細情報
基本情報
各種NW規格の配管を繋ぎ、真空ポンプにより真空装置や機器の真空引きが可能なNW／KF規格センターリング。
【特長】
・OリングはNW10～NW80まで太さΦ5NW100以上は太さΦ5.33になります。
・ステンレス製のため、腐食に強く、高温の条件下でも使用が可能。
【用途】
・真空ポンプ周辺・各種分析機器・蒸着装置・スパッタリング装置・成膜装置・CVD装置。
・半導体製造装置・FPD製造装置・MO-CVD装置・エッチング装置の周辺配管。
・質量分析装置・電子顕微鏡用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
