メカニカル部品技術窓口
NWロングフランジ 真空部品NWシリーズ
- 一部SALE 2026/03/31まで
- 当日出荷可能
- 通常単価(税別)
- 1,245円～3,205円特別価格
- 税込単価
- 1,370円～3,526円特別価格
各種NW規格の配管を繋ぎ、真空ポンプにより真空装置や機器の真空引きが可能なNW...
詳細情報を確認する商品情報
高品質・低コスト
NWフランジ

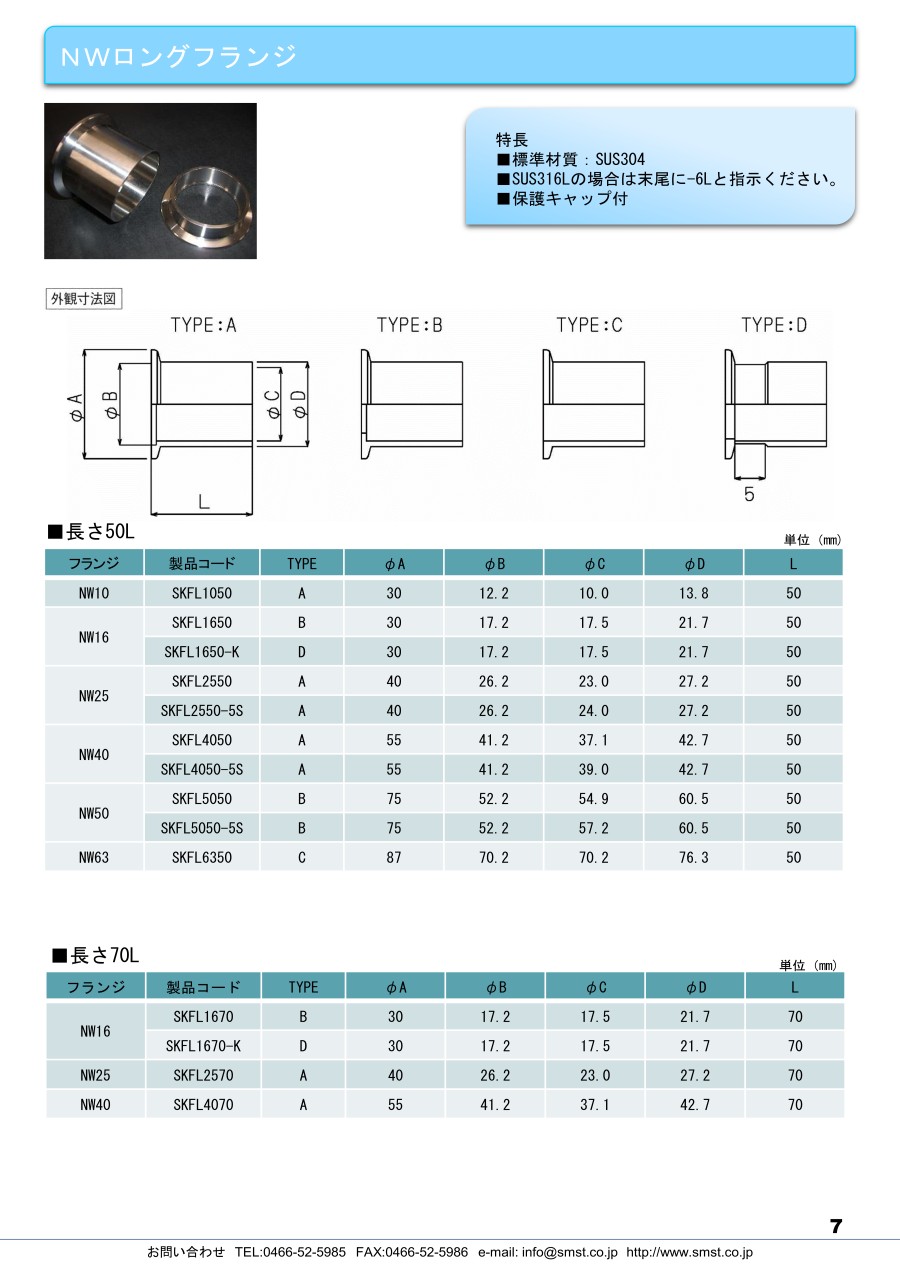

外形図
- 材質:SUS304/SUS316L。
- 特別寸法も製作。
- 保護キャップ付き。
NWロングフランジ 長さ50mm
| 規格 | 製品コード | TYPE | φA | φB | φC | φD | L |
|---|---|---|---|---|---|---|---|
| NW10 | SKFL1050 | A | 30 | 12.2 | 10.0 | 13.8 | 50 |
| NW16 | SKFL1650 | B | 30 | 17.2 | 17.5 | 21.7 | 50 |
| NW25 | SKFL2550 | A | 40 | 26.2 | 23.0 | 27.2 | 50 |
| NW40 | SKFL4050 | A | 55 | 41.2 | 37.1 | 42.7 | 50 |
| NW50 | SKFL5050 | B | 75 | 52.2 | 54.9 | 60.5 | 50 |
開発秘話
後発メーカーとして市場に認知されるためにコストパフォーマンスの良い製品を投入して参りました。
詳細情報
基本情報
各種NW規格の配管を繋ぎ、真空ポンプにより真空装置や機器の真空引きが可能なNW／KF規格溶接用ロングフランジ。
【特長】
・ステンレス製のため、腐食に強く、高温の条件下でも使用が可能。
・保護キャップ付。
【用途】
・真空ポンプ周辺・各種分析機器・蒸着装置・スパッタリング装置・成膜装置・CVD装置。
・半導体製造装置・FPD製造装置・MO-CVD装置・エッチング装置の周辺配管。
・質量分析装置・電子顕微鏡用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
