光電センサ【E3FA】
- 通常単価(税別)
- 10,899円～13,799円
- 税込単価
- 11,989円～15,179円
取りつけ簡単な円柱型光電センサ。【特長】・ワークのどこで検出しているかが簡単に...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品情報
外形図
E3FA-T□11左側面図
E3FA-D□1□左側面図
E3FA-T□11-D/E3FA-D□1□前面図
製品仕様

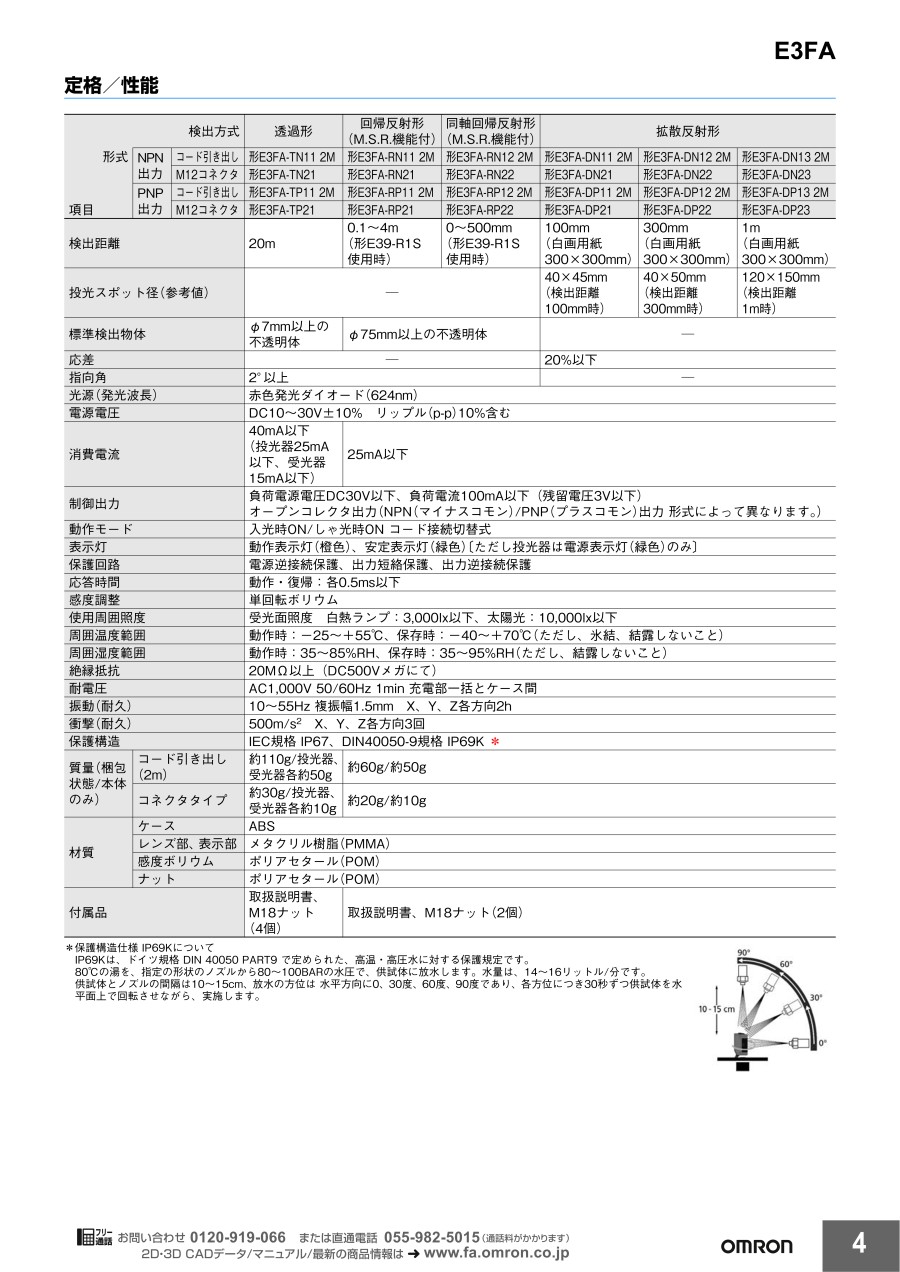

定格/性能
| - | 検出方式 | 透過形 | 拡散反射形 | ||
|---|---|---|---|---|---|
| 型番 項目 | NPN出力 | コード引き出し | 形E3FA-TN11 2M | 形E3FA-DN11 2M | 形E3FA-DN12 2M |
| 検出距離 | 20m | 100mm （白画用紙300×300mm） | 300mm （白画用紙300×300mm） | ||
| 投光スポット径（参考値） | - | 40×45mm（検出距離100mm時） | 40×50mm（検出距離300mm時） | ||
| 標準検出物体 | φ7mm以上の不透明体 | - | |||
| 応差 | - | 20%以下 | |||
| 指向角 | 2°以上 | - | |||
| 光源（発光波長） | 赤色発光ダイオード（624nm） | ||||
| 電源電圧 | DC10～30V±10% リップル（p-p）10%含む | ||||
| 消費電流 | 40mA以下（投光器25mA以下、 受光器15mA以下） | 25mA以下 | |||
| 制御出力 | 負荷電源電圧DC30V以下、負荷電流100mA以下（残留電圧3V以下） オープンコレクタ出力（NPN（マイナスコモン）/PNP（プラスコモン）出力形式によって異なります。） | ||||
| 動作モード | 入光時ON/しゃ光時ON コード接続切替式 | ||||
| 表示灯 | 動作表示灯（橙色）、安定表示灯（緑色）〔ただし投光器は電源表示灯（緑色）のみ〕 | ||||
| 保護回路 | 電源逆接続保護、出力短絡保護、出力逆接続保護 | ||||
| 応答時間 | 動作・復帰:各0.5ms以下 | ||||
| 感度調整 | 単回転ボリウム | ||||
| 使用周囲照度 | 受光面照度 白熱ランプ:3,000lx以下、太陽光:10,000lx以下 | ||||
| 周囲温度範囲 | 動作時:-25～+55℃、保存時:-40～+70℃（ただし、氷結、結露しないこと） | ||||
| 周囲湿度範囲 | 動作時:35～85%RH、保存時:35～95%RH（ただし、結露しないこと） | ||||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | ||||
| 耐電圧 | AC1,000V 50/60Hz 1min 充電部一括とケース間 | ||||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向2h | ||||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向3回 | ||||
| 保護構造 | IEC規格IP67、DIN40050-9規格IP69K* | ||||
| 質量 （梱包状態/ 本体のみ） | コード引き出し（2m） | 約110g/投光器、受光器各約50g | 約60g/約50g | ||
| コネクタタイプ | 約30g/投光器、受光器各約10g | 約20g/約10g | |||
| 材質 | ケース | ABS | |||
| レンズ部、表示部 | メタクリル樹脂（PMMA） | ||||
| 感度ボリウム | ポリアセタール（POM） | ||||
| ナット | ポリアセタール（POM） | ||||
| 付属品 | 取扱説明書、 M18ナット（4個） | 取扱説明書、M18ナット（2個） | |||
*保護構造仕様IP69Kについて
IP69Kは、ドイツ規格DIN 40050 PART9で定められた、高温・高圧水に対する保護規定です。
80℃の湯を、指定の形状のノズルから80～100BARの水圧で、供試体に放水します。水量は、14～16リットル/分です。
供試体とノズルの間隔は10～15cm、放水の方位は水平方向に0、30度、60度、90度であり、各方位につき30秒ずつ供試体を水平面上で回転させながら、実施します。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,899円 ( 11,989円 ) | 在庫品1日目当日出荷可能 |
11,132円 ( 12,245円 ) | 1日目 |
13,799円 ( 15,179円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
取りつけ簡単な円柱型光電センサ。
【特長】
・ワークのどこで検出しているかが簡単にわかる赤色光タイプ。
・従来比53％の短胴ボディ（形E3F2比）。
・透過形、回帰反射形、拡散反射形に加え透明体検出タイプもラインナップ。
