精密ろ過用フィルター付きセンターリング
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,113円～14,128円
- 税込単価
- 4,524円～15,541円
ISO-KF（NW）フランジ用フィルター付きOリング。【特長】・フィルターはS...
詳細情報を確認する- センターリング種類
- メッシュ付センターリング
- 規格
- NW/KF規格
- 同径・異径
- 同径
- 材質
- ステンレス
- 材質詳細
- スナップリング材質：ステンレス／シール材質：FPM／フィルタ：SUS316L
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
この商品の特長
外観
寸法図
製品仕様
| タイプ | DN 10 ISO-KF | DN 16 ISO-KF | DN 25 ISO-KF | DN 40 ISO-KF | DN 50 ISO-KF |
|---|---|---|---|---|---|
| 寸法 A | 12 | 17 | 26 | 41 | 52 |
| 寸法 B | 9 | 13 | 22 | 35.5 | 45.7 |
| 寸法 C | 8 | 8 | 8 | 8 | 8 |
| 寸法 D | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 |
| 細孔径： | 0.004 mm | 0.004 mm | 0.004 mm | ||
| 間隙サイズ： | 0.004 mm | 0.004 mm | |||
| インナーリング： | Stainless Steel 303/1.4305 | Stainless Steel 303/1.4305 | Stainless Steel 303/1.4305 | Stainless Steel 303/1.4305 | Stainless Steel 303/1.4305 |
| スナップリング： | Stainless Steel 304/1.4301 | Stainless Steel 304/1.4301 | Stainless Steel 304/1.4301 | Stainless Steel 304/1.4301 | Stainless Steel 304/1.4301 |
| フィルタ： | Stainless Steel 316L/1.4404 | Stainless Steel 316L/1.4404 | Stainless Steel 316L/1.4404 | Stainless Steel 316L/1.4404 | Stainless Steel 316L/1.4404 |
| シール： | FPM | FPM | FPM | FPM | FPM |
詳細情報
基本情報
ISO-KF（NW）フランジ用フィルター付きOリング。
【特長】
・フィルターはSUS316Lの焼結金属なので、多様なアプリケーションで使用可能。
・フィルターの穴径は0.004mmでコンダクタンスはあるが、微小な粉塵も防ぐ。
・10/16/25/40/50ISO-KF（NW）フランジサイズから選択可能。
・INFICONISO-KF継手は、ISO2861/1、DIN28403、およびPneurop6606に準拠。
・真空および高真空用途向けの標準部品。コンダクタンスを許容できる環境で使用。
・1x10-10Pa・m3l/s未満のリークレートに対応するように設計、テストされている。
【用途】
・粉塵やパーティクルの発生する場所に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

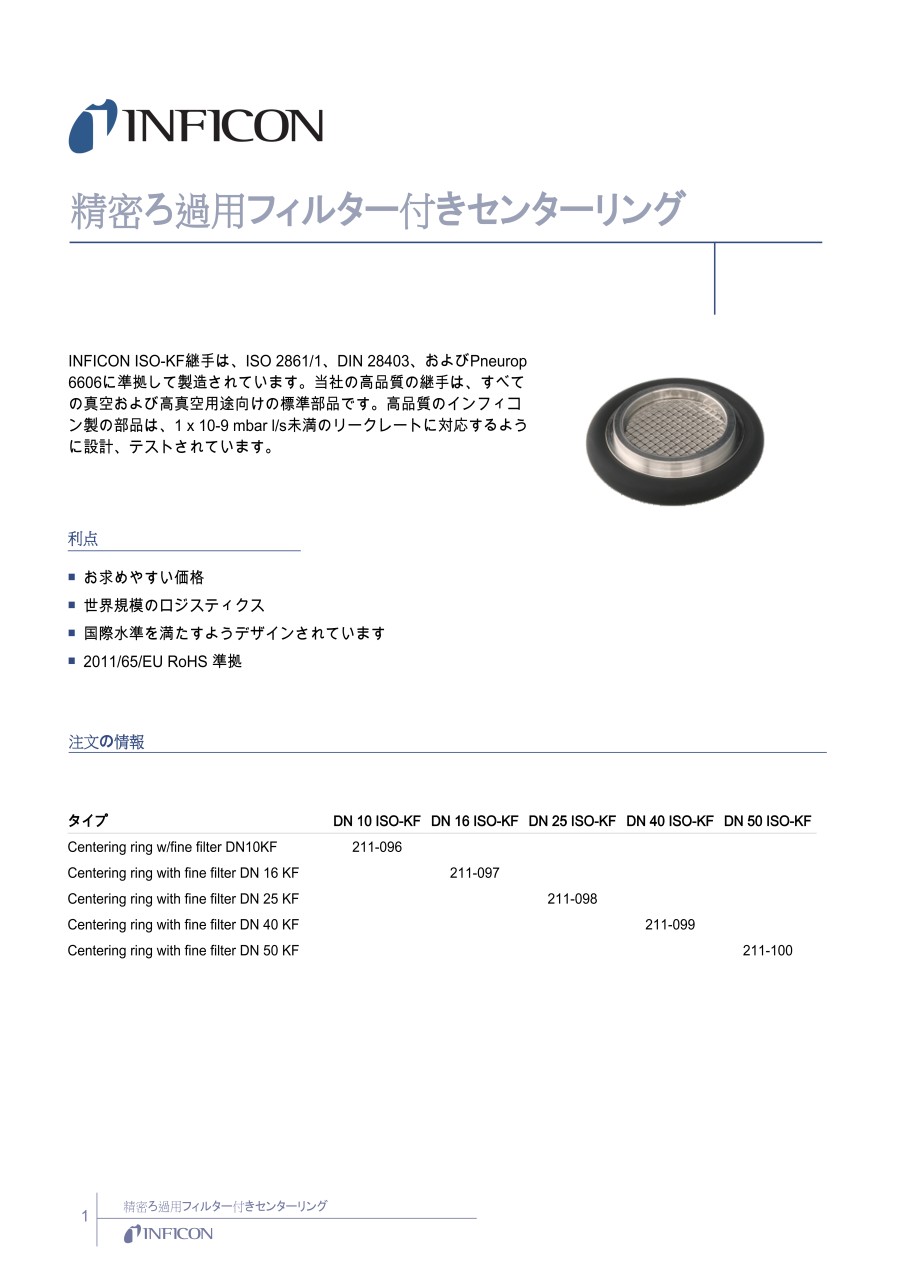

カタログ
商品担当おすすめ
インフィコン
フィルター付きセンターリング
ISO-KF（=NWフランジ）用 フィルター付きOリングです。<br />フィルターはSUS316Lの焼結金属なので、使用箇所も選びません。<br />フィルターの穴径は0.02mmでコンダクタンスはありますが、微小な粉塵も防ぎます。
インフィコン
ラピッド固定クランプ（オールメタル）
ISO-KF（=NWフランジ）用 クイッククランプです。<br />フックに引っ掛けるだけで、最も簡単に固定が出来るクランプです。取り外し回数の多い箇所や、蝶ネジの回しにくい狭い箇所には最適のクランプです。<br />オールメタルなので、最大150℃まで加熱か可能な、ワールドワイドで超人気の製品です。
インフィコン
熱陰極電離・ピラニ真空計 BPG400 DN25KF（ディスプレイ無し）
ピラニ/イオン コンビネーション真空計です。<br />大気圧から高真空までを、これ1台で測定することが可能です。コールドカソード（冷陰極）真空計よりも、測定精度に優れるイオンゲージは、センサー部での交換も可能です。<br />ワールドワイドで使用されるイオンゲージをお試しください。<br />イオンゲージ、表示器、ケーブルがセットになった、ミスミ-スペシャルセットも便利でお得です。表示器は、測定データをUSBメモリに直接保存が可能で超便利です。
