インフィコン

フィルター付きセンターリング

フィルター付きセンターリング
通常単価(税別)
2,910円～6,969円
税込単価
3,201円～7,666円
通常出荷日：在庫品1日目当日出荷可能

ISO-KF（NW）フランジ用フィルター付きOリング。【特長】・フィルターはSUS316Lの焼結金属な...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています。

精密ろ過用フィルター付きセンターリング

インフィコン

精密ろ過用フィルター付きセンターリング
通常価格(税別)： 4,772円 (税込価格：5,249円)

通常出荷日：在庫品1日目

よく一緒に見られています

バッフル付きセンターリング

インフィコン

バッフル付きセンターリング
通常価格(税別)： 11,203円 (税込価格：12,323円)

通常出荷日：8 日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

この商品の特長

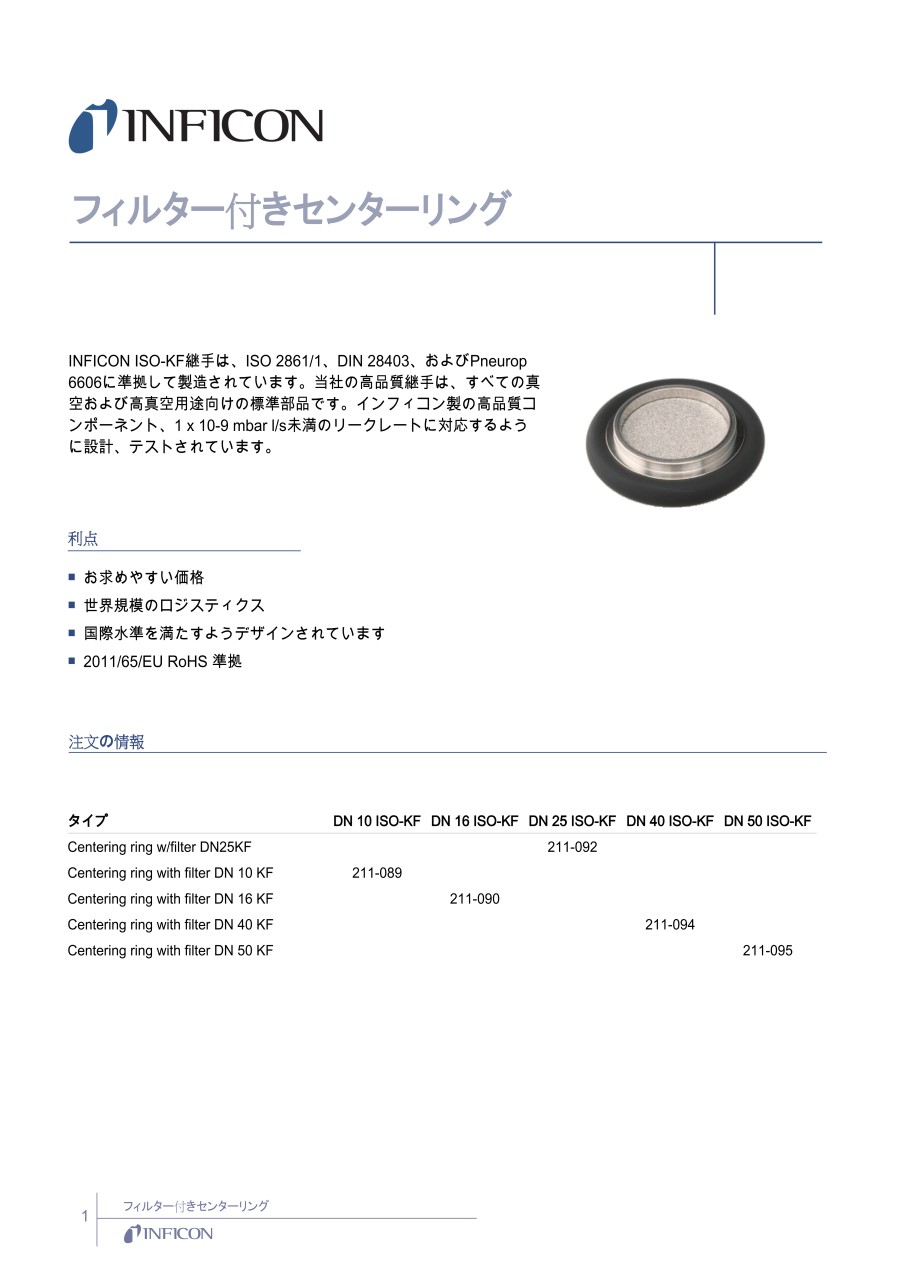

フィルター付きセンターリング:関連画像

フィルター付きセンターリングの外観

フィルター付きセンターリング:関連画像

フィルター付きセンターリングの寸法図

製品仕様

タイプ DN 10 ISO-KF DN 16 ISO-KF DN 25 ISO-KF DN 40 ISO-KF DN 50 ISO-KF
寸法 A 12 17 26 41 52
寸法 B 8 14 23 38 48
寸法 C 8 8 8 8 8
寸法 D 3.9 3.9 3.9 3.9 3.9
空気@20 C°、200 mbar差動圧 0.5m3/h 1.2m3/h 4.2m3/h 11.3m3/h 18.1m3/h
口径 ： 0.02mm 0.02mm 0.02mm 0.02mm 0.02mm
リング： Stainless Steel 303.1.4305 Stainless Steel 303.1.4305 Stainless Steel 303.1.4305 Stainless Steel 303.1.4305 Stainless Steel 303.1.4305
フィルタ： Stainless Steel 316L/1.4404 Stainless Steel 316L/1.4404 Stainless Steel 316L/1.4404 Stainless Steel 316L/1.4404 Stainless Steel 316L/1.4404
シール： FPM FPM FPM FPM FPM

型番リスト

表示件数
  • 1
    • 型番
    211-090
    211-092
    211-094
    211-095

    フランジサイズ（呼び）

    		最小発注数量
    NW（KF）16
    1個
    NW（KF）25
    1個
    NW（KF）40
    1個
    NW（KF）50
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,910円
    ( 3,201円 )
    在庫品1日目当日出荷可能
    3,840円
    ( 4,224円 )
    在庫品1日目当日出荷可能
    4,230円
    ( 4,653円 )
    在庫品1日目当日出荷可能
    6,969円
    ( 7,666円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ISO-KF（NW）フランジ用フィルター付きOリング。
    【特長】
    ・フィルターはSUS316Lの焼結金属なので、多様なアプリケーションで使用可能。
    ・フィルターの穴径は0.02mmでコンダクタンスはあるが、微小な粉塵も防ぐ。
    ・10 / 16 / 25 / 40 / 50ISO-KF（NW）フランジサイズから選択可能。
    ・INFICONISO-KF継手は、ISO2861 / 1、DIN28403、およびPneurop6606に準拠。
    ・真空および高真空用途向けの標準部品。
    ・1x10-10Pa・m3l / s未満のリークレートに対応するように設計、テストされている。
    【用途】
    ・粉塵やパーティクルの発生する場所に最適。コンダクタンスを許容できる環境に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
