インフィコン

ビューポートISO-K DN63-DN160

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 29,374円

税込単価: 32,311円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

インフィコン

通常出荷日：8 日目～

大口径ISO-K（MF／LF）フランジ用ビューポート。【特長】・大口径フランジ...

フランジ種類
特殊フランジ
規格
NW/KF規格
同径・異径
同径
材質
アルミ
窓材質
Borosilicate glass
シール材質
FPM

214-007

閲覧中の商品と併せてご検討ください

214-007の仕様・寸法情報

フランジ種類

特殊フランジ

規格

NW/KF規格

同径・異径

同径

フランジサイズ（呼び）

NW（KF）100

材質

アルミ

窓材質

Borosilicate glass

シール材質

FPM

窓の厚さ(mm)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外観

DN63 - DN160 ISO-K

この商品の寸法図

214-006

214-007

214-008

この商品の特長

仕様	DN 63 ISO-K	DN 100 ISO-K	DN 160 ISO-K
タイプ	DN 63 ISO-K	DN 100 ISO-K	DN 160 ISO-K
ウインドウ	borosilicate glass	borosilicate glass	borosilicate glass
シール	FPM	FPM	FPM
フランジ	aluminium 6082	aluminium 6082	aluminium 6082
べークアウト温度 ℃	150	150	150
リーク量　mbar•L/s	1 x 10^-9	1 x 10^-9	1 x 10^-9
圧力 (絶対圧力)	1 x 10^-8 mbar ... 2 bar	1 x 10^-8 mbar ... 2 bar	1 x 10^-8 mbar ... 2 bar
150 ℃ 最大 bar	1	1	1
窓の厚さ mm	6	8	10
重量 kg	0.2	0.3	0.4

型番リスト

表示件数

型番

214-007

フランジサイズ（呼び）

窓の厚さ

(mm)

最小発注数量

NW（KF）100

1個

通常単価(税別) (税込単価)	通常出荷日

29,374円

( 32,311円 )

8日目

詳細情報

基本情報

基本情報

大口径ISO-K（MF／LF）フランジ用ビューポート。
【特長】
・大口径フランジKODIAL（Borosilicate：ホウケイ酸）ガラス製。
・63／100／100ISO-K（MF／LF）フランジのサイズから選択可能。
・耐熱温度150℃まで可能な、視覚範囲の広いワールドワイドでも一般的な製品。
・薄くて軽く使い勝手が良い。真空および高真空用途向けの標準部品。
・ISO-Kフランジは、ISO-MF、および、ISO-LFと互換性がある。
・1x10-10Pa・m3l／s未満のリークレートに対応するように設計、テストされている。
【用途】
・広い視覚範囲を確保する場合に最適。

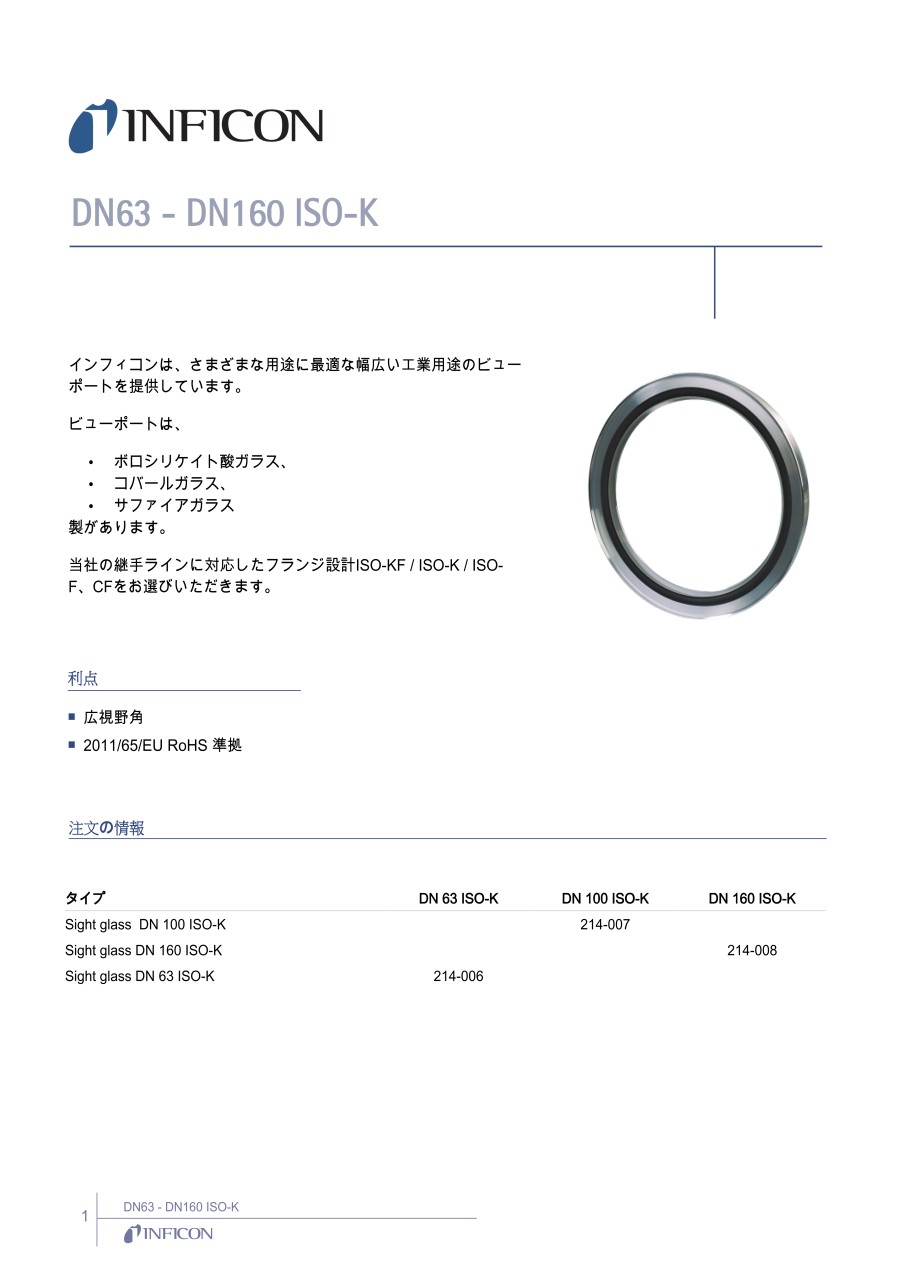

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

インフィコン
真空部品回転式フィードスルーISO-KF・ISO-K
KODIAL（Borosilicate : ホウケイ酸）ガラス製のビューポートです。ISO-KF、および、ISO-K（=ISO-MF、=ISO-LF）用で互換性あります。ベーキング温度は110℃まで耐熱性のある高品質です。<br />高トルクで使用可能な、ワールドワイドで一般的な製品です。
インフィコン
ビューポートISO-KF
KODIAL（Borosilicate : ホウケイ酸）ガラス製のビューポートです。<br />耐熱温度150℃まで可能な、視覚範囲の広いワールドワイドでも一般的な製品です。<br />16KF（=NW16）～50KF（=NW50）の豊富なラインナップを取り揃えています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ビューポートISO-K DN63-DN160の型番214-007のページです。型番214-007に関する仕様情報を記載しております。

ビューポートISO-K DN63-DN160のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QISO-Kは、ISO-MFやISO-LFと互換性がありますか？

メーカーにより表記が異なりますが、基本的には互換性のある製品です。
※メーカーにより、サイズが数mm異なる場合もありますので製品仕様で確認をしてください。

QISO-Kフランジは、ISO-Fフランジと同じ口径ですか？

はい、同じ口径になります。ISO-Kはクランプで、ISO-Fはボルト&ナットで固定をします。
