ISO-KF（NW）、CF（ICF）フランジ用同軸フィードスルー。【特長】・D...

種類
電流導入端子
電流 (A)
3
電極材質
SUS
フランジ材質
SUS
コネクター種類
大気圧コネクター

214-155

閲覧中の商品と併せてご検討ください

214-155の仕様・寸法情報

種類

電流導入端子

端子数

電圧(AC)(kV)

0.35

電圧(DC)(kV)

0.5

電流(A)

電極材質

SUS

フランジ規格

[ICF/CF/UFC/UVF] CF-F

フランジ材質

SUS

フランジサイズ（呼び）

ベークアウト温度(℃)

50(コネクター有)/400(コネクター無)

大気圧コネクター型番

UG 88/U

コネクター種類

大気圧コネクター

商品情報
型番リスト
詳細情報
カタログ

商品情報

外観

同軸フィードスルー

外形図

214-151

214-152

214-155

214-156

214-157

この商品の特長

電圧

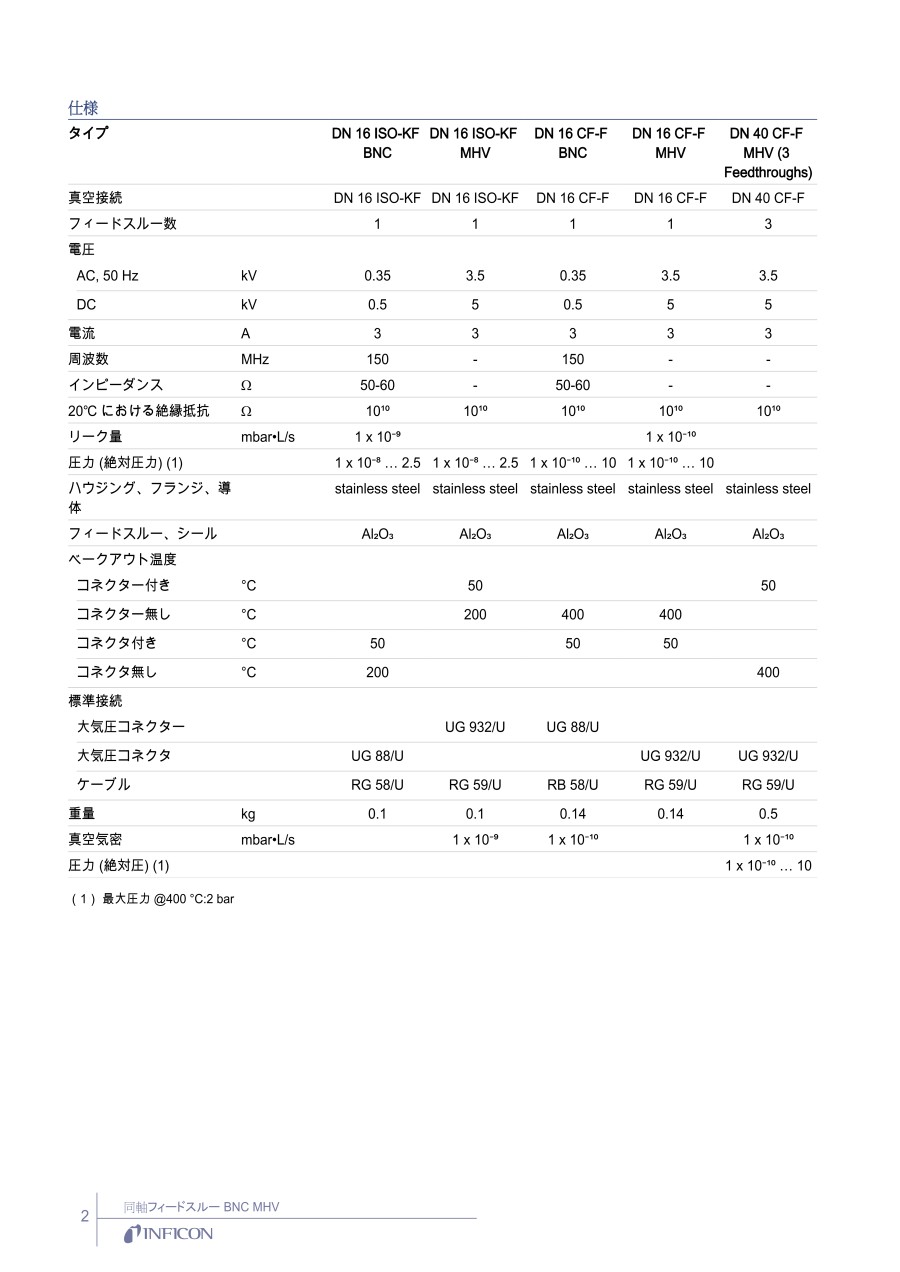

タイプ	DN 16 ISO-KF BNC	DN 16 ISO-KF MHV	DN 16 CF-F BNC	DN 16 CF-F MHV	DN 40 CF-F MHV (3 Feedthroughs)
真空接続	DN 16 ISO-KF	DN 16 ISO-KF	DN 16 CF-F	DN 16 CF-F	DN 40 CF-F
フィードスルー数	1	1	1	1	3
AC,50 Hz kV	0.35	3.5	0.35	3.5	3.5
DC kV	0.5	5	0.5	5	5
電流　A	3	3	3	3	3
周波数　MHz	150	:	150	:	:
インピーダンス　Ω	50-60	:	50-60	:	:
20℃における絶縁抵抗　Ω	10¹⁰	10¹⁰	10¹⁰	10¹⁰	10¹⁰
リーク量　mbar•L/s	1 x 10^-9	1 x 10^-9	1 x 10^-10	1 x 10^-10	1 x 10^-10
圧力(絶対圧力)	1 x 10^-8 _… 2.5	1 x 10^-8 _… 2.5	1 x 10^-10 _… 10	1 x 10^-10 _… 10	1 x 10^-10 _… 10
ハウジング、フランジ、導体	stainless steel	stainless steel	stainless steel	stainless steel	stainless steel
フィードスルー、シール	Al₂O₃	Al₂O₃	Al₂O₃	Al₂O₃	Al₂O₃
ベークアウト温度
コネクタ付き　℃	50	50	50	50	50
コネクタ無し　℃	200	200	400	400	400
標準接続
大気圧コネクタ	UG 88/U	UG 932/U	UG 88/U	UG 932/U	UG 932/U
ケーブル	RG 58/U	RG 59/U	RB 58/U	RG 59/U	RG 59/U
重量　kg	0.1	0.1	0.14	0.14	0.5

型番リスト

表示件数

型番

214-155

端子数

電圧(AC)

(kV)

電圧(DC)

(kV)

フランジ規格

フランジサイズ（呼び）

ベークアウト温度

(℃)

大気圧コネクター型番

最小発注数量

0.35

0.5

[ICF/CF/UFC/UVF] CF-F

50(コネクター有)/400(コネクター無)

UG 88/U

1個

通常単価(税別) (税込単価)	通常出荷日

67,029円60,326円
( 66,359円 )

8日目

詳細情報

基本情報

基本情報

ISO-KF（NW）、CF（ICF）フランジ用同軸フィードスルー。
【特長】
・DN16ISO-KF（NW）、DN16CF（ICF34）、DN40CF（ICF70）から選定可能。
・BNC、MHVコネクタは、コネクタ数1本と3本から選択。
・MIL-C-39012Aに準拠。最大電圧5kVDC。BNC、MHV大気圧コネクター付き。
・コネクタを外すことで、最大400℃までのベーキングが可能。
・インフィコンの高品質継手は、真空および高真空用途向けの標準部品。
・1×10-10mbarl/s未満のリークレートに対応するように設計、テストされている。
【用途】
・コネクタの取り外しのある環境に最適。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

インフィコン
クローグリップ
世界標準のクローグリップです。<br />DN10 ISO-KF（=NW10）～DN50 ISO-KF（=NW50）までで使用可能。KF（=NW）フランジをチャンバーやバルブなどの直接接続するためにご使用ください。
インフィコン
ラピッド固定クランプ（オールメタル）
ISO-KF（=NWフランジ）用クイッククランプです。<br />フックに引っ掛けるだけで、最も簡単に固定が出来るクランプです。取り外し回数の多い箇所や、蝶ネジの回しにくい狭い箇所には最適のクランプです。<br />オールメタルなので、最大150℃まで加熱か可能な、ワールドワイドで超人気の製品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

同軸フィードスルーBNC MHVの型番214-155のページです。型番214-155に関する仕様情報を記載しております。

同軸フィードスルーBNC MHVのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品同軸フィードスルーBNC MHV	同軸 MHV 片側 JACK（めす）	同軸 MHV 両側 JACK（めす）	同軸 BNC片側 JACK（めす）	同軸 BNC 両側 JACK（めす）	同軸 BNC フローティング片側 JACK（めす）
メーカー	インフィコン	コスモテック（導入端子）	コスモテック（導入端子）	コスモテック（導入端子）	コスモテック（導入端子）	コスモテック（導入端子）
通常価格	67,029円	47,738円 -	103,524円	41,565円 -	87,148円 -	64,088円 -
通常出荷日	8日目	18日目	14日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
種類	電流導入端子	同軸	同軸	同軸	同軸	同軸
電流(A)	3	3	3	3	3	3
電極材質	SUS	コバール	コバール	コバール	コバール	コバール
フランジ材質	SUS	SUS304	SUS304	SUS304	SUS304	SUS304
コネクター種類	大気圧コネクター	-	-	-	-	-
