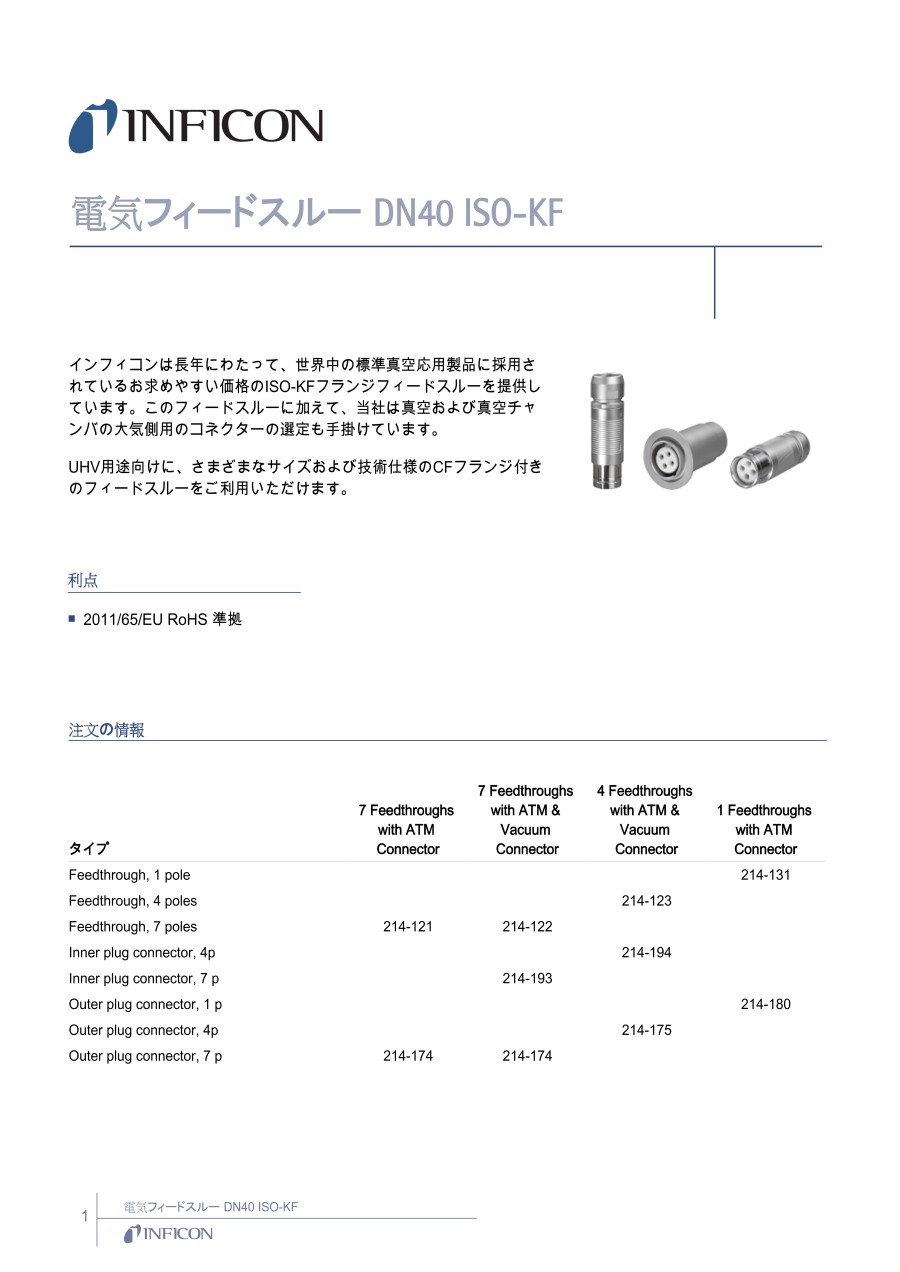

電気フィードスルーDN40 ISO-KF
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 70,071円～98,964円特別価格
- 税込単価
- 77,078円～108,860円特別価格
DN40ISO-KF（NW）用電気フィードスルー。【特長】・ピン数は1本、4本...
詳細情報を確認する商品情報
外観
電気フィードスルー
この商品の特長
| 仕様 | ||||
|---|---|---|---|---|
| タイプ | 7 Feedthroughs with ATM Connector | 7 Feedthroughs with ATM & Vacuum Connector | 4 Feedthroughs with ATM & Vacuum Connector | 1 Feedthroughs with ATM Connector |
| 真空接続 | DN 40 ISO-KF | DN 40 ISO-KF | DN 40 ISO-KF | DN 40 ISO-KF |
| フィードスルー数 | 7 | 7 | 4 | 1 |
| 電極毎の電圧 V | 380 | 380 | 800 | 6000 |
| 電極毎の電流 A | 16 | 16 | 16 | 25 |
| 接続 | ||||
| 真空側 | solder connection | connector | connector | bolted connection |
| 大気側 | connector | connector | connector | connector |
| 接続ワイヤーの直径 mm | 1.8 | 1.8 | 2.5 | 5 |
| 試験電圧 kV/Hz | – | – | – | 15/50 |
| 圧力 (絶対圧力) | 1 x 10-8 mbar ... 2.5bar | 1 x 10-8 mbar ... 2.5bar | 1 x 10-8 mbar ... 2.5bar | 1 x 10-8 mbar ... 2.5bar |
| ベークアウト温度 (フィードスルーとコネクター) °C | 130 | 130 | 130 | 130 |
| ハウジング | stainless steel | |||
| インシュレータ | PTFE/Araldite | PTFE/Araldite | PTFE/Araldite | PTFE/Araldite |
| シール | FPM | FPM | FPM | FPM |
| 接点 (フィードスルーとコネクタ） | gold-plated bronze | gold-plated bronze | gold-plated bronze | nickel-plated brass |
詳細情報
基本情報
DN40ISO-KF（NW）用電気フィードスルー。
【特長】
・ピン数は1本、4本、7本から選定可能。
・フィードスルーとコネクタは分離でき配線可能のしやすい製品。
・130℃までベーキング可能な、ワールドワイドでも一般的な製品。
・INFICONISO-KF継手は、ISO2861/1、DIN28403、およびPneurop6606に準拠。
・インフィコンの高品質継手は、真空および高真空用途向けの標準部品。
・1x10-10Pa・m3/s未満のリークレートに対応するように設計、テストされている。
【用途】
・取り外しのあるアプリケーションに最適。
