電気フィードスルーDN16 ISO-KF
- 通常単価(税別)
- 8,700円～12,708円
- 税込単価
- 9,570円～13,979円
DN16ISO-KF（NW）用電気フィードスルー。【特長】・ピン数は4本と9本から選定可能。フィードス...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

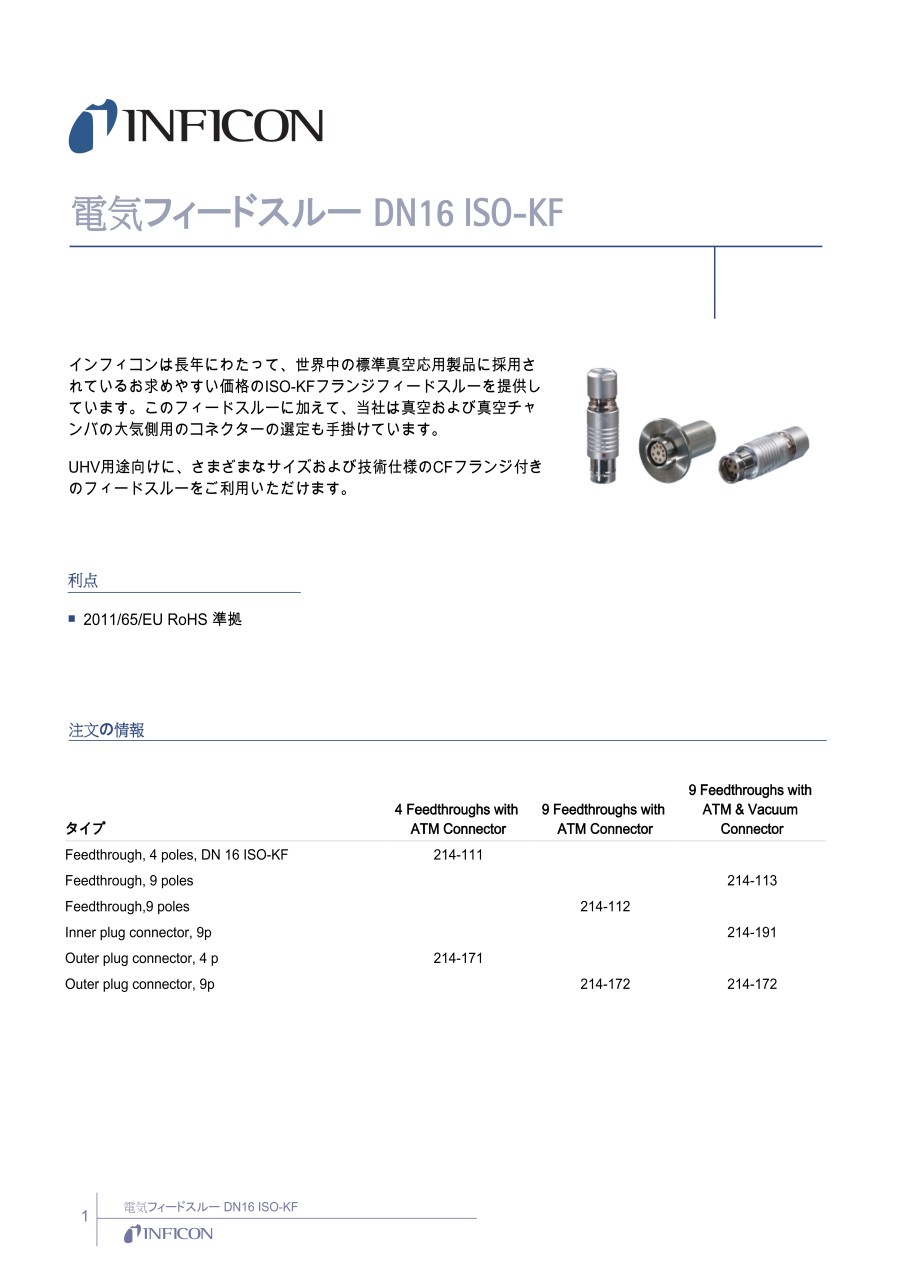

外観
電気フィードスルー
この商品の特長
214-111
214-112
214-113
214-171
214-172
214-191
この商品の特長
| 仕様 | |||
|---|---|---|---|
| タイプ | 4 Feedthroughs with ATM Connector | 9 Feedthroughs with ATM Connector | 9 Feedthroughs with ATM & Vacuum Connector |
| 真空接続 | DN 16 ISO-KF | DN 16 ISO-KF | DN 16 ISO-KF |
| フィードスルー数 | 4 | 9 | 9 |
| 電極毎の電圧 V | 50 | 50 | 50 |
| 電極毎の電流 A | 1 | 2 | 2 |
| 接続 | |||
| 真空側 | solder connection | solder connection | connector |
| 大気側 | connector | connector | connector |
| 接続ワイヤーの直径 mm | 0.6 | 1.2 | 1.2 |
| 真空気密性 mbar•L/s | 1 x 10-9 | 1 x 10-9 | 1 x 10-9 |
| 圧力 (絶対圧) | 1 x 10-8 mbar ... 2.5 bar | 1 x 10-8 mbar ... 2.5 bar | 1 x 10-8 mbar ... 2.5 bar |
| ベークアウト温度 (フィードスルーとコネクター) ℃ | 130 | 130 | 130 |
| ハウジング | stainless steel 303/1.4305 | stainless steel 303/1.4305 | stainless steel 303/1.4305 |
| インシュレータ | PEEK / Araldite | PEEK / Araldite | PEEK / Araldite |
| シール | FPM | FPM | FPM |
| 接点 (フィードスルーとコネクター) | gold-plated / brass / inox | gold-plated / brass / inox | gold-plated / brass / inox |
詳細情報
基本情報
DN16ISO-KF（NW）用電気フィードスルー。
【特長】
・ピン数は4本と9本から選定可能。フィードスルーとコネクタは分離でき配線加工しやすい
・130℃までベーキング可能な、ワールドワイドでも一般的な製品
・INFICONISO-KF継手は、ISO2861/1、DIN28403、およびPneurop6606に準拠
・インフィコンの高品質継手は、真空および高真空用途向けの標準部品
・1×10の-10乗Pa・m3/s未満のリークレートに対応するように設計、テストされている
・真空環境で使用する
【用途】
・コネクタの取り外しのある環境に最適
商品担当おすすめ
インフィコン
ラピッド固定クランプ（オールメタル）
ISO-KF (=NWフランジ）用のクイッククランプです。<br />フックに引っ掛けるだけで、最も簡単に固定が出来るクランプです。取り外し回数の多い箇所や、蝶ネジの回しにくい狭い箇所には最適のクランプです。<br />オールメタルなので、最大150℃まで加熱か可能な、ワールドワイドで超人気の製品です。
インフィコン
ピラニ真空計 PSG500 DN16 ISO-KF
ワールドワイドで使用されている、世界標準のピラニ真空計です。<br />軽量小型のピラニは、取り付け方向も自由で幅広いアプリケーションで使用可能です。<br />ピラニ真空計、表示器、ケーブルがセットになった、ミスミ-スペシャルセットも便利でお得です。表示器は、測定データをUSBメモリに直接保存が可能で超便利です。
インフィコン
冷陰極・ピラニ真空計 MPG500 DN25 ISO-KF
大気圧から高真空まで1台で測定可能なコールドカソード（冷陰極）真空計です。<br />イオンゲージと同等の測定領域を持ち、またイオンゲージよりも頑丈な特徴がありますイオンゲージのフィラメント切れでお困りのお客様に最適な製品です。<br />磁場影響はなく、センサー部でも交換可能なで便利なワールドワイドで一般的な製品です。
