インフィコン

真空部品回転式フィードスルーISO-KF・ISO-K

カタログ |

通常単価(税別): 96,708円～100,856円

税込単価: 106,379円～110,942円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

インフィコン

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

インフィコン

通常出荷日：8 日目～

ISO-KF／ISO-K用回転式フィードスルー。【特長】・16／25／40IS...

導入機種類
回転導入機
フランジ種類
NW/KF
使用圧力（参考値） (Pa ～)
1.0×10^-7
ベーキング温度 (℃)
110
シール
FPM

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

この商品の特長

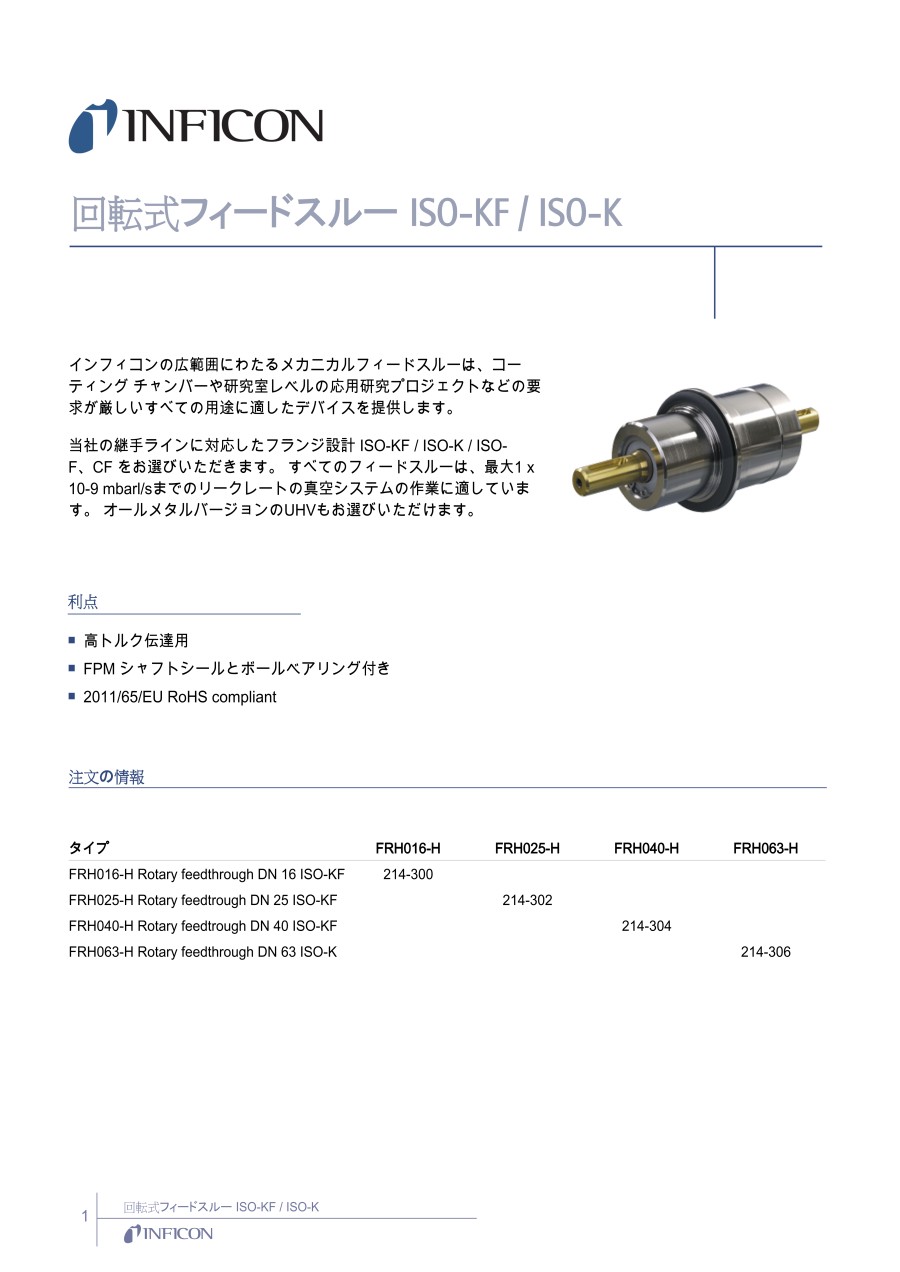

回転式フィードスルー ISO-KF / ISO-Kの外観

FRH016-Hの寸法図

FRH025-Hの寸法図

FRH040-Hの寸法図

FRH63-Hの寸法図

製品仕様

シャフトロード真空側
タイプ	FRH016-H	FRH025-H	FRH040-H	FRH063-H
真空接続	DN 16 ISO-KF	DN 25 ISO-KF	DN 40 ISO-KF	DN 63 ISO-KF
フィードスルー/シール	FPM	FPM	FPM	FPM
シャフト測定　mm	Ø5	Ø8	Ø12	Ø20
トルク伝達　nm	1.5	6	25	100
回転速度(1)　RPM	1500	1000	750	500
真空下のアイドリングトルク　N•cm	≤ 3	≤ 4	≤ 5	≤ 10
真空下の始動トルク　N•cm	≤ 6	≤ 8	≤ 10	≤ 20
半径方向力　N	60	150	250	500
軸方向力　N	30	50	60	100
サービスライフ　Revolutions	20 000 000	20 000 000	20 000 000	10 000 000
リーク量、静電気　mbar•L/s	1×10^-9	1×10^-9	1×10^-9	1×10^-9
圧力(絶対圧力)	1×10^-9mbar …1 bar	1×10^-9mbar …1 bar	1×10^-9mbar …1 bar	1×10^-9mbar …1 bar
使用温度　℃	50	50	50	50
ベークアウト温度　 ℃	110	110	110	110
接ガス材料	stainless steel 420/1.4021, aluminum 6082, elastomer FPM	stainless steel 420/1.4021, aluminum 6082, elastomer FPM	stainless steel 420/1.4021, aluminum 6082, elastomer FPM	stainless steel 420/1.4021, aluminum 6082, elastomer FPM
重量　kg	0.1	0.2	0.6	2

型番リスト

表示件数

型番

214-302

214-304

フランジサイズ（呼び）

シャフトサイズ

(mm)

伝達トルク

(N・m)

最小発注数量

25	8	6	1個
40	12	25	1個

通常単価(税別) (税込単価)	通常出荷日

96,708円 ( 106,379円 )	8日目
100,856円 ( 110,942円 )	8日目

詳細情報

基本情報

基本情報

ISO-KF／ISO-K用回転式フィードスルー。
【特長】
・16／25／40ISO-KF（NW）フランジのサイズから選択可能。
・高トルク伝達用で、シンプルな構造な使い勝手のよい製品。
・耐熱温度110℃までベーキング可能なワールドワイドで一般的な製品。
・インフィコンの高品質継手は、真空および高真空用途向けの標準部品。
・真空環境で使用。
【用途】
・高トルク伝達のアプリケーションに最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

インフィコン
ラピッド固定クランプ（オールメタル）
ISO-KF（=NWフランジ）用クイッククランプ。
インフィコン
フィルター付きセンターリング
ISO-KF（=NWフランジ）用フィルター付きOリング。<br />フィルターはSUS316Lの焼結金属なので、使用箇所も選びません。<br />フィルターの穴径は0.02mmでコンダクタンスはありますが、微小な粉塵も防ぎます。
インフィコン
チェーンクランプ
ISO-KF（=NWフランジ）用チェーンクランプ。<br />アウトー付きOリングとチェーンクランプの組み合わせで、陽圧環境でも使用可能です。<br />2点式クランプの困難な狭小スペースなどで便利な製品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
