サーボモータ HG-AKシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 57,003円～81,799円特別価格
- 税込単価
- 62,703円～89,979円特別価格
【特長】・超小容量・超小型のサーボモータです。・仕様電圧は、DC仕様です。
詳細情報を確認する未確定：候補が8型番あります。
商品情報

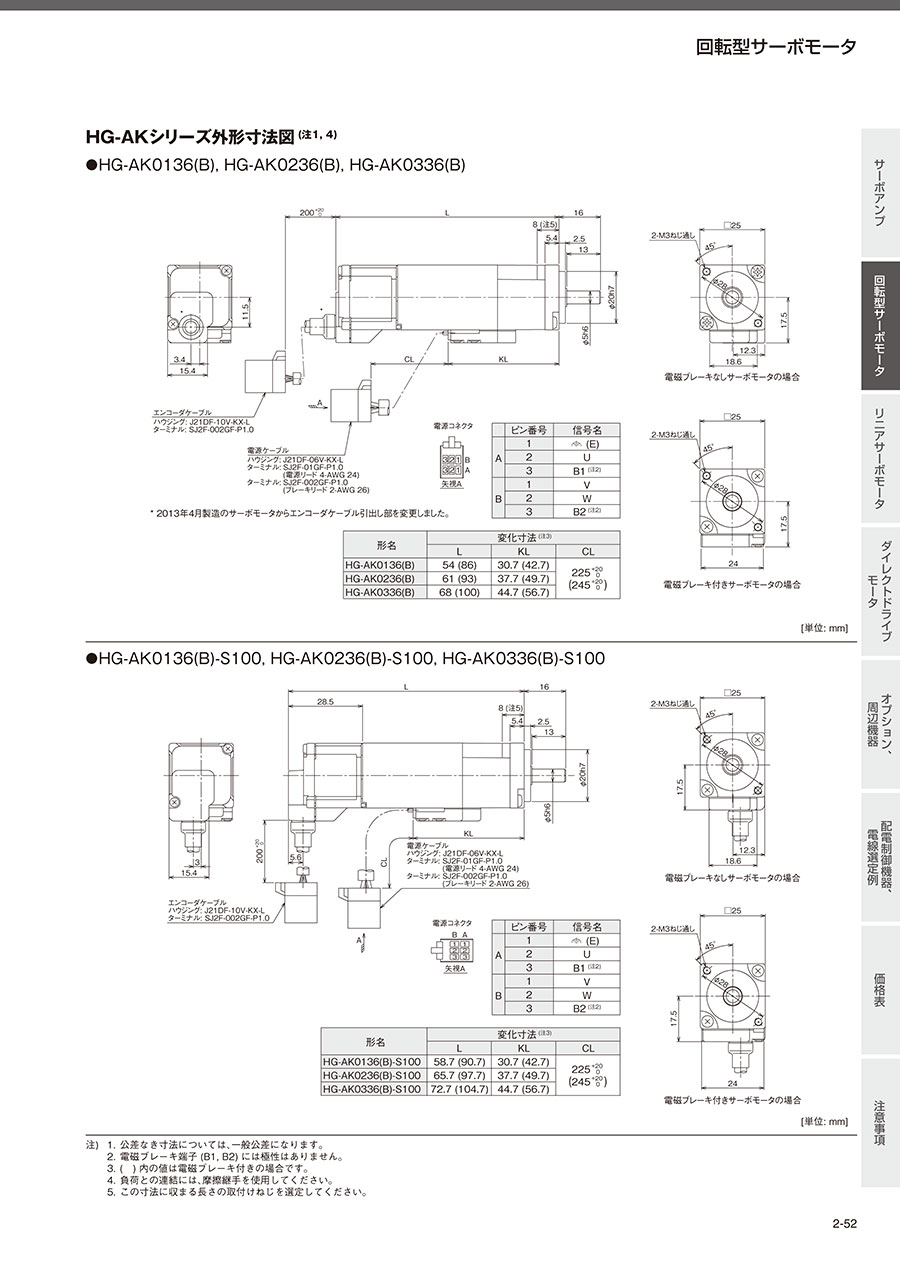

外形図
注）
1. 公差なき寸法については、一般公差になります。
4. 負荷との連結には、摩擦継手を使用してください。
5. この寸法に収まる長さの取付けねじを選定してください。
HG-AK0136（B）、HG-AK0236（B）、HG-AK0336（B）
HG-AK0136（B）-S100、HG-AK0236（B）-S100、HG-AK0336（B）-S100
軸端特殊仕様
Dカット軸
製品仕様
- フランジサイズ□25mmの超小型で、小型装置や装置のヘッダ部への使用に最適です。
仕様
注）
1. サーボモータの慣性モーメントに対する負荷慣性モーメントの比率です。
2. 軸貫通部、コネクタ部および電源ケーブル引出しを除きます。
3. 昇降軸のようにアンバランストルクが発生する機械では、アンバランストルクは定格トルクの70%以下で使用してください。
4. HG-AK_-S100の仕様は、外形寸法図以外HG-AK_と同じです。
電磁ブレーキ仕様（注1）
注）
1. 電磁ブレーキは保持用です。制動用途には使用できません。
2. ブレーキギャップは調整できませんので、制動により再調整が必要になるまでの期間を電磁ブレーキ寿命としています。
HG-AK0136（B）、HG-AK0236（B）、HG-AK0336（B）
HG-AK0136（B）-S100、HG-AK0236（B）-S100、HG-AK0336（B）-S100
注）
2. 電磁ブレーキ端子（B1,B2）には極性はありません。
規格表
単位：mm
| 型番 | 変化寸法（注） | ||
|---|---|---|---|
| L | KL | CL | |
| HG-AK0136（B） | 54（86） | 30.7（42.7） | 225（0～+20） （245（0～+20）） |
| HG-AK0236（B） | 61（93） | 37.7（49.7） | |
| HG-AK0336（B） | 68（100） | 44.7（56.7） | |
| HG-AK0136（B）-S100 | 58.7（90.7） | 30.7（42.7） | 225（0～+20） （245（0～+20）） |
| HG-AK0236（B）-S100 | 65.7（97.7） | 37.7（49.7） | |
| HG-AK0336（B）-S100 | 72.7（104.7） | 44.7（56.7） | |
注）
- （ ）内の値は電磁ブレーキ付きの場合です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
58,955円53,059円 ( 58,365円 ) | 4日目 |
80,699円72,629円 ( 79,892円 ) | 4日目 |
67,113円 ( 73,824円 ) | 4日目 |
59,471円53,523円 ( 58,875円 ) | 4日目 |
81,799円73,619円 ( 80,981円 ) | 4日目 |
57,003円 ( 62,703円 ) | 4日目 |
78,706円 ( 86,577円 ) | 4日目 |
71,704円64,533円 ( 70,986円 ) | 4日目 |
詳細情報
基本情報
【特長】・超小容量・超小型のサーボモータです。・仕様電圧は、DC仕様です。
ご注意
- 三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。
