トランク取手（SUS304）
- 通常単価(税別)
- 3,275円
- 税込単価
- 3,603円
通常出荷日：2日目
ステンレス製でさびにくく、耐久性に優れます。機械部材の一部・取手として使用。
- 本商品は1個単位での販売となります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
TT-3の仕様・寸法情報
本体種類
特殊形
取付方法
丸穴
本体 材質
[ステンレス] SUS304
ピッチ A2(mm)
69
高さ H(mm)
13
グリップ断面形状
丸形
グリップ太さ D(mm)
9
本体 表面処理
[バフ研磨] 鏡面仕上
参考使用荷重(N)
200
寸法 W(mm)
90
ピッチ A3(mm)
49.5
取付穴径ｄ
5.1
トラスココード
849-0117
-
-
商品情報

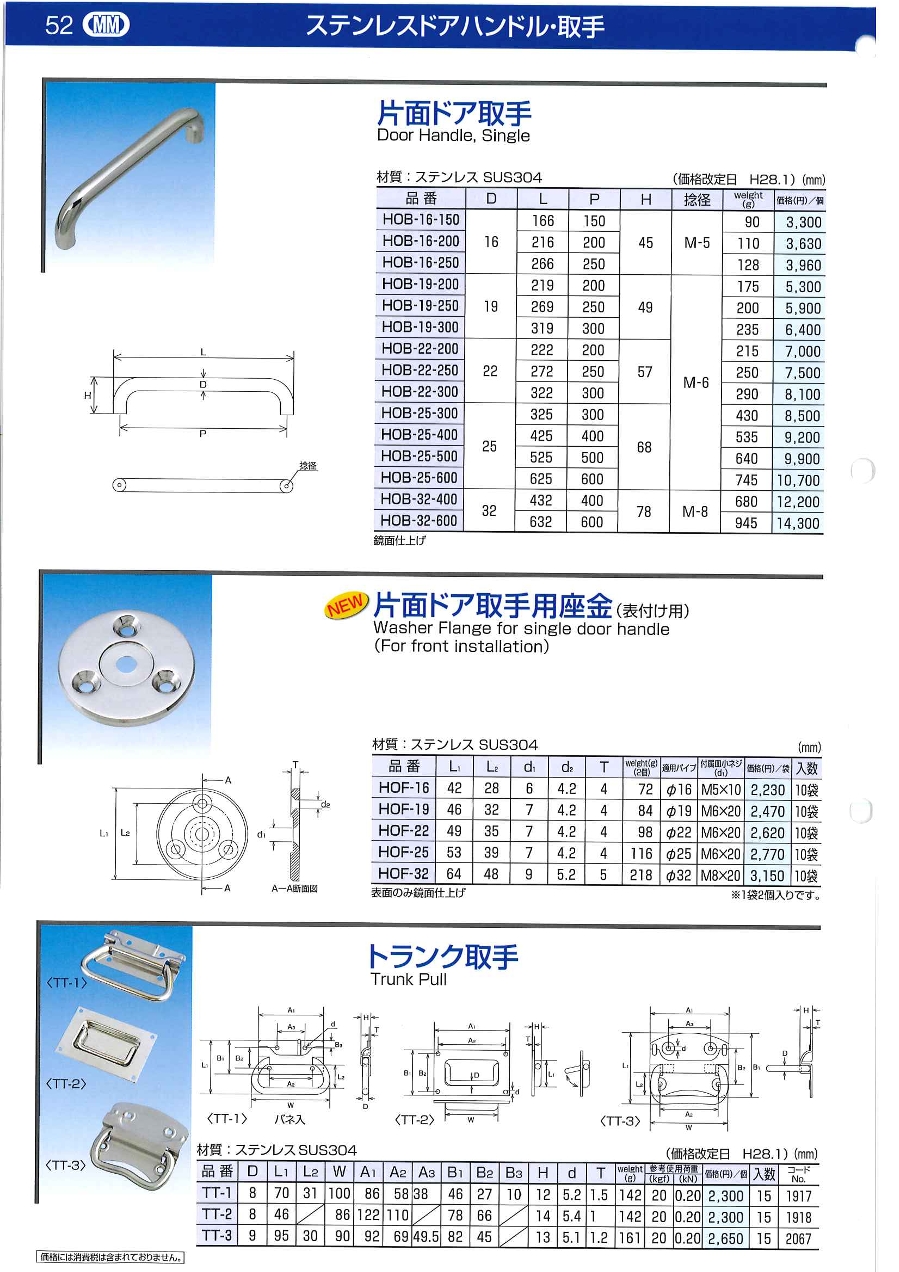

外形図
TT-3
製品仕様
TT-3
材質：ステンレスSUS304
単位：mm
| 型番 | D | L1 | L2 | W | A1 | A2 | A3 | B1 | B2 | H | d | T | 重量（g） | 参考使用荷重 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （kgf） | （kN） | ||||||||||||||
| TT-3 | 9 | 95 | 30 | 90 | 92 | 69 | 49.5 | 82 | 45 | 13 | 5.1 | 1.2 | 161 | 20 | 0.20 |
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。トランク取手（SUS304）の型番TT-3のページです。
型番TT-3に関する仕様情報を記載しております。
