スライドブッシュ SM-W形（ダブル形）
- 通常単価(税別)
- 1,195円～20,096円特別価格
- 税込単価
- 1,315円～22,106円特別価格
ダブル形のリニアブッシュ。【特長】・NBスライドブッシュは丸軸を案内に使用しているので、空間が有効に利...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ダブル形
スライドユニット
NB スライドブッシュはボールの転がり運動を利用した直線運動機構。簡単な機構で低摩擦の直線運動が得られるため、搬送装置・食品機械・半導体製造装置など多岐にわたって使用されている。

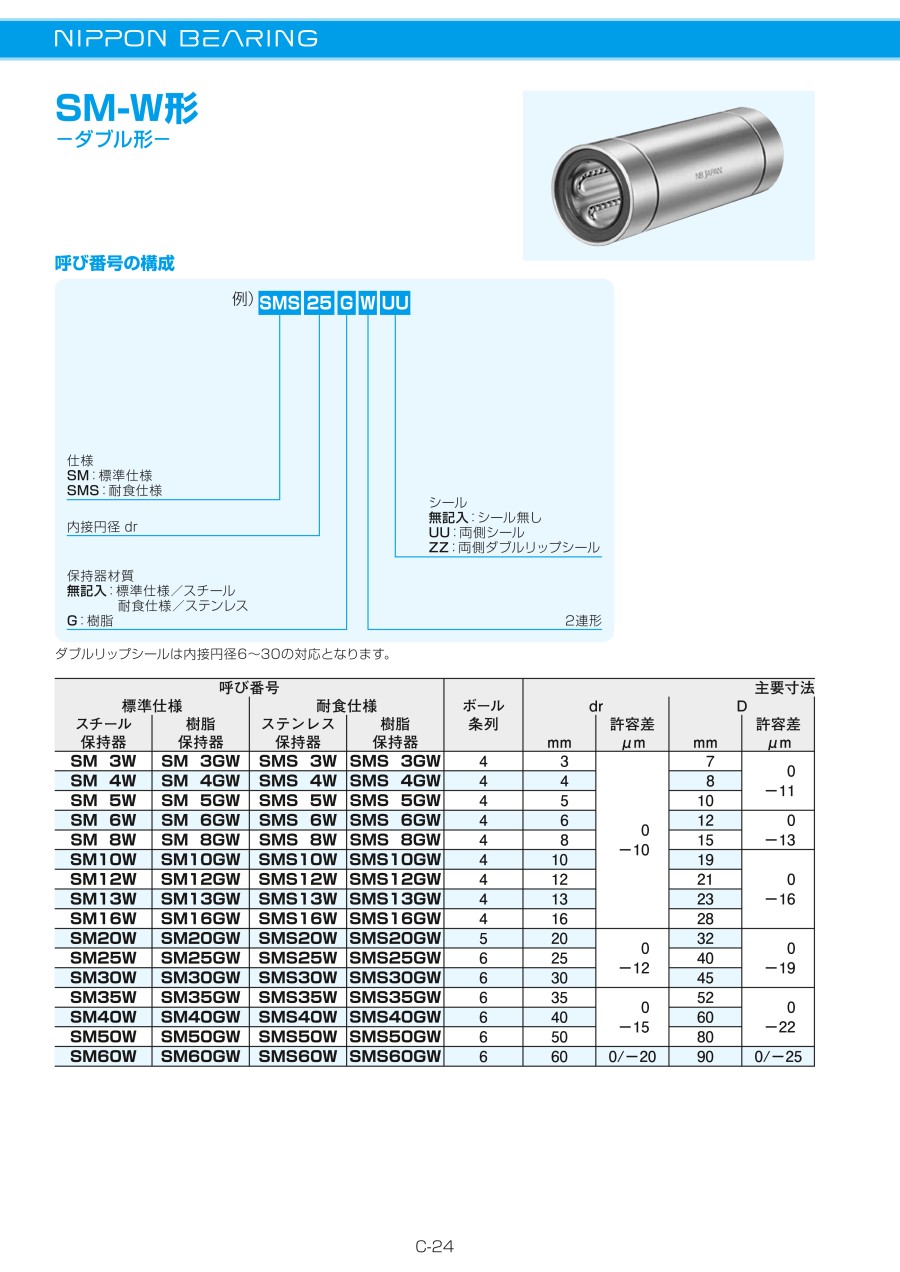

SM-W形の外観
SM-W形の寸法図
SM-W形の寸法図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,450円 ( 1,595円 ) | 在庫品1日目当日出荷可能 |
2,576円 ( 2,834円 ) | 在庫品1日目当日出荷可能 |
1,776円 ( 1,954円 ) | 在庫品1日目当日出荷可能 |
2,586円 ( 2,845円 ) | 在庫品1日目当日出荷可能 |
2,473円 ( 2,720円 ) | 在庫品1日目当日出荷可能 |
1,585円 ( 1,744円 ) | 在庫品1日目当日出荷可能 |
2,551円 ( 2,806円 ) | 在庫品1日目当日出荷可能 |
1,520円1,064円 ( 1,170円 ) | 在庫品1日目当日出荷可能 |
1,605円 ( 1,766円 ) | 在庫品1日目当日出荷可能 |
1,801円 ( 1,981円 ) | 在庫品1日目当日出荷可能 |
2,467円 ( 2,714円 ) | 在庫品1日目当日出荷可能 |
1,428円 ( 1,571円 ) | 在庫品1日目当日出荷可能 |
1,489円 ( 1,638円 ) | 在庫品1日目当日出荷可能 |
2,052円 ( 2,257円 ) | 在庫品1日目当日出荷可能 |
2,432円 ( 2,675円 ) | 在庫品1日目当日出荷可能 |
1,251円 ( 1,376円 ) | 在庫品1日目当日出荷可能 |
1,665円 ( 1,832円 ) | 在庫品1日目当日出荷可能 |
1,195円 ( 1,315円 ) | 4日目 |
2,649円 ( 2,914円 ) | 在庫品1日目当日出荷可能 |
1,427円 ( 1,570円 ) | 在庫品1日目当日出荷可能 |
1,718円 ( 1,890円 ) | 在庫品1日目当日出荷可能 |
2,073円 ( 2,280円 ) | 在庫品1日目当日出荷可能 |
2,601円 ( 2,861円 ) | 在庫品1日目当日出荷可能 |
1,866円1,306円 ( 1,437円 ) | 在庫品1日目当日出荷可能 |
2,070円 ( 2,277円 ) | 在庫品1日目当日出荷可能 |
2,440円 ( 2,684円 ) | 在庫品1日目当日出荷可能 |
1,698円 ( 1,868円 ) | 在庫品1日目当日出荷可能 |
2,008円1,405円 ( 1,546円 ) | 在庫品1日目当日出荷可能 |
2,406円 ( 2,647円 ) | 在庫品1日目当日出荷可能 |
1,935円 ( 2,129円 ) | 4日目 |
2,205円 ( 2,426円 ) | 在庫品1日目当日出荷可能 |
1,810円 ( 1,991円 ) | 3日目 |
2,842円 ( 3,126円 ) | 在庫品1日目当日出荷可能 |
3,097円1,548円 ( 1,703円 ) | 在庫品1日目当日出荷可能 |
3,060円 ( 3,366円 ) | 在庫品1日目当日出荷可能 |
3,623円 ( 3,985円 ) | 在庫品1日目当日出荷可能 |
3,536円 ( 3,890円 ) | 在庫品1日目当日出荷可能 |
5,232円2,092円 ( 2,301円 ) | 在庫品1日目当日出荷可能 |
5,130円 ( 5,643円 ) | 在庫品1日目当日出荷可能 |
5,591円 ( 6,150円 ) | 在庫品1日目当日出荷可能 |
6,745円 ( 7,420円 ) | 在庫品1日目当日出荷可能 |
6,523円 ( 7,175円 ) | 在庫品1日目当日出荷可能 |
8,130円 ( 8,943円 ) | 在庫品1日目当日出荷可能 |
8,709円3,483円 ( 3,831円 ) | 在庫品1日目当日出荷可能 |
13,669円 ( 15,036円 ) | 在庫品1日目当日出荷可能 |
4,512円 ( 4,963円 ) | 在庫品1日目当日出荷可能 |
4,709円 ( 5,180円 ) | 在庫品1日目当日出荷可能 |
2,986円 ( 3,285円 ) | 在庫品1日目当日出荷可能 |
3,143円 ( 3,457円 ) | 在庫品1日目当日出荷可能 |
3,413円 ( 3,754円 ) | 在庫品1日目当日出荷可能 |
3,983円1,593円 ( 1,752円 ) | 在庫品1日目当日出荷可能 |
2,747円 ( 3,022円 ) | 在庫品1日目当日出荷可能 |
2,961円1,184円 ( 1,302円 ) | 在庫品1日目当日出荷可能 |
3,186円 ( 3,505円 ) | 在庫品1日目当日出荷可能 |
2,978円 ( 3,276円 ) | 4日目 |
2,650円 ( 2,915円 ) | 在庫品1日目当日出荷可能 |
2,940円 ( 3,234円 ) | 在庫品1日目当日出荷可能 |
3,108円 ( 3,419円 ) | 在庫品1日目当日出荷可能 |
2,989円 ( 3,288円 ) | 4日目 |
3,496円 ( 3,846円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ダブル形のリニアブッシュ。
【特長】
・NBスライドブッシュは丸軸を案内に使用しているので、空間が有効に利用でき、コンパクトな機構設計に適しています
・NBスライドブッシュには標準形、すきま調整形、開放形、フランジ形など多種類の形状があり、あらゆる使用に対応できます
・NBスライドブッシュには標準仕様・耐食仕様があり、さらに保持器も悪条件に強いスチール製と低騒音・安価の樹脂製が標準化されており、その組合せの中から使用条件に合わせて選択できます
・NBスライドブッシュには完全な互換性があり、シャフトとランダムに組合わせて使用可能です
・現行のシングルリップの異物やゴミなどに対する防塵性はそのままで、グリース漏れの低減ができます
・軌道面は精密研削加工で滑らかに仕上がっており、ボールと軌道面の接触面積が小さいことから、他の直線運動機構に比べて低摩擦を実現しております
【用途】
・簡単な機構で低摩擦の直線運動が得られるため、搬送装置・食品機械・半導体製造装置など多岐にわたって使用されています
