スライドブッシュ SMK形（角フランジ形）

Name: スライドブッシュ SMK形（角フランジ形）
Brand: 日本ベアリング
SKU: 221005392509
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 1,236円～58,655円

税込単価: 1,360円～64,521円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ベアリング

スライドブッシュ SMK-W-E形（ダブル角フランジ形インロー付）

通常価格(税別)： 3,499円 (税込価格：3,849円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ベアリング

スライドブッシュ SM形（標準形）

4.8

通常価格(税別)： 459円 (税込価格：505円)

通常出荷日：在庫品1日目

【特長】・NBスライドブッシュは丸軸を案内に使用しているので、空間が有効に利用...

詳細情報を確認する

タイプ
標準フランジ
フランジ形状
角フランジ
直動/回転運動
リニアブッシュ(直動のみ)
潤滑の種類
なし
ボールの循環種類
シングル

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が93型番あります。

商品情報
型番リスト
詳細情報

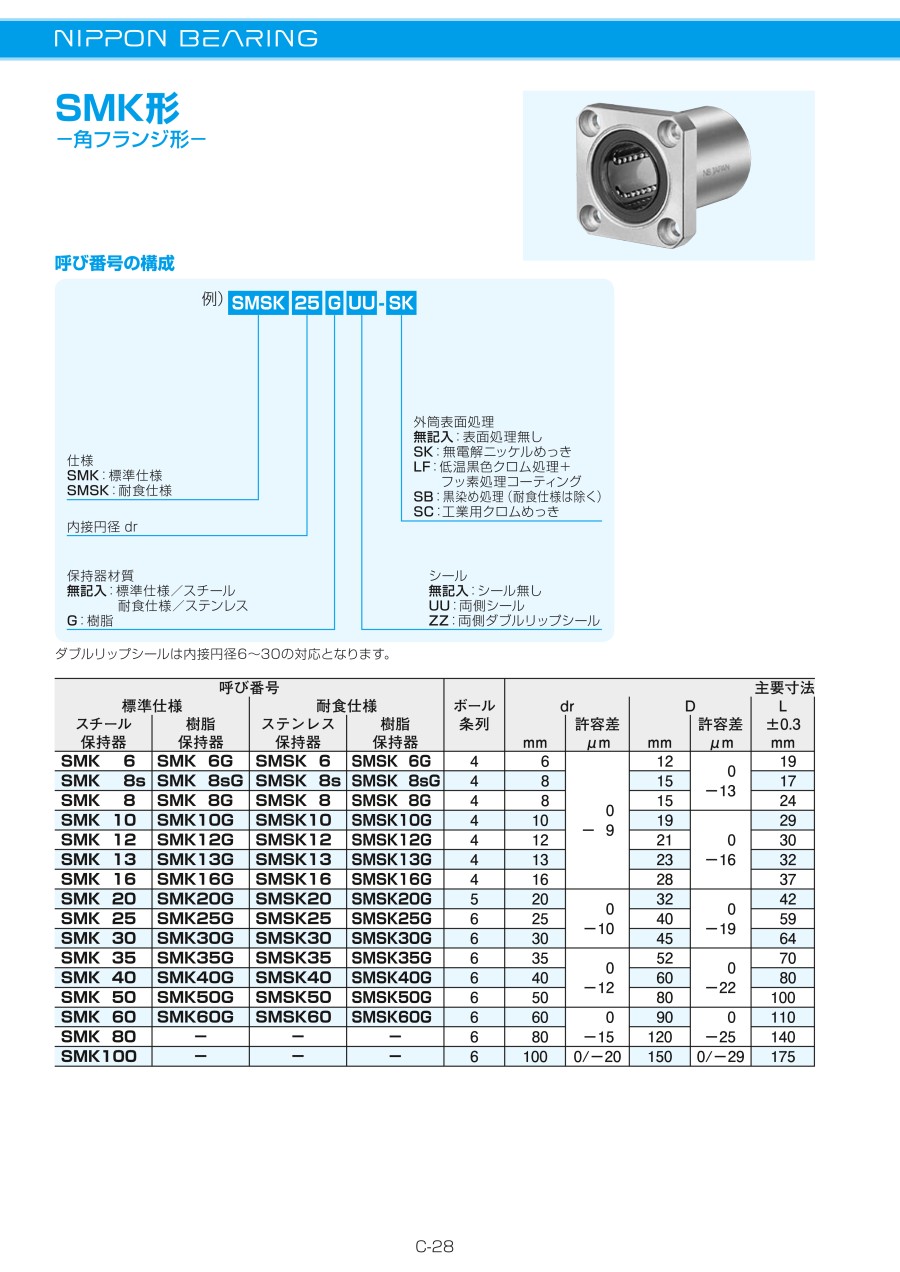

カタログ

商品情報

角フランジ形

スライドユニット
NB スライドブッシュはボールの転がり運動を利用した直線運動機構。簡単な機構で低摩擦の直線運動が得られるため、搬送装置・食品機械・半導体製造装置など多岐にわたって使用されている。

SMK形（角フランジ形）の外観

SMK形（角フランジ形）の寸法図

型番リスト

表示件数

型番

内接円径

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外筒材質

外筒表面処理

外径 D

(φ)

保持器材質

防塵シール

耐食仕様

外筒表面処理詳細

最小発注数量

6	206	19	[鉄] 軸受鋼	表面処理なし	12	スチール	シール無し	未対応	表面処理無し	1個
6	206	19	[鉄] 軸受鋼	表面処理なし	12	樹脂	両端シール付き	未対応	表面処理無し	1個
6	206	19	[鉄] 軸受鋼	表面処理なし	12	スチール	両端シール付き	未対応	表面処理無し	1個
8	274	24	[鉄] 軸受鋼	表面処理なし	15	スチール	シール無し	未対応	表面処理無し	1個
8	274	24	[鉄] 軸受鋼	表面処理なし	15	樹脂	シール無し	未対応	表面処理無し	1個
8	274	24	[鉄] 軸受鋼	表面処理なし	15	樹脂	両端シール付き	未対応	表面処理無し	1個
8	176	17	[鉄] 軸受鋼	表面処理なし	15	スチール	シール無し	未対応	表面処理無し	1個
8	176	17	[鉄] 軸受鋼	表面処理なし	15	樹脂	両端シール付き	未対応	表面処理無し	1個
8	176	17	[鉄] 軸受鋼	表面処理なし	15	スチール	両端シール付き	未対応	表面処理無し	1個
8	274	24	[鉄] 軸受鋼	表面処理なし	15	スチール	両端シール付き	未対応	表面処理無し	1個
10	372	29	[鉄] 軸受鋼	表面処理なし	19	スチール	シール無し	未対応	表面処理無し	1個
10	372	29	[鉄] 軸受鋼	表面処理なし	19	樹脂	シール無し	未対応	表面処理無し	1個
10	372	29	[鉄] 軸受鋼	表面処理なし	19	樹脂	両端シール付き	未対応	表面処理無し	1個
10	372	29	[鉄] 軸受鋼	表面処理なし	19	スチール	両端シール付き	未対応	表面処理無し	1個
12	510	30	[鉄] 軸受鋼	表面処理なし	21	スチール	シール無し	未対応	表面処理無し	1個
12	510	30	[鉄] 軸受鋼	表面処理なし	21	樹脂	シール無し	未対応	表面処理無し	1個
12	510	30	[鉄] 軸受鋼	表面処理なし	21	樹脂	両端シール付き	未対応	表面処理無し	1個
12	510	30	[鉄] 軸受鋼	表面処理あり	21	樹脂	両端シール付き	未対応	無電解ニッケルめっき	1個
12	510	30	[鉄] 軸受鋼	表面処理なし	21	スチール	両端シール付き	未対応	表面処理無し	1個
13	510	32	[鉄] 軸受鋼	表面処理なし	23	スチール	シール無し	未対応	表面処理無し	1個
13	510	32	[鉄] 軸受鋼	表面処理なし	23	樹脂	両端シール付き	未対応	表面処理無し	1個
13	510	32	[鉄] 軸受鋼	表面処理なし	23	スチール	両端シール付き	未対応	表面処理無し	1個
16	774	37	[鉄] 軸受鋼	表面処理なし	28	スチール	シール無し	未対応	表面処理無し	1個
16	774	37	[鉄] 軸受鋼	表面処理なし	28	樹脂	シール無し	未対応	表面処理無し	1個
16	774	37	[鉄] 軸受鋼	表面処理なし	28	樹脂	両端シール付き	未対応	表面処理無し	1個
16	774	37	[鉄] 軸受鋼	表面処理なし	28	スチール	両端シール付き	未対応	表面処理無し	1個
20	882	42	[鉄] 軸受鋼	表面処理なし	32	スチール	シール無し	未対応	表面処理無し	1個
20	882	42	[鉄] 軸受鋼	表面処理なし	32	樹脂	シール無し	未対応	表面処理無し	1個
20	882	42	[鉄] 軸受鋼	表面処理なし	32	樹脂	両端シール付き	未対応	表面処理無し	1個
20	882	42	[鉄] 軸受鋼	表面処理なし	32	スチール	両端シール付き	未対応	表面処理無し	1個
25	980	59	[鉄] 軸受鋼	表面処理なし	40	スチール	シール無し	未対応	表面処理無し	1個
25	980	59	[鉄] 軸受鋼	表面処理なし	40	樹脂	シール無し	未対応	表面処理無し	1個
25	980	59	[鉄] 軸受鋼	表面処理なし	40	樹脂	両端シール付き	未対応	表面処理無し	1個
25	980	59	[鉄] 軸受鋼	表面処理なし	40	スチール	両端シール付き	未対応	表面処理無し	1個
30	1570	64	[鉄] 軸受鋼	表面処理なし	45	樹脂	シール無し	未対応	表面処理無し	1個
30	1570	64	[鉄] 軸受鋼	表面処理なし	45	スチール	両端シール付き	未対応	表面処理無し	1個
35	1670	70	[鉄] 軸受鋼	表面処理なし	52	スチール	シール無し	未対応	表面処理無し	1個
35	1670	70	[鉄] 軸受鋼	表面処理なし	52	樹脂	シール無し	未対応	表面処理無し	1個
35	1670	70	[鉄] 軸受鋼	表面処理なし	52	スチール	両端シール付き	未対応	表面処理無し	1個
40	2160	80	[鉄] 軸受鋼	表面処理なし	60	スチール	シール無し	未対応	表面処理無し	1個
40	2160	80	[鉄] 軸受鋼	表面処理なし	60	樹脂	シール無し	未対応	表面処理無し	1個
40	2160	80	[鉄] 軸受鋼	表面処理なし	60	樹脂	両端シール付き	未対応	表面処理無し	1個
40	2160	80	[鉄] 軸受鋼	表面処理なし	60	スチール	両端シール付き	未対応	表面処理無し	1個
50	3820	100	[鉄] 軸受鋼	表面処理なし	80	スチール	シール無し	未対応	表面処理無し	1個
50	3820	100	[鉄] 軸受鋼	表面処理なし	80	樹脂	シール無し	未対応	表面処理無し	1個
50	3820	100	[鉄] 軸受鋼	表面処理なし	80	樹脂	両端シール付き	未対応	表面処理無し	1個
50	3820	100	[鉄] 軸受鋼	表面処理なし	80	スチール	両端シール付き	未対応	表面処理無し	1個
60	4700	110	[鉄] 軸受鋼	表面処理なし	90	スチール	シール無し	未対応	表面処理無し	1個
60	4700	110	[鉄] 軸受鋼	表面処理なし	90	スチール	両端シール付き	未対応	表面処理無し	1個
6	206	19	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	12	樹脂	シール無し	対応	表面処理無し	1個
6	206	19	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	12	樹脂	両端シール付き	対応	表面処理無し	1個
6	206	19	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	12	ステンレス	両端シール付き	対応	表面処理無し	1個
8	274	24	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	15	ステンレス	シール無し	対応	表面処理無し	1個
8	274	24	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	15	樹脂	両端シール付き	対応	表面処理無し	1個
8	176	17	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	15	ステンレス	シール無し	対応	表面処理無し	1個
8	176	17	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	15	樹脂	シール無し	対応	表面処理無し	1個
8	176	17	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	15	ステンレス	両端シール付き	対応	表面処理無し	1個
8	274	24	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	15	ステンレス	両端シール付き	対応	表面処理無し	1個
10	372	29	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	19	ステンレス	シール無し	対応	表面処理無し	1個
10	372	29	[ステンレス] マルテンサイト系ステンレス鋼	表面処理なし	19	樹脂	シール無し	対応	表面処理無し	1個

通常単価(税別) (税込単価)	通常出荷日

2,106円 ( 2,317円 )	在庫品1日目当日出荷可能
1,651円 ( 1,816円 )	在庫品1日目当日出荷可能
2,419円 ( 2,661円 )	在庫品1日目当日出荷可能
2,264円 ( 2,490円 )	在庫品1日目当日出荷可能
1,408円 ( 1,549円 )	在庫品1日目当日出荷可能
1,613円 ( 1,774円 )	在庫品1日目当日出荷可能
1,787円 ( 1,966円 )	在庫品1日目当日出荷可能
1,236円 ( 1,360円 )	在庫品1日目当日出荷可能
2,194円 ( 2,413円 )	在庫品1日目当日出荷可能
2,515円 ( 2,767円 )	在庫品1日目当日出荷可能
1,564円 ( 1,720円 )	3日目
1,391円 ( 1,530円 )	在庫品1日目当日出荷可能
1,527円 ( 1,680円 )	在庫品1日目当日出荷可能
2,544円 ( 2,798円 )	在庫品1日目当日出荷可能
2,599円 ( 2,859円 )	在庫品1日目当日出荷可能
1,562円 ( 1,718円 )	在庫品1日目当日出荷可能
1,676円 ( 1,844円 )	在庫品1日目当日出荷可能
1,496円 ( 1,646円 )	4日目
2,582円 ( 2,840円 )	在庫品1日目当日出荷可能
2,544円 ( 2,798円 )	在庫品1日目当日出荷可能
2,087円 ( 2,296円 )	在庫品1日目当日出荷可能
2,809円 ( 3,090円 )	3日目
2,974円 ( 3,271円 )	在庫品1日目当日出荷可能
2,026円 ( 2,229円 )	在庫品1日目当日出荷可能
2,336円 ( 2,570円 )	在庫品1日目当日出荷可能
2,941円 ( 3,235円 )	在庫品1日目当日出荷可能
2,999円 ( 3,299円 )	在庫品1日目当日出荷可能
2,862円 ( 3,148円 )	在庫品1日目当日出荷可能
2,596円 ( 2,856円 )	在庫品1日目当日出荷可能
3,327円 ( 3,660円 )	在庫品1日目当日出荷可能
4,048円 ( 4,453円 )	在庫品1日目当日出荷可能
2,936円 ( 3,230円 )	在庫品1日目当日出荷可能
3,067円 ( 3,374円 )	在庫品1日目当日出荷可能
4,550円 ( 5,005円 )	在庫品1日目当日出荷可能
4,128円 ( 4,541円 )	在庫品1日目当日出荷可能
6,095円 ( 6,705円 )	在庫品1日目当日出荷可能
7,366円 ( 8,103円 )	在庫品1日目当日出荷可能
5,630円 ( 6,193円 )	在庫品1日目当日出荷可能
6,558円 ( 7,214円 )	4日目
9,955円 ( 10,951円 )	在庫品1日目当日出荷可能
6,754円 ( 7,429円 )	在庫品1日目当日出荷可能
7,153円 ( 7,868円 )	在庫品1日目当日出荷可能
11,518円 ( 12,670円 )	在庫品1日目当日出荷可能
15,753円 ( 17,328円 )	在庫品1日目当日出荷可能
9,573円 ( 10,530円 )	在庫品1日目当日出荷可能
10,899円 ( 11,989円 )	在庫品1日目当日出荷可能
17,159円 ( 18,875円 )	在庫品1日目当日出荷可能
27,424円 ( 30,166円 )	在庫品1日目当日出荷可能
27,340円 ( 30,074円 )	在庫品1日目当日出荷可能
2,859円 ( 3,145円 )	在庫品1日目当日出荷可能
3,121円 ( 3,433円 )	在庫品1日目当日出荷可能
3,316円 ( 3,648円 )	4日目
2,875円 ( 3,163円 )	4日目
3,347円 ( 3,682円 )	在庫品1日目当日出荷可能
2,748円 ( 3,023円 )	4日目
2,489円 ( 2,738円 )	30日目
3,220円 ( 3,542円 )	4日目
4,064円 ( 4,470円 )	在庫品1日目当日出荷可能
2,979円 ( 3,277円 )	4日目
2,923円 ( 3,215円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・NBスライドブッシュは丸軸を案内に使用しているので、空間が有効に利用でき、コンパクトな機構設計に適しています
・NBスライドブッシュには標準仕様・耐食仕様があり、さらに保持器も悪条件に強いスチール製と低騒音・安価の樹脂製が標準化されており、その組合せの中から使用条件に合わせて選択できます
・NBスライドブッシュには完全な互換性があり、シャフトとランダムに組合わせて使用可能です
・バリエーション豊富なフランジタイプで、角フランジ形
・外筒とフランジは一体形のため取り付けが簡単
【用途】
・簡単な機構で低摩擦の直線運動が得られるため、搬送装置・食品機械・半導体製造装置など多岐にわたって使用されています

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ベアリング
スライドブッシュ SMT形（二面取りフランジ形）
日本ベアリング製二面フランジリニアブッシュシングルタイプです。
日本ベアリング
スライドブッシュ SMF形（丸フランジ形）
日本ベアリング製丸フランジリニアブッシュシングルタイプです。
日本ベアリング
シャフトサポーター（SHF形）
フランジ形状のシャフトサポーター。コンパクトな設計でアルミ鋳物製を使用。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドブッシュ SMK形（角フランジ形）のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

工具用

満足度：4.02023/06/07

社内で使用している工具をスライドさせる軸受けとして購入しました。今のところ問題なく使えています。

0人が参考にしています。

摺動機構部品として

満足度：5.02020/01/29

外販設備付帯の摺動機構部品として使用しています。初期設計時、性能に信頼の於ける有名ブランド品ということで選定し実装したと...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q購入後はそのまま使用可能でしょうか？

納品時には防錆油のみ塗布です。使用用途に応じた潤滑剤を塗布して使用願います。（油潤滑、グリース潤滑）
