日本ベアリング

スライドブッシュ SMF形（丸フランジ形）

Name: スライドブッシュ SMF形（丸フランジ形）
Brand: 日本ベアリング
SKU: 221005392464
Rating: 5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 1,000円～48,124円

税込単価: 1,100円～52,936円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ベアリング

スライドブッシュ SMK形（角フランジ形）

4.5

通常価格(税別)： 1,236円 (税込価格：1,360円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ベアリング

スライドブッシュ SMF-E形（丸フランジ形インロー付）

通常価格(税別)： 1,748円 (税込価格：1,923円)

通常出荷日：在庫品1日目

シンプルな機構で低摩擦の直線運動が得られるリニアブッシュ。【特長】・NBスライ...

詳細情報を確認する

タイプ
標準フランジ
フランジ形状
丸フランジ
直動/回転運動
リニアブッシュ(直動のみ)
外筒表面処理
表面処理なし
潤滑の種類
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が85型番あります。

商品情報
型番リスト
詳細情報

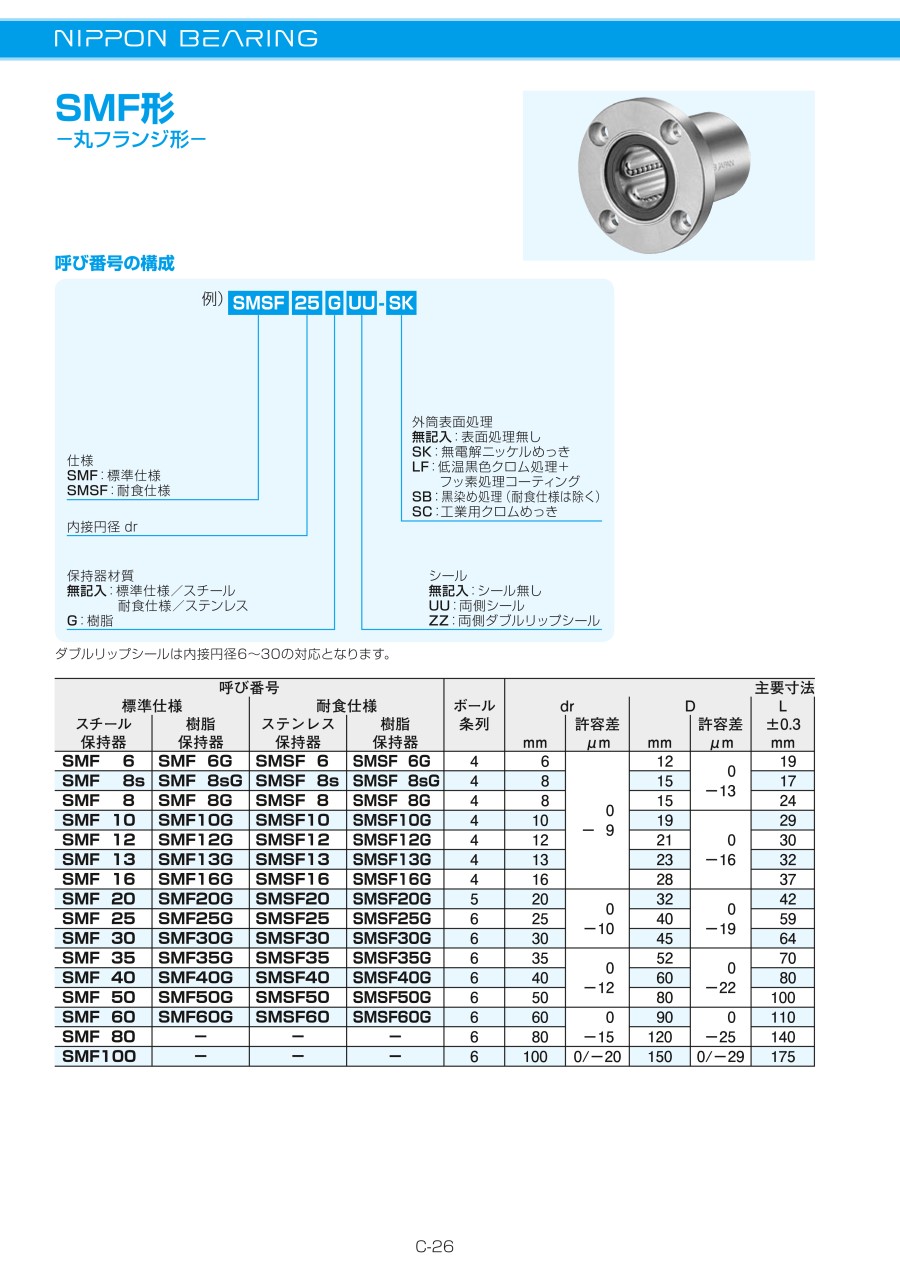

カタログ

商品情報

外形図

規格表

1N≒0.102kgf

選定サポート情報

注文例

ダブルリップシールは内接円径6～30の対応となります。

型番リスト

表示件数

型番

内接円径

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外筒材質

外径 D

(φ)

保持器材質

防塵シール

耐食仕様

最小発注数量

6	206	19	[鉄] 軸受鋼	12	樹脂	シール無し	未対応	1個
6	206	19	[鉄] 軸受鋼	12	樹脂	両端シール付き	未対応	1個
6	206	19	[鉄] 軸受鋼	12	スチール	両端シール付き	未対応	1個
8	274	24	[鉄] 軸受鋼	15	樹脂	両端シール付き	未対応	1個
8	176	17	[鉄] 軸受鋼	15	スチール	シール無し	未対応	1個
8	274	24	[鉄] 軸受鋼	15	スチール	両端シール付き	未対応	1個
10	372	29	[鉄] 軸受鋼	19	スチール	シール無し	未対応	1個
10	372	29	[鉄] 軸受鋼	19	樹脂	シール無し	未対応	1個
10	372	29	[鉄] 軸受鋼	19	樹脂	両端シール付き	未対応	1個
10	372	29	[鉄] 軸受鋼	19	スチール	両端シール付き	未対応	1個
12	510	30	[鉄] 軸受鋼	21	スチール	シール無し	未対応	1個
12	510	30	[鉄] 軸受鋼	21	樹脂	シール無し	未対応	1個
12	510	30	[鉄] 軸受鋼	21	樹脂	両端シール付き	未対応	1個
12	510	30	[鉄] 軸受鋼	21	スチール	両端シール付き	未対応	1個
13	510	32	[鉄] 軸受鋼	23	スチール	シール無し	未対応	1個
13	510	32	[鉄] 軸受鋼	23	樹脂	シール無し	未対応	1個
13	510	32	[鉄] 軸受鋼	23	スチール	両端シール付き	未対応	1個
16	774	37	[鉄] 軸受鋼	28	スチール	シール無し	未対応	1個
16	774	37	[鉄] 軸受鋼	28	樹脂	シール無し	未対応	1個
16	774	37	[鉄] 軸受鋼	28	樹脂	両端シール付き	未対応	1個
16	774	37	[鉄] 軸受鋼	28	スチール	両端シール付き	未対応	1個
20	882	42	[鉄] 軸受鋼	32	スチール	シール無し	未対応	1個
20	882	42	[鉄] 軸受鋼	32	樹脂	シール無し	未対応	1個
20	882	42	[鉄] 軸受鋼	32	樹脂	両端シール付き	未対応	1個
20	882	42	[鉄] 軸受鋼	32	スチール	両端シール付き	未対応	1個
25	980	59	[鉄] 軸受鋼	40	スチール	シール無し	未対応	1個
25	980	59	[鉄] 軸受鋼	40	樹脂	シール無し	未対応	1個
25	980	59	[鉄] 軸受鋼	40	樹脂	両端シール付き	未対応	1個
25	980	59	[鉄] 軸受鋼	40	スチール	両端シール付き	未対応	1個
30	1570	64	[鉄] 軸受鋼	45	スチール	シール無し	未対応	1個
30	1570	64	[鉄] 軸受鋼	45	樹脂	シール無し	未対応	1個
30	1570	64	[鉄] 軸受鋼	45	スチール	両端シール付き	未対応	1個
35	1670	70	[鉄] 軸受鋼	52	樹脂	シール無し	未対応	1個
35	1670	70	[鉄] 軸受鋼	52	樹脂	両端シール付き	未対応	1個
35	1670	70	[鉄] 軸受鋼	52	スチール	両端シール付き	未対応	1個
40	2160	80	[鉄] 軸受鋼	60	スチール	シール無し	未対応	1個
40	2160	80	[鉄] 軸受鋼	60	樹脂	両端シール付き	未対応	1個
40	2160	80	[鉄] 軸受鋼	60	スチール	両端シール付き	未対応	1個
50	3820	100	[鉄] 軸受鋼	80	スチール	シール無し	未対応	1個
50	3820	100	[鉄] 軸受鋼	80	樹脂	シール無し	未対応	1個
50	3820	100	[鉄] 軸受鋼	80	樹脂	両端シール付き	未対応	1個
50	3820	100	[鉄] 軸受鋼	80	スチール	両端シール付き	未対応	1個
60	4700	110	[鉄] 軸受鋼	90	スチール	シール無し	未対応	1個
60	4700	110	[鉄] 軸受鋼	90	樹脂	シール無し	未対応	1個
60	4700	110	[鉄] 軸受鋼	90	スチール	両端シール付き	未対応	1個
6	206	19	[ステンレス] マルテンサイト系ステンレス鋼	12	ステンレス	シール無し	対応	1個
6	206	19	[ステンレス] マルテンサイト系ステンレス鋼	12	樹脂	両端シール付き	対応	1個
6	206	19	[ステンレス] マルテンサイト系ステンレス鋼	12	ステンレス	両端シール付き	対応	1個
8	274	24	[ステンレス] マルテンサイト系ステンレス鋼	15	ステンレス	シール無し	対応	1個
8	274	24	[ステンレス] マルテンサイト系ステンレス鋼	15	樹脂	シール無し	対応	1個
8	274	24	[ステンレス] マルテンサイト系ステンレス鋼	15	樹脂	両端シール付き	対応	1個
10	372	29	[ステンレス] マルテンサイト系ステンレス鋼	19	樹脂	両端シール付き	対応	1個
12	510	30	[ステンレス] マルテンサイト系ステンレス鋼	21	樹脂	シール無し	対応	1個
12	510	30	[ステンレス] マルテンサイト系ステンレス鋼	21	樹脂	両端シール付き	対応	1個
13	510	32	[ステンレス] マルテンサイト系ステンレス鋼	23	ステンレス	シール無し	対応	1個
13	510	32	[ステンレス] マルテンサイト系ステンレス鋼	23	樹脂	シール無し	対応	1個
16	774	37	[ステンレス] マルテンサイト系ステンレス鋼	28	ステンレス	シール無し	対応	1個
16	774	37	[ステンレス] マルテンサイト系ステンレス鋼	28	樹脂	シール無し	対応	1個
16	774	37	[ステンレス] マルテンサイト系ステンレス鋼	28	樹脂	両端シール付き	対応	1個
16	774	37	[ステンレス] マルテンサイト系ステンレス鋼	28	ステンレス	両端シール付き	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,000円 ( 1,100円 )	在庫品1日目当日出荷可能
1,501円 ( 1,651円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
1,689円 ( 1,858円 )	在庫品1日目当日出荷可能
2,091円 ( 2,300円 )	39日目
2,149円 ( 2,364円 )	在庫品1日目当日出荷可能
2,374円 ( 2,611円 )	在庫品1日目当日出荷可能
1,341円 ( 1,475円 )	在庫品1日目当日出荷可能
1,726円 ( 1,899円 )	在庫品1日目当日出荷可能
2,721円 ( 2,993円 )	在庫品1日目当日出荷可能
2,295円 ( 2,525円 )	在庫品1日目当日出荷可能
1,572円 ( 1,729円 )	在庫品1日目当日出荷可能
1,892円 ( 2,081円 )	在庫品1日目当日出荷可能
2,432円 ( 2,675円 )	在庫品1日目当日出荷可能
2,577円 ( 2,835円 )	在庫品1日目当日出荷可能
1,677円 ( 1,845円 )	在庫品1日目当日出荷可能
2,852円 ( 3,137円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
1,914円 ( 2,105円 )	在庫品1日目当日出荷可能
2,330円 ( 2,563円 )	在庫品1日目当日出荷可能
2,731円 ( 3,004円 )	在庫品1日目当日出荷可能
3,014円 ( 3,315円 )	在庫品1日目当日出荷可能
2,582円 ( 2,840円 )	在庫品1日目当日出荷可能
2,499円 ( 2,749円 )	在庫品1日目当日出荷可能
3,068円 ( 3,375円 )	在庫品1日目当日出荷可能
3,621円 ( 3,983円 )	在庫品1日目当日出荷可能
3,502円 ( 3,852円 )	在庫品1日目当日出荷可能
3,224円 ( 3,546円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
5,022円 ( 5,524円 )	在庫品1日目当日出荷可能
3,554円 ( 3,909円 )	在庫品1日目当日出荷可能
5,440円 ( 5,984円 )	在庫品1日目当日出荷可能
4,897円 ( 5,387円 )	在庫品1日目当日出荷可能
5,857円 ( 6,443円 )	在庫品1日目当日出荷可能
7,060円 ( 7,766円 )	在庫品1日目当日出荷可能
8,326円 ( 9,159円 )	在庫品1日目当日出荷可能
6,790円 ( 7,469円 )	在庫品1日目当日出荷可能
9,589円 ( 10,548円 )	在庫品1日目当日出荷可能
13,559円 ( 14,915円 )	在庫品1日目当日出荷可能
9,009円 ( 9,910円 )	在庫品1日目当日出荷可能
9,588円 ( 10,547円 )	在庫品1日目当日出荷可能
13,223円 ( 14,545円 )	4日目
23,087円 ( 25,396円 )	在庫品1日目当日出荷可能
16,006円 ( 17,607円 )	在庫品1日目当日出荷可能
23,136円 ( 25,450円 )	在庫品1日目当日出荷可能
2,861円 ( 3,147円 )	在庫品1日目当日出荷可能
2,773円 ( 3,050円 )	在庫品1日目当日出荷可能
3,194円 ( 3,513円 )	在庫品1日目当日出荷可能
3,042円 ( 3,346円 )	在庫品1日目当日出荷可能
2,219円 ( 2,441円 )	在庫品1日目当日出荷可能
2,913円 ( 3,204円 )	在庫品1日目当日出荷可能
3,011円 ( 3,312円 )	在庫品1日目当日出荷可能
2,722円 ( 2,994円 )	在庫品1日目当日出荷可能
3,023円 ( 3,325円 )	在庫品1日目当日出荷可能
3,643円 ( 4,007円 )	在庫品1日目当日出荷可能
2,626円 ( 2,889円 )	在庫品1日目当日出荷可能
4,402円 ( 4,842円 )	在庫品1日目当日出荷可能
2,754円 ( 3,029円 )	4日目
3,839円 ( 4,223円 )	在庫品1日目当日出荷可能
3,653円 ( 4,018円 )	3日目

基本情報

基本情報

シンプルな機構で低摩擦の直線運動が得られるリニアブッシュ。
【特長】
・NBスライドブッシュは丸軸を案内に使用しているので、空間が有効に利用でき、コンパクトな機構設計に適しています
・NBスライドブッシュには標準形、すきま調整形、開放形、フランジ形など多種類の形状があり、あらゆる使用に対応できます
・NBスライドブッシュには標準仕様・耐食仕様があり、さらに保持器も悪条件に強いスチール製と低騒音・安価の樹脂製が標準化されており、その組合せの中から使用条件に合わせて選択できます
・NBスライドブッシュには完全な互換性があり、シャフトとランダムに組合わせて使用可能です
・現行のシングルリップの異物やゴミなどに対する防塵性はそのままで、グリース漏れの低減ができます
・軌道面は精密研削加工で滑らかに仕上がっており、ボールと軌道面の接触面積が小さいことから、他の直線運動機構に比べて低摩擦を実現しております
・バリエーション豊富なフランジタイプで、丸フランジ形。外筒とフランジは一体形のため取り付けが簡単
【用途】
・簡単な機構で低摩擦の直線運動が得られるため、搬送装置・食品機械・半導体製造装置など多岐にわたって使用されています
・自動化機械、半導体製造装置、エアーシリンダー等

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日本ベアリング
スライドブッシュ SMK形（角フランジ形）
日本ベアリング製角フランジリニアブッシュシングルタイプです。
日本ベアリング
スライドブッシュ SMT形（二面取りフランジ形）
日本ベアリング製二面フランジリニアブッシュシングルタイプです。
日本ベアリング
シャフトサポーター（SHF形）
フランジ形状のシャフトサポーター。コンパクトな設計でアルミ鋳物製を使用。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドブッシュ SMF形（丸フランジ形）のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

社内加工機新規

満足度：5.02022/05/10

加工機の作成に使用しました。不具合は全くなく見た目も綺麗です。

0人が参考にしています。

当社製品の改良に使用しました

満足度：5.02019/09/18

当社で納めた生産設備において、客先より要望があり、こちらの部品を軸を延長する部分に使用して稼動範囲を広げました。改良にあ...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q購入後はそのまま使用可能でしょうか？

納品時には防錆油のみ塗布です。使用用途に応じた潤滑剤を塗布して使用願います。（油潤滑、グリース潤滑）
