スライドブッシュ SMF-W-E形（ダブル丸フランジ形インロー付）

カタログ |

数量スライド割引
当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 3,392円～66,138円

税込単価: 3,731円～72,752円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ベアリング

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ベアリング

通常出荷日：在庫品1日目

ダブル形のリニアブッシュ。【特長】・ダブル丸フランジ形インロー付。シンプルな...

タイプ
インローフランジ
フランジ形状
丸フランジ
直動/回転運動
リニアブッシュ(直動のみ)
外筒表面処理
表面処理なし
潤滑の種類
なし
防塵シール
両端シール付き

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ダブル丸フランジ形インロー付

スライドユニット
NB スライドブッシュはボールの転がり運動を利用した直線運動機構。簡単な機構で低摩擦の直線運動が得られるため、搬送装置・食品機械・半導体製造装置など多岐にわたって使用されている。

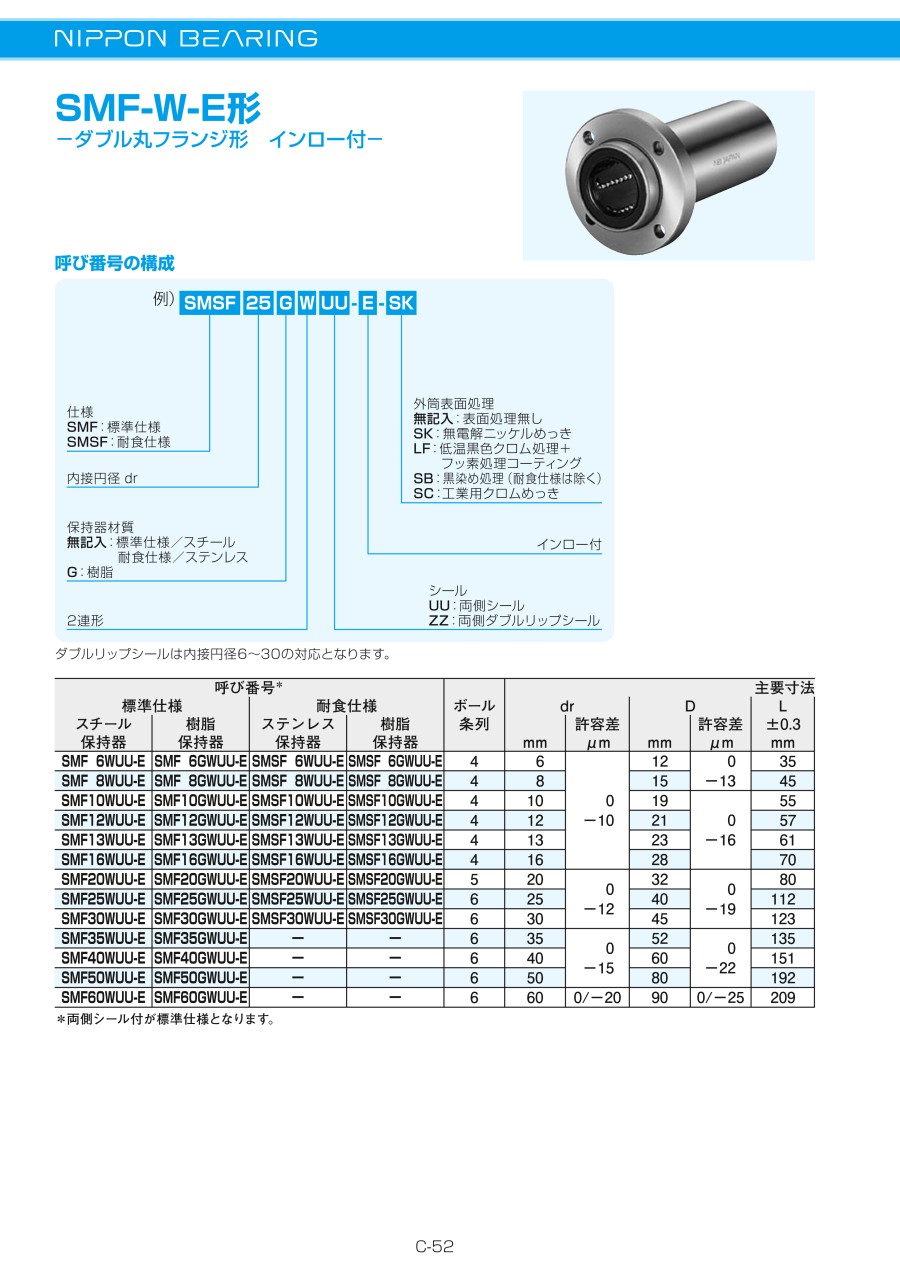

SMF-W-E形の外観

SMF-W-E形の寸法図

型番リスト

表示件数

型番

内接円径

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外筒材質

外径 D

(φ)

保持器材質

耐食仕様

最小発注数量

6	323	35	[鉄] 軸受鋼	12	樹脂	未対応	1個
6	323	35	[鉄] 軸受鋼	12	スチール	未対応	1個
8	431	45	[鉄] 軸受鋼	15	樹脂	未対応	1個
8	431	45	[鉄] 軸受鋼	15	スチール	未対応	1個
10	588	55	[鉄] 軸受鋼	19	樹脂	未対応	1個
10	588	55	[鉄] 軸受鋼	19	スチール	未対応	1個
12	813	57	[鉄] 軸受鋼	21	スチール	未対応	1個
13	813	61	[鉄] 軸受鋼	23	樹脂	未対応	1個
13	813	61	[鉄] 軸受鋼	23	スチール	未対応	1個
16	1230	70	[鉄] 軸受鋼	28	樹脂	未対応	1個
16	1230	70	[鉄] 軸受鋼	28	スチール	未対応	1個
20	1400	80	[鉄] 軸受鋼	32	樹脂	未対応	1個
20	1400	80	[鉄] 軸受鋼	32	スチール	未対応	1個
25	1560	112	[鉄] 軸受鋼	40	樹脂	未対応	1個
25	1560	112	[鉄] 軸受鋼	40	スチール	未対応	1個
30	2490	123	[鉄] 軸受鋼	45	樹脂	未対応	1個
30	2490	123	[鉄] 軸受鋼	45	スチール	未対応	1個
40	3430	151	[鉄] 軸受鋼	60	樹脂	未対応	1個
50	6080	192	[鉄] 軸受鋼	80	樹脂	未対応	1個
50	6080	192	[鉄] 軸受鋼	80	スチール	未対応	1個
60	7550	209	[鉄] 軸受鋼	90	樹脂	未対応	1個
60	7550	209	[鉄] 軸受鋼	90	スチール	未対応	1個
6	323	35	[ステンレス] マルテンサイト系ステンレス鋼	12	樹脂	対応	1個
6	323	35	[ステンレス] マルテンサイト系ステンレス鋼	12	ステンレス	対応	1個
8	431	45	[ステンレス] マルテンサイト系ステンレス鋼	15	樹脂	対応	1個
10	588	55	[ステンレス] マルテンサイト系ステンレス鋼	19	樹脂	対応	1個
10	588	55	[ステンレス] マルテンサイト系ステンレス鋼	19	ステンレス	対応	1個
12	813	57	[ステンレス] マルテンサイト系ステンレス鋼	21	樹脂	対応	1個
12	813	57	[ステンレス] マルテンサイト系ステンレス鋼	21	ステンレス	対応	1個
13	813	61	[ステンレス] マルテンサイト系ステンレス鋼	23	樹脂	対応	1個
13	813	61	[ステンレス] マルテンサイト系ステンレス鋼	23	ステンレス	対応	1個
16	1230	70	[ステンレス] マルテンサイト系ステンレス鋼	28	ステンレス	対応	1個
20	1400	80	[ステンレス] マルテンサイト系ステンレス鋼	32	樹脂	対応	1個
25	1560	112	[ステンレス] マルテンサイト系ステンレス鋼	40	樹脂	対応	1個
25	1560	112	[ステンレス] マルテンサイト系ステンレス鋼	40	ステンレス	対応	1個
30	2490	123	[ステンレス] マルテンサイト系ステンレス鋼	45	ステンレス	対応	1個

通常単価(税別) (税込単価)	通常出荷日

3,392円 ( 3,731円 )	在庫品1日目当日出荷可能
4,638円 ( 5,102円 )	在庫品1日目当日出荷可能
4,009円 ( 4,410円 )	在庫品1日目当日出荷可能
5,185円 ( 5,704円 )	在庫品1日目当日出荷可能
3,571円 ( 3,928円 )	在庫品1日目当日出荷可能
6,031円 ( 6,634円 )	在庫品1日目当日出荷可能
5,382円 ( 5,920円 )	在庫品1日目当日出荷可能
5,134円 ( 5,647円 )	在庫品1日目当日出荷可能
5,484円 ( 6,032円 )	在庫品1日目当日出荷可能
4,159円 ( 4,575円 )	在庫品1日目当日出荷可能
6,731円 ( 7,404円 )	在庫品1日目当日出荷可能
5,344円 ( 5,878円 )	在庫品1日目当日出荷可能
10,592円 ( 11,651円 )	在庫品1日目当日出荷可能
6,492円 ( 7,141円 )	在庫品1日目当日出荷可能
9,565円 ( 10,522円 )	在庫品1日目当日出荷可能
9,577円 ( 10,535円 )	在庫品1日目当日出荷可能
15,971円 ( 17,568円 )	在庫品1日目当日出荷可能
25,701円 ( 28,271円 )	在庫品1日目当日出荷可能
25,614円 ( 28,175円 )	在庫品1日目当日出荷可能
40,600円 ( 44,660円 )	在庫品1日目当日出荷可能
41,390円 ( 45,529円 )	在庫品1日目当日出荷可能
66,138円 ( 72,752円 )	在庫品1日目当日出荷可能
7,218円 ( 7,940円 )	在庫品1日目当日出荷可能
7,419円 ( 8,161円 )	在庫品1日目当日出荷可能
9,473円 ( 10,420円 )	在庫品1日目当日出荷可能
9,740円 ( 10,714円 )	在庫品1日目当日出荷可能
9,378円 ( 10,316円 )	在庫品1日目当日出荷可能
9,500円 ( 10,450円 )	在庫品1日目当日出荷可能
8,921円 ( 9,813円 )	在庫品1日目当日出荷可能
12,248円 ( 13,473円 )	在庫品1日目当日出荷可能
11,805円 ( 12,986円 )	在庫品1日目当日出荷可能
9,720円 ( 10,692円 )	在庫品1日目当日出荷可能
10,918円 ( 12,010円 )	在庫品1日目当日出荷可能
19,904円 ( 21,894円 )	在庫品1日目当日出荷可能
16,342円 ( 17,976円 )	在庫品1日目当日出荷可能
27,625円 ( 30,388円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ダブル形のリニアブッシュ。
【特長】
・ダブル丸フランジ形インロー付。シンプルな機構で低摩擦の直線運動が得られる。
・スライドシャフトと組合せ無限直線が可能。寸法公差が標準化されており互換性あり。
NBスライドブッシュには完全な互換性があるため、シャフトとランダムに組合わせて使用することが可能。
・本体の標準仕様・耐食仕様、保持器のスチール製・樹脂製と用途に応じて組合せ可能。
・バリエーション豊富なフランジタイプで、外筒とフランジは一体形のため取り付けが簡単。
・丸軸を案内に使用しており、空間が有効に利用できるためコンパクトな機構設計に適している。
【用途】
・シンプルな構造で低摩擦の直線運動が得られる為、搬送装置・食品機械・半導体製造装置など様々なシーンで使用されている。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライドブッシュ SMF-W-E形（ダブル丸フランジ形インロー付）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q購入後はそのまま使用可能でしょうか？

納品時には防錆油のみ塗布です。使用用途に応じた潤滑剤を塗布して使用願います。（油潤滑、グリース潤滑）
