スライドブッシュ SME-W形（開放ダブル形）
- 通常単価(税別)
- 9,308円～23,232円
- 税込単価
- 10,239円～25,555円
アルミ製のハウジングを使用したユニット製品。【特長】・スライドブッシュを2個組...
詳細情報を確認する- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- 軸受鋼
- 外筒表面処理
- 表面処理なし
- 潤滑の種類
- なし
- 保持器材質
- 樹脂
- 防塵シール
- 両端シール付き
商品情報
開放ダブル形のスライドブッシュ
ハウジングの開放部を利用してシャフトを下面から支えることで、高荷重やロングストロークで使用する場合にも、たわみの影響を少なくできる。
W形はスライドブッシュを2個組み込んだ。
SME-W形の外観
SME-W形の寸法図
SME-W形の寸法図
SME-W形の使用例

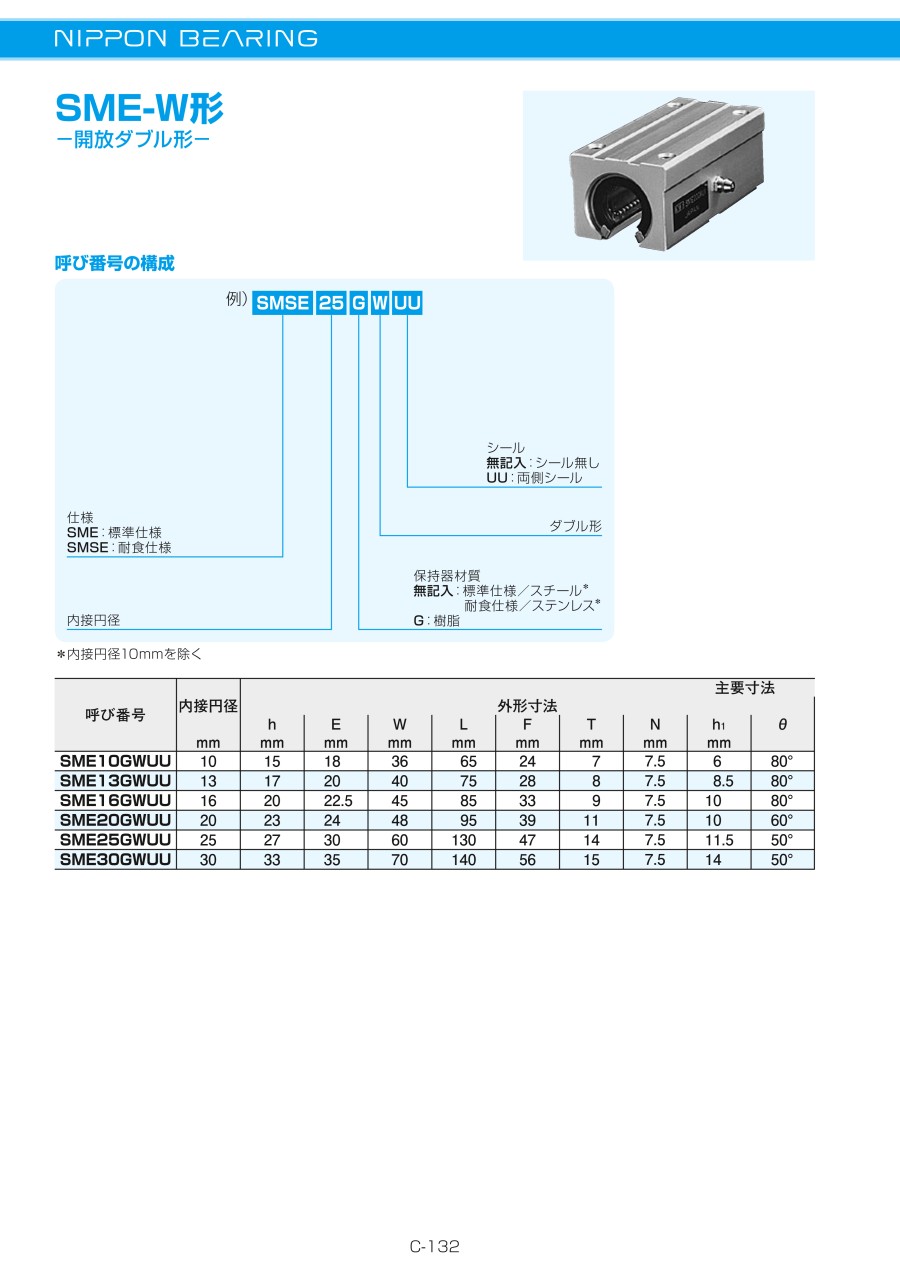

| 呼び番号 | 主要寸法 | 基本定格荷重 | 静的許容 モーメント | ※ 質量 | 軸径 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 内接 円径 | 外形寸法 | 取り付け寸法 | 動 | 静 | ||||||||||||||||
| mm | h mm | E mm | W mm | L mm | F mm | T mm | N mm | h1 mm | θ | B mm | C mm | K mm | S | f mm | C N | Co N | Mo N・m | g | mm | |
| SME10GWUU | 10 | 15 | 18 | 36 | 65 | 24 | 7 | 7.5 | 6 | 80° | 25 | 40 | 5.5 | M5 | 10 | 588 | 1,100 | 4.63 | 140 | 10 |
| SME13GWUU | 13 | 17 | 20 | 40 | 75 | 28 | 8 | 7.5 | 8.5 | 80° | 28 | 50 | 6 | M5 | 10 | 813 | 1,570 | 7.42 | 200 | 13 |
| SME16GWUU | 16 | 20 | 22.5 | 45 | 85 | 33 | 9 | 7.5 | 10 | 80° | 32 | 60 | 6.5 | M5 | 12 | 1,230 | 2,350 | 12.6 | 300 | 16 |
| SME20GWUU | 20 | 23 | 24 | 48 | 95 | 39 | 11 | 7.5 | 10 | 60° | 35 | 70 | 6.5 | M6 | 12 | 1,400 | 2,740 | 14.5 | 400 | 20 |
| SME25GWUU | 25 | 27 | 30 | 60 | 130 | 47 | 14 | 7.5 | 11.5 | 50° | 40 | 90 | 10 | M6 | 12 | 1,560 | 3,140 | 24.7 | 900 | 25 |
| SME30GWUU | 30 | 33 | 35 | 70 | 140 | 56 | 15 | 7.5 | 14 | 50° | 50 | 100 | 10 | M8 | 18 | 2,490 | 5,490 | 47.2 | 1,260 | 30 |
- ※ 樹脂保持器の質量となる。
詳細情報
基本情報
アルミ製のハウジングを使用したユニット製品。
【特長】
・スライドブッシュを2個組込んだ開放ダブル形。
・アルミケースを使用しており軽量化され簡単に取付けが可能。
・高荷重やロングストロークで使用時、ハウジングの開放部を利用してシャフトを下面から支えることで、たわみの影響を少なくできる。
【用途】
・シンプルな構造で低摩擦の直線運動が得られる為、搬送装置・食品機械・半導体製造装置など様々なシーンで使用されている。
・自動化機械、半導体製造装置、エアーシリンダー等、あらゆる産業機器に使用されている。
