スライドブッシュ GM形（標準形）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 525円～1,936円
- 税込単価
- 578円～2,130円
シンプルな機構で低摩擦の直線運動が得られるリニアブッシュ。【特長】・ボールリタ...
詳細情報を確認する- タイプ
- ストレート
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- 軸受鋼
- 外筒表面処理
- 表面処理なし
- 潤滑の種類
- なし
- 保持器材質
- スチール
- 耐食仕様
- 未対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が17型番あります。
商品情報
標準形のスライドブッシュ
GM形の外観

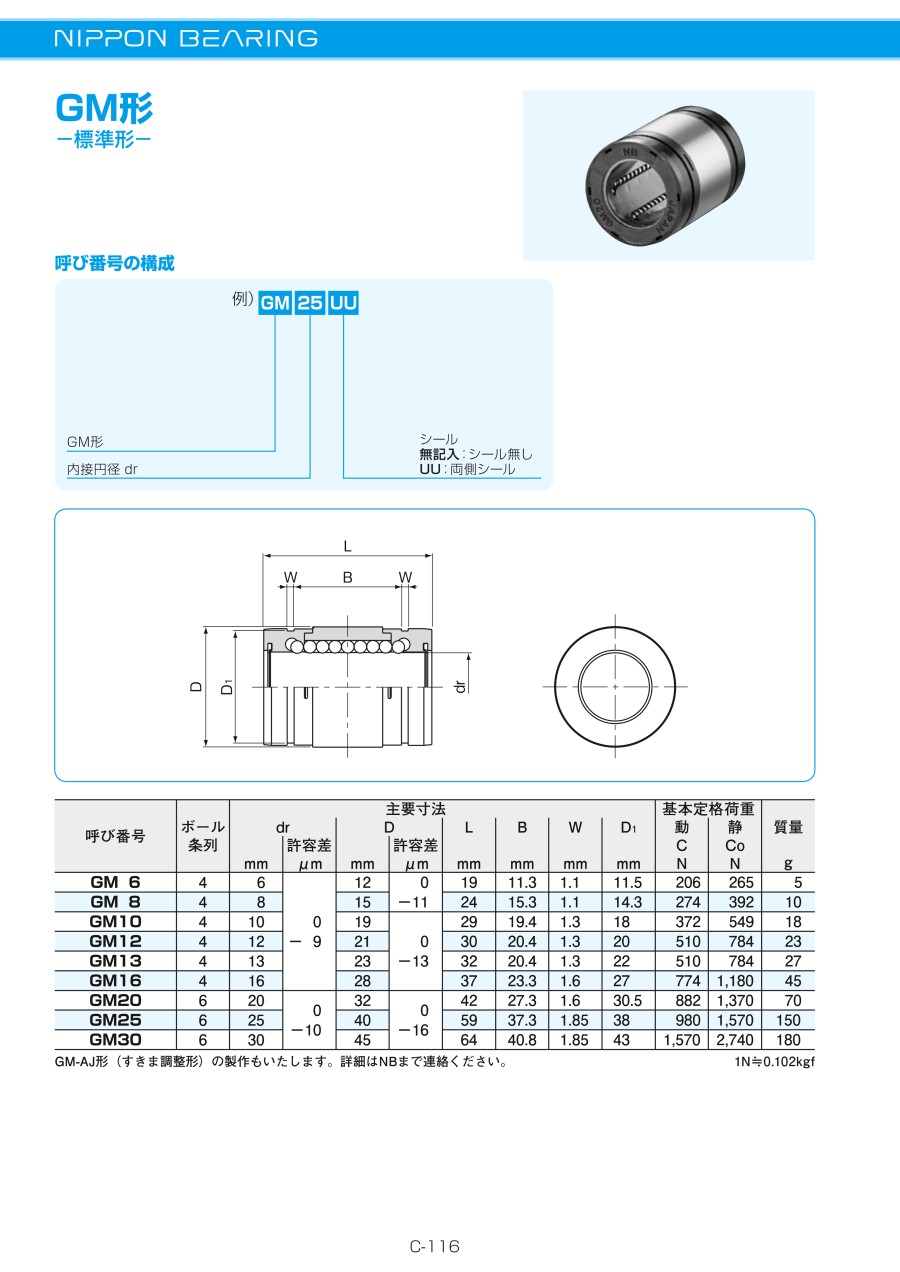

GM形の寸法図
GM形の寸法図
GM形の使用例
| 呼び番号 | ボール 条列 | 主要寸法 | 基本定格荷重 | 質量 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dr | D | L | B | W | D1 | 動 | 静 | |||||
| mm | 許容差 μm | mm | 許容差 μm | mm | mm | mm | mm | C N | Co N | g | ||
| GM6 | 4 | 6 | 0 −9 | 12 | 0 −11 | 19 | 11.3 | 1.1 | 11.5 | 206 | 265 | 5 |
| GM8 | 4 | 8 | 15 | 24 | 15.3 | 1.1 | 14.3 | 274 | 392 | 10 | ||
| GM10 | 4 | 10 | 19 | 0 −13 | 29 | 19.4 | 1.3 | 18 | 372 | 549 | 18 | |
| GM12 | 4 | 12 | 21 | 30 | 20.4 | 1.3 | 20 | 510 | 784 | 23 | ||
| GM13 | 4 | 13 | 23 | 32 | 20.4 | 1.3 | 22 | 510 | 784 | 27 | ||
| GM16 | 4 | 16 | 28 | 37 | 23.3 | 1.6 | 27 | 774 | 1,180 | 45 | ||
| GM20 | 6 | 20 | 0 −10 | 32 | 0 −16 | 42 | 27.3 | 1.6 | 30.5 | 882 | 1,370 | 70 |
| GM25 | 6 | 25 | 40 | 59 | 37.3 | 1.85 | 38 | 980 | 1,570 | 150 | ||
| GM30 | 6 | 30 | 45 | 64 | 40.8 | 1.85 | 43 | 1,570 | 2,740 | 180 | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
629円 ( 692円 ) | 在庫品1日目当日出荷可能 |
734円 ( 807円 ) | 在庫品1日目当日出荷可能 |
633円 ( 696円 ) | 在庫品1日目当日出荷可能 |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
534円 ( 587円 ) | 4日目 |
584円 ( 642円 ) | 在庫品1日目当日出荷可能 |
756円 ( 832円 ) | 在庫品1日目当日出荷可能 |
923円 ( 1,015円 ) | 在庫品1日目当日出荷可能 |
722円 ( 794円 ) | 在庫品1日目当日出荷可能 |
826円 ( 909円 ) | 在庫品1日目当日出荷可能 |
1,240円 ( 1,364円 ) | 在庫品1日目当日出荷可能 |
1,152円 ( 1,267円 ) | 在庫品1日目当日出荷可能 |
1,223円 ( 1,345円 ) | 在庫品1日目当日出荷可能 |
1,413円 ( 1,554円 ) | 在庫品1日目当日出荷可能 |
1,891円 ( 2,080円 ) | 在庫品1日目当日出荷可能 |
1,936円 ( 2,130円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
シンプルな機構で低摩擦の直線運動が得られるリニアブッシュ。
【特長】
・ボールリターン部を全て樹脂で構成しており、軽量・静音を実現。
・スライドシャフトと組合せ無限直線が可能。寸法公差が標準化されており互換性あり。
【用途】
・シンプルな構造で低摩擦の直線運動が得られる為、搬送装置・食品機械・半導体製造装置など様々なシーンで使用されている。
・自動化機械、半導体製造装置、エアーシリンダー等、あらゆる産業機器に使用されている。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
スライドブッシュ GM形（標準形）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q購入後はそのまま使用可能でしょうか？
A
納品時には防錆油のみ塗布です。使用用途に応じた潤滑剤を塗布して使用願います。（油潤滑、グリース潤滑）
