スライドブッシュ AK形（コンパクトブロック形）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,591円～10,337円
- 税込単価
- 3,950円～11,371円
【特長】・アルミ製のハウジングを使用した一般的なスライドユニットです・アルミケ...
詳細情報を確認する- タイプ
- ハウジングトールブロック
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- 軸受鋼
- 外筒表面処理
- 表面処理なし
- 潤滑の種類
- なし
- 保持器材質
- 樹脂
- 防塵シール
- 両端シール付き
商品情報

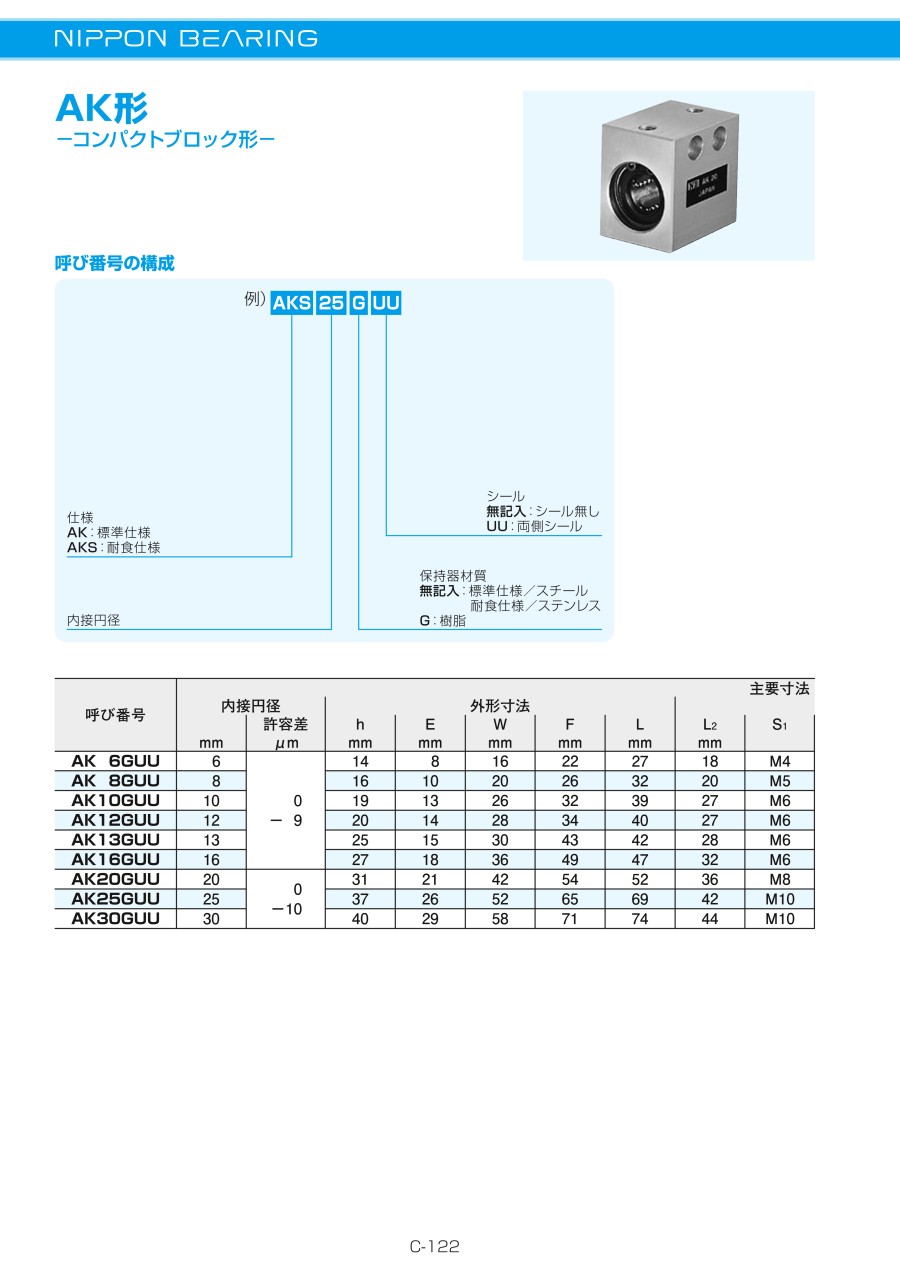

コンパクトブロック形のスライドブッシュ
AK形の外観
AK形の寸法図
AK形の寸法図
AK形の使用例
| 呼び番号 | 主要寸法 | 基本定格荷重 | ※ 質量 | 軸径 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 内接 円径 | 外形寸法 | 取り付け寸法 | 動 | 静 | ||||||||||||||||
| mm | 許容差 μm | h mm | E mm | W mm | F mm | L mm | L2 mm | S1 | f mm | L1 mm | t mm | S2 | S3 mm | d mm | H mm | C N | Co N | g | mm | |
| AK6GUU | 6 | 0 −9 | 14 | 8 | 16 | 22 | 27 | 18 | M4 | 8 | 9 | 5 | M4 | 3.5 | 6 | 5 | 206 | 265 | 25 | 6 |
| AK8GUU | 8 | 16 | 10 | 20 | 26 | 32 | 20 | M5 | 8.5 | 10 | 5 | M4 | 3.5 | 6 | 5 | 274 | 392 | 47 | 8 | |
| AK10GUU | 10 | 19 | 13 | 26 | 32 | 39 | 27 | M6 | 9.5 | 15 | 6 | M5 | 4.5 | 8 | 6 | 372 | 549 | 98 | 10 | |
| AK12GUU | 12 | 20 | 14 | 28 | 34 | 40 | 27 | M6 | 9.5 | 15 | 6 | M5 | 4.5 | 8 | 6 | 510 | 784 | 109 | 12 | |
| AK13GUU | 13 | 25 | 15 | 30 | 43 | 42 | 28 | M6 | 13.5 | 16 | 7 | M6 | 5.2 | 9 | 7 | 510 | 784 | 154 | 13 | |
| AK16GUU | 16 | 27 | 18 | 36 | 49 | 47 | 32 | M6 | 13 | 18 | 7 | M6 | 5.2 | 9 | 7 | 774 | 1,180 | 235 | 16 | |
| AK20GUU | 20 | 0 −10 | 31 | 21 | 42 | 54 | 52 | 36 | M8 | 15 | 18 | 8 | M8 | 7 | 11 | 8 | 882 | 1,370 | 302 | 20 |
| AK25GUU | 25 | 37 | 26 | 52 | 65 | 69 | 42 | M10 | 17 | 22 | 9 | M10 | 8.9 | 14 | 10 | 980 | 1,570 | 664 | 25 | |
| AK30GUU | 30 | 40 | 29 | 58 | 71 | 74 | 44 | M10 | 17.5 | 22 | 9 | M10 | 8.9 | 14 | 10 | 1,570 | 2,740 | 800 | 30 | |
- ※ 樹脂保持器の質量となる。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,591円 ( 3,950円 ) | 在庫品1日目当日出荷可能 |
3,818円 ( 4,200円 ) | 在庫品1日目当日出荷可能 |
3,999円 ( 4,399円 ) | 在庫品1日目当日出荷可能 |
4,357円 ( 4,793円 ) | 在庫品1日目当日出荷可能 |
4,635円 ( 5,099円 ) | 在庫品1日目当日出荷可能 |
5,518円 ( 6,070円 ) | 在庫品1日目当日出荷可能 |
6,749円 ( 7,424円 ) | 在庫品1日目当日出荷可能 |
8,575円 ( 9,433円 ) | 在庫品1日目当日出荷可能 |
10,337円 ( 11,371円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・アルミ製のハウジングを使用した一般的なスライドユニットです
・アルミケースを使用しており軽量化され簡単に取付けが可能
・NBスライドブッシュは丸軸を案内に使用しているので、空間が有効に利用でき、コンパクトな機構設計に適しています
・NBスライドブッシュには標準形、すきま調整形、開放形、フランジ形など多種類の形状があり、あらゆる使用に対応できます
・NBスライドブッシュには標準仕様・耐食仕様があり、さらに保持器も悪条件に強いスチール製と低騒音・安価の樹脂製が標準化されており、その組合せの中から使用条件に合わせて選択できます
・NBスライドブッシュには完全な互換性があり、シャフトとランダムに組合わせて使用可能です
・現行のシングルリップの異物やゴミなどに対する防塵性はそのままで、グリース漏れの低減ができます
・軌道面は精密研削加工で滑らかに仕上がっており、ボールと軌道面の接触面積が小さいことから、他の直線運動機構に比べて低摩擦を実現しております
・ブロックシリーズは、ハウジングにスライドブッシュを組み込み取付けに応じたブロック形状を選択できます
・精密に加工されたブロックは機械・装置の高精度化に、コマーシャルユニットはコストダウンと設計時間の短縮に役立ちます
・NBスライドブッシュのSMA形よりコンパクトな設計
【用途】
・簡単な機構で低摩擦の直線運動が得られるため、搬送装置・食品機械・半導体製造装置など多岐にわたって使用されています
・自動化機械、半導体製造装置、エアーシリンダー等、あらゆる産業機器に使用されている
