シャフトサポーター（SHF形）
- 通常単価(税別)
- 2,409円～6,806円
- 税込単価
- 2,650円～7,487円
【特長】・フランジ形状のシャフトサポータでコンパクトな設計を可能にします・軸を...
詳細情報を確認する未確定：候補が9型番あります。
商品情報
アルミ鋳物製を使用したシャフトサポーター
SHF形の外観
SHF形の寸法図
SHF形の寸法図

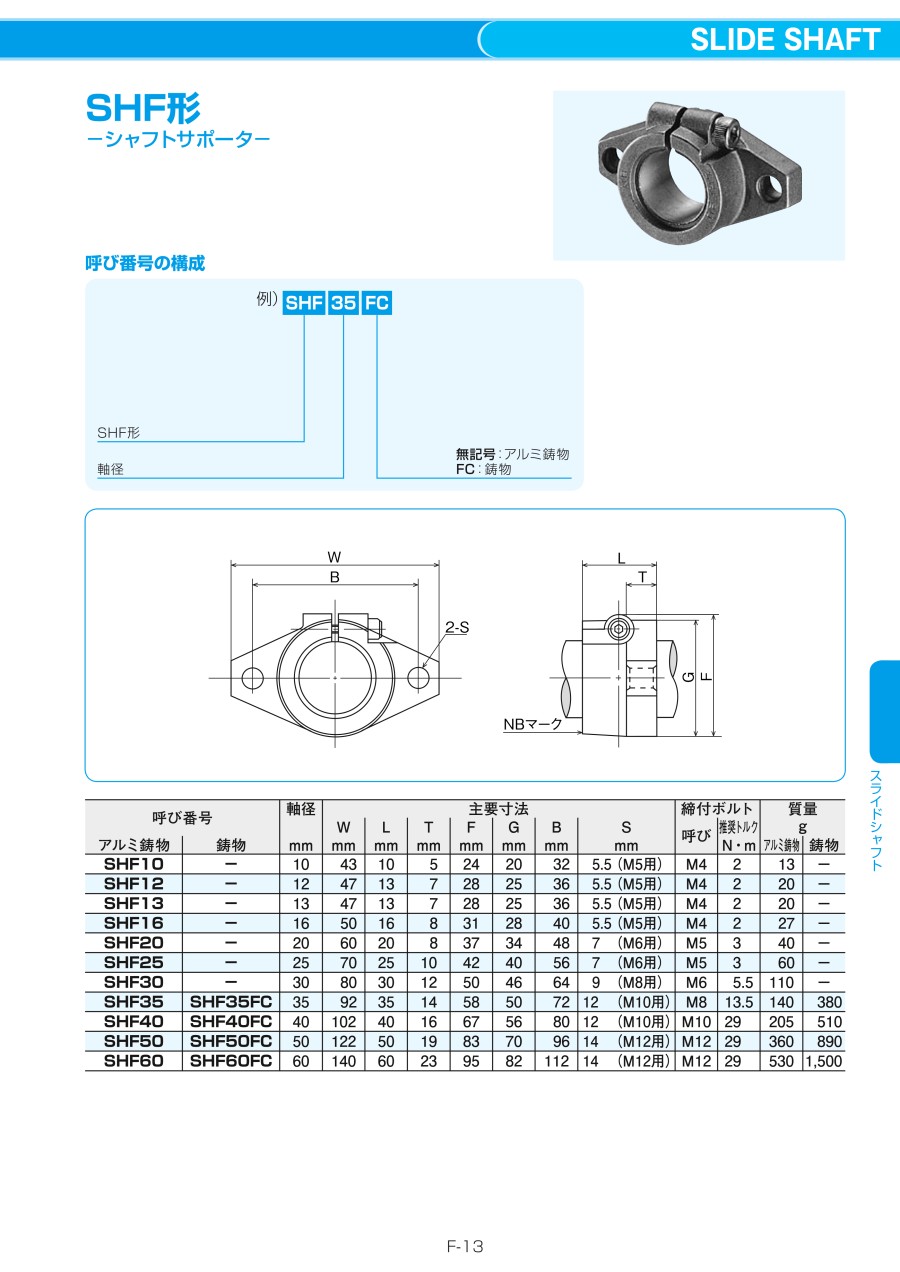

| 呼び番号 | 軸径 mm | 主要寸法 | 締付ボルト | 質量 g | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| アルミ鋳物 | 鋳物 | W mm | L mm | T mm | F mm | G mm | B mm | S mm | 呼び | 推奨トルク N・m | アルミ鋳物 | 鋳物 | |
| SHF10 | — | 10 | 43 | 10 | 5 | 24 | 20 | 32 | 5.5(M5用) | M4 | 2 | 13 | — |
| SHF12 | — | 12 | 47 | 13 | 7 | 28 | 25 | 36 | 5.5(M5用) | M4 | 2 | 20 | — |
| SHF13 | — | 13 | 47 | 13 | 7 | 28 | 25 | 36 | 5.5(M5用) | M4 | 2 | 20 | — |
| SHF16 | — | 16 | 50 | 16 | 8 | 31 | 28 | 40 | 5.5(M5用) | M4 | 2 | 27 | — |
| SHF20 | — | 20 | 60 | 20 | 8 | 37 | 34 | 48 | 7(M6用) | M5 | 3 | 40 | — |
| SHF25 | — | 25 | 70 | 25 | 10 | 42 | 40 | 56 | 7(M6用) | M5 | 3 | 60 | — |
| SHF30 | — | 30 | 80 | 30 | 12 | 50 | 46 | 64 | 9(M8用) | M6 | 5.5 | 110 | — |
| SHF35 | SHF35FC | 35 | 92 | 35 | 14 | 58 | 50 | 72 | 12(M10用) | M8 | 13.5 | 140 | 380 |
| SHF40 | SHF40FC | 40 | 102 | 40 | 16 | 67 | 56 | 80 | 12(M10用) | M10 | 29 | 205 | 510 |
| SHF50 | SHF50FC | 50 | 122 | 50 | 19 | 83 | 70 | 96 | 14(M12用) | M12 | 29 | 360 | 890 |
| SHF60 | SHF60FC | 60 | 140 | 60 | 23 | 95 | 82 | 112 | 14(M12用) | M12 | 29 | 530 | 1,500 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,204円 ( 3,524円 ) | 在庫品1日目当日出荷可能 |
3,052円 ( 3,357円 ) | 在庫品1日目当日出荷可能 |
2,409円 ( 2,650円 ) | 4日目 |
3,095円 ( 3,405円 ) | 在庫品1日目当日出荷可能 |
3,401円 ( 3,741円 ) | 在庫品1日目当日出荷可能 |
3,592円 ( 3,951円 ) | 在庫品1日目当日出荷可能 |
3,964円 ( 4,360円 ) | 在庫品1日目当日出荷可能 |
5,100円 ( 5,610円 ) | 在庫品1日目当日出荷可能 |
6,806円 ( 7,487円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・フランジ形状のシャフトサポータでコンパクトな設計を可能にします
・軸を固定するための端末加工が不要のため、丸軸のまま使用可能でコストダウンを図れる
・取付け時間の短縮化が可能
【用途】
・自動化機械、半導体製造装置、エアーシリンダー等、あらゆる産業機器に使用されている
