シャフトサポーター（SH-A形）
- 通常単価(税別)
- 2,362円～8,836円
- 税込単価
- 2,598円～9,720円
一般的に使用されるコンパクトなシャフトサポータです。【特長】・軽量のアルミ製で...
詳細情報を確認する未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
アルミ製のシャフトサポーター
SH-A形の外観
SH-A形の寸法図
SH-A形の寸法図
| 呼び番号 | 軸径 mm | 主要寸法 | 締付ボルト | 質量 g | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h mm | E mm | W mm | L mm | F mm | G mm | P mm | B mm | S mm | 呼び | 推奨トルク N・m | |||
| SH8A | 8 | 20 | 21 | 42 | 14 | 32.8 | 6 | 18 | 32 | 5.5(M5 用) | M4 | 2 | 24 |
| SH10A | 10 | 20 | 21 | 42 | 14 | 32.8 | 6 | 18 | 32 | 5.5(M5 用) | M4 | 2 | 24 |
| SH12A | 12 | 23 | 21 | 42 | 14 | 37.5 | 6 | 20 | 32 | 5.5(M5 用) | M4 | 2 | 30 |
| SH13A | 13 | 23 | 21 | 42 | 14 | 37.5 | 6 | 20 | 32 | 5.5(M5 用) | M4 | 2 | 30 |
| SH16A | 16 | 27 | 24 | 48 | 16 | 44 | 8 | 25 | 38 | 5.5(M5 用) | M4 | 2 | 40 |
| SH20A | 20 | 31 | 30 | 60 | 20 | 51 | 10 | 30 | 45 | 6.6(M6 用) | M5 | 3 | 70 |
| SH25A | 25 | 35 | 35 | 70 | 24 | 60 | 12 | 38 | 56 | 6.6(M6 用) | M6 | 5.5 | 130 |
| SH30A | 30 | 42 | 42 | 84 | 28 | 70 | 12 | 44 | 64 | 9(M8 用) | M6 | 5.5 | 180 |
| SH35A | 35 | 50 | 49 | 98 | 32 | 82 | 15 | 50 | 74 | 11(M10 用) | M8 | 13.5 | 270 |
| SH40A | 40 | 60 | 57 | 114 | 36 | 96 | 15 | 60 | 90 | 11(M10 用) | M8 | 13.5 | 420 |
| SH50A | 50 | 70 | 63 | 126 | 40 | 120 | 18 | 74 | 100 | 14(M12 用) | M12 | 29 | 750 |
| SH60A | 60 | 80 | 74 | 148 | 45 | 136 | 18 | 90 | 120 | 14(M12 用) | M12 | 29 | 1,100 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,547円 ( 2,802円 ) | 在庫品1日目当日出荷可能 |
2,609円 ( 2,870円 ) | 在庫品1日目当日出荷可能 |
2,362円 ( 2,598円 ) | 在庫品1日目当日出荷可能 |
2,362円 ( 2,598円 ) | 在庫品1日目当日出荷可能 |
2,808円 ( 3,089円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
2,950円 ( 3,245円 ) | 在庫品1日目当日出荷可能 |
2,994円 ( 3,293円 ) | 在庫品1日目当日出荷可能 |
3,204円 ( 3,524円 ) | 3日目 |
5,280円 ( 5,808円 ) | 在庫品1日目当日出荷可能 |
5,280円 ( 5,808円 ) | 4日目 |
8,836円 ( 9,720円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
一般的に使用されるコンパクトなシャフトサポータです。
【特長】
・軽量のアルミ製です
・軸を固定するための端末加工が不要のため、丸軸のまま使用可能でコストダウンを図れる
・取付け時間の短縮化
【用途】
・自動化機械、半導体製造装置、エアーシリンダー等、あらゆる産業機器に使用されている

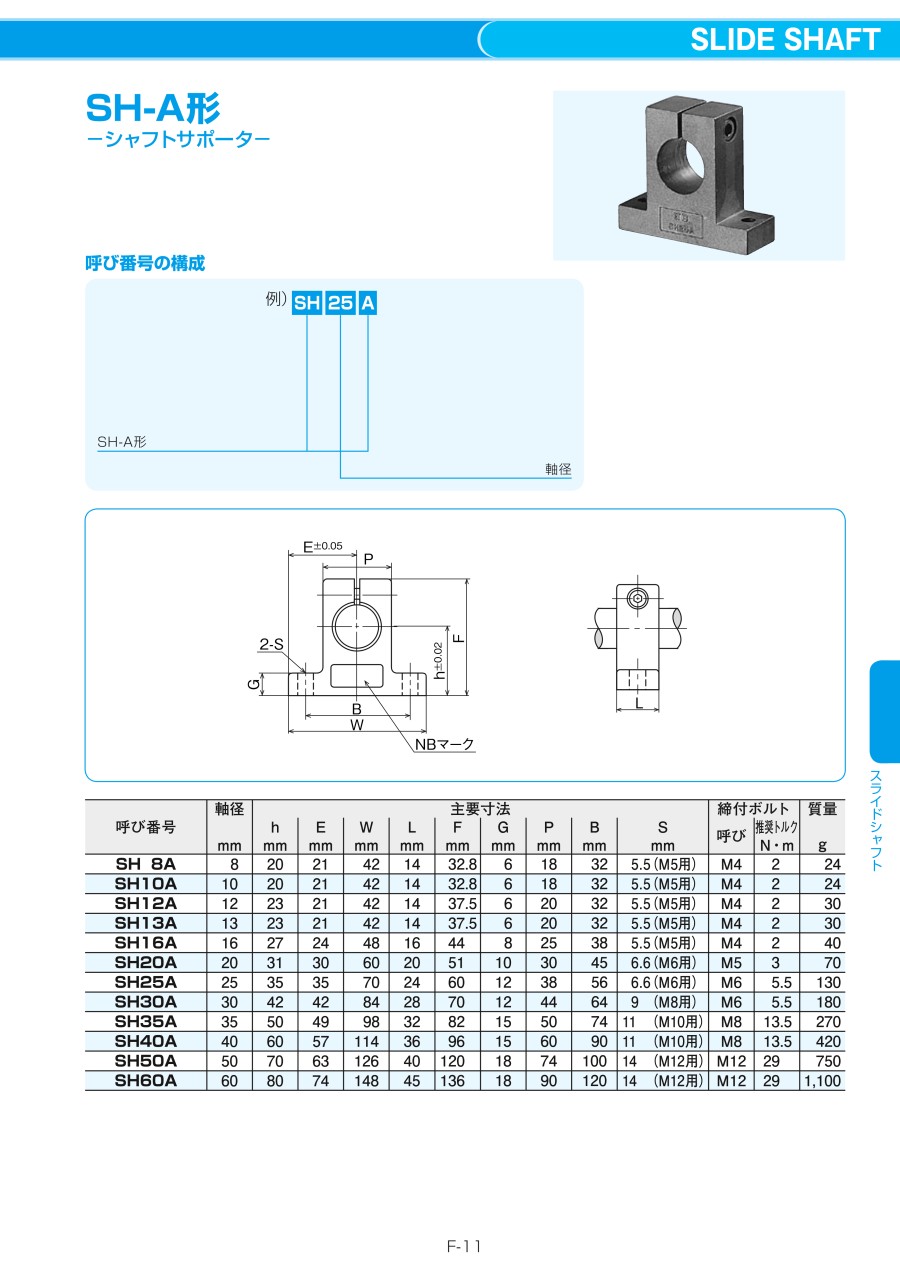

カタログ
シャフトサポーター（SH-A形）のレビュー
リニアシャフトの取付に使用
4
4.02020/10/05
簡単なスライド機構を構成することが可能です。
サイズが豊富で社内製作よりコストを抑えることが出来ています。
0人が参考にしています。
支柱固定用
5
5.02019/07/24
支柱固定用に、使うことがよくあります。形状が豊富で助かっています。
0人が参考にしています。
よくあるご質問（FAQ）
Qシャフトサポーター（SH-A形）（型番：SH30A）の詳細材質を教えてください。
A
材質はADC12です。
