キャスター CAL-UHG型自在車プレート式
- 通常単価(税別)
- 3,997円～14,028円
- 税込単価
- 4,397円～15,431円
大型機械や装置等の重量物に多く、使用されているキャスター。【特長】・従来の製品...
詳細情報を確認する未確定：候補が11型番あります。
商品情報

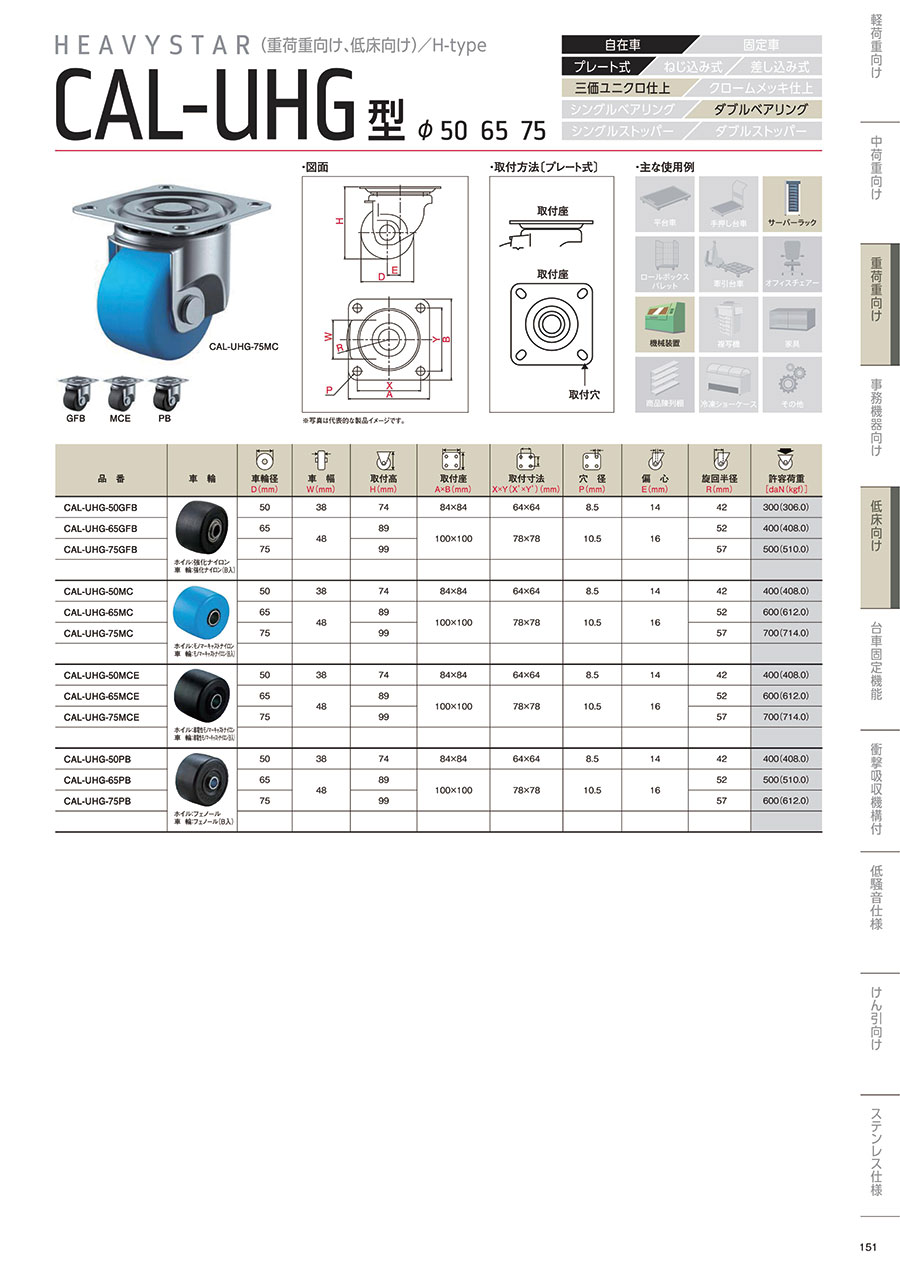

外形図
製品仕様
| タイプ | 取付方法 | ストッパ | 金具材質 | 取付穴種類 | 車輪ベアリング | 主な使用例 |
|---|---|---|---|---|---|---|
| 自在 | プレート式 | なし | スチール | 丸穴 | 有り | 機械装置 |
規格表
| 型番 | 車輪 | 車輪径（D） | 車幅（W） （mm） | 取付高（H） （mm） | 取付座（A×B） （mm） | 取付寸法（X×Y） （mm） | 穴径（P） （mm） | 偏心E （mm） | 旋回半径（R） （mm） | 許容荷重（kgf） | 自重（g） | 表面処理 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAL-UHG-50GFB | 強化ナイロン（B入） | 50 | 38 | 74 | 84×84 | 64×64 | 8.5 | 14 | 42 | 306 | 585 | 三価ユニクロ仕上 |
| CAL-UHG-50MC | モノマーキャストナイロン（B入） | 50 | 38 | 74 | 84×84 | 64×64 | 8.5 | 14 | 42 | 408 | 570 | 三価ユニクロ仕上 |
| CAL-UHG-50MCE | 導電モノマーキャストナイロン（B入） | 50 | 38 | 74 | 84×84 | 64×64 | 8.5 | 14 | 42 | 408 | 570 | 三価ユニクロ仕上 |
| CAL-UHG-50PB | フェノール（B入） | 50 | 38 | 74 | 84×84 | 64×64 | 8.5 | 14 | 42 | 408 | 570 | 三価ユニクロ仕上 |
| CAL-UHG-65GFB | 強化ナイロン（B入） | 65 | 48 | 89 | 100×100 | 78×78 | 10.5 | 16 | 52 | 408 | 590 | 三価ユニクロ仕上 |
| CAL-UHG-65MC | モノマーキャストナイロン（B入） | 65 | 48 | 89 | 100×100 | 78×78 | 10.5 | 16 | 52 | 612 | 1040 | 三価ユニクロ仕上 |
| CAL-UHG-65MCE | 導電モノマーキャストナイロン（B入） | 65 | 48 | 89 | 100×100 | 78×78 | 10.5 | 16 | 52 | 612 | 1040 | 三価ユニクロ仕上 |
| CAL-UHG-65PB | フェノール（B入） | 65 | 48 | 89 | 100×100 | 78×78 | 10.5 | 16 | 52 | 510 | 1030 | 三価ユニクロ仕上 |
| CAL-UHG-75GFB | 強化ナイロン（B入） | 75 | 48 | 99 | 100×100 | 78×78 | 10.5 | 16 | 57 | 510 | 1015 | 三価ユニクロ仕上 |
| CAL-UHG-75MC | モノマーキャストナイロン（B入） | 75 | 48 | 99 | 100×100 | 78×78 | 10.5 | 16 | 57 | 714 | 1115 | 三価ユニクロ仕上 |
| CAL-UHG-75MCE | 導電モノマーキャストナイロン（B入） | 75 | 48 | 99 | 100×100 | 78×78 | 10.5 | 16 | 57 | 714 | 1120 | 三価ユニクロ仕上 |
| CAL-UHG-75PB | フェノール（B入） | 75 | 48 | 99 | 100×100 | 78×78 | 10.5 | 16 | 57 | 612 | 1135 | 三価ユニクロ仕上 |
使用例
機械装置
商品特長詳細
- 大型機械や装置等の重量物に使用されているキャスターです。
- 小スペースで機械装置に取付可能です。
- 長期間の重荷重による車輪の変形を防げます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,997円 ( 4,397円 ) | 3日目 |
3,997円 ( 4,397円 ) | 3日目 |
4,897円 ( 5,387円 ) | 在庫品1日目当日出荷可能 |
7,379円 ( 8,117円 ) | 7日目 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
5,393円 ( 5,932円 ) | 8日目 |
7,193円 ( 7,912円 ) | 在庫品1日目当日出荷可能 |
13,049円 ( 14,354円 ) | 3日目 |
6,275円 ( 6,903円 ) | 8日目 |
14,028円 ( 15,431円 ) | 3日目 |
8,908円 ( 9,799円 ) | 2日目 |
詳細情報
基本情報
大型機械や装置等の重量物に多く、使用されているキャスター。
【特長】
・従来の製品（UHG）より、約10％高さが低くなる。
・許容荷重が大きい為、大型機械に使用されている。（最大許容荷重:700daN）
・特殊鋼板を使用しているため、軽く動かす事が可能になり、操作性・疲労軽減に繋がる。
【用途】
・サーバーラックに使用するのに適している。
・許容荷重が高いので、大型機械にも適している。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
キャスター CAL-UHG型自在車プレート式のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q従来製品と比べ、どのくらい旋回始動力が低減されていますか？
A
最大40％低減されています。旋回性能が大幅に向上された事によって軽い力で動かす事が可能になりました。
