1/4-KSME-0.3ACVの仕様・寸法情報
噴射形状
[空円錐] 空円錐
流体
1流体
材質
[ステンレス] SUS303,304
種類
一流体
特徴
チェック弁付
使用流体
水
使用圧力範囲(MPa)
2～6
噴霧角度 θ(0.5MPa時)(deg)
80(6MPa)
商品情報
製品仕様
使用イメージ
| 圧力範囲［MPa］ | 2～6 |
|---|---|
| 水量［mL/min］ | 50, 100（圧力6MPa） |
| 噴射角度 | 80°, 90°（圧力6MPa） |
| ザウター平均粒子径［μm］ | 19（圧力6MPa） |
形状・寸法図
KSME型形状
KSME型寸法図
型番表
| 取付ねじ | 型式 | 型番 | 最小通路径［mm］ | 下記圧力［MPa］における流量［mL/min］ | 圧力6MPa における噴射角度 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | |||||
| 1/4 | KSME | 0.3 | 0.15 | 21 | 30 | 38 | 45 | 50 | 80° |
粒子径・流速特性
ノズル型番：1/4KSME0.3ACV
| 噴射距離 ［mm］ | 圧力 ［MPa］ | 流量 ［mL/min］ | ザウター平均粒子径 ［μm］ | 平均流速 ［m/s］ |
|---|---|---|---|---|
| 100 | 6 | 50 | 11.6 | 8.3 |
| 300 | 6 | 50 | 19.4 | 5.2 |

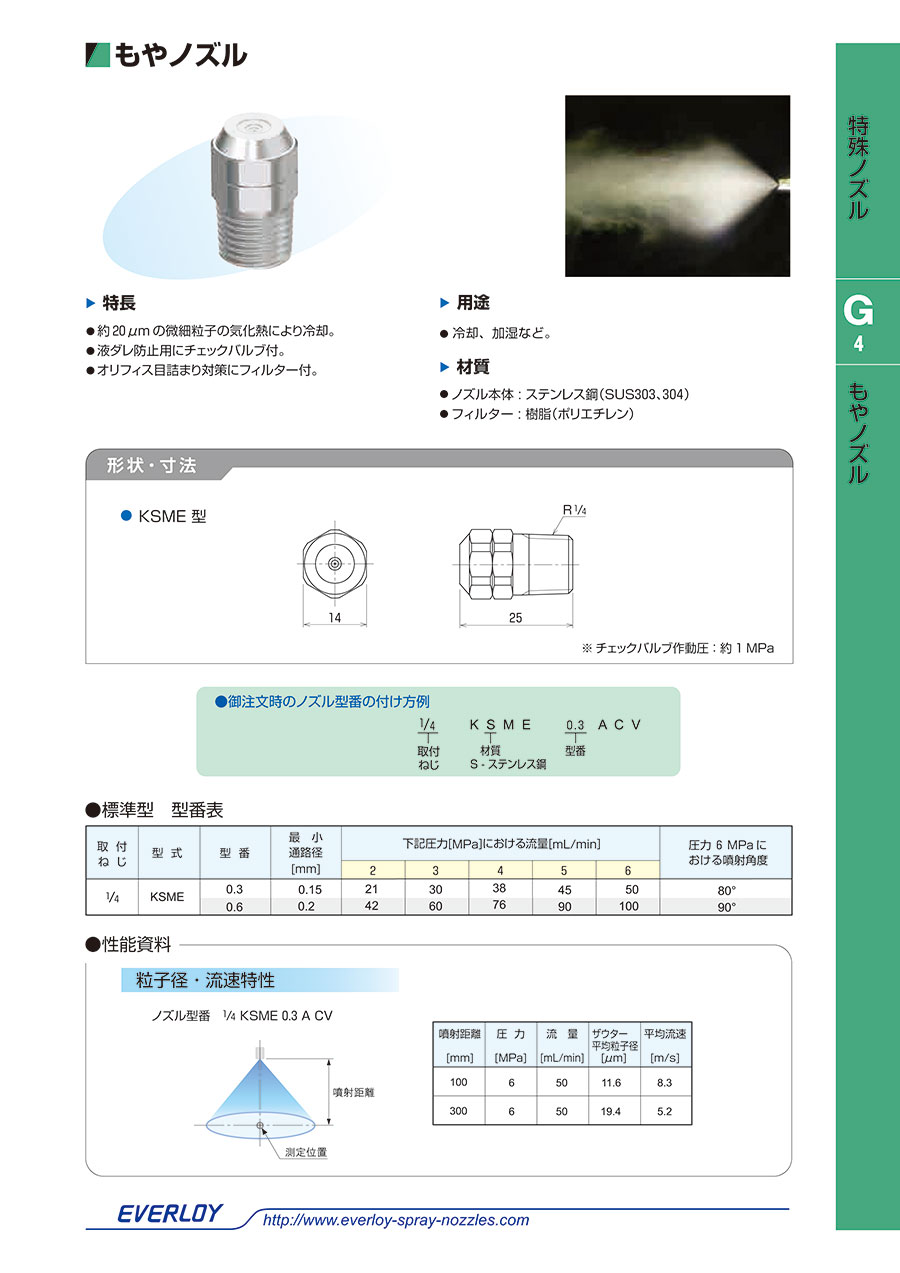

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
エバーロイ
エアーブラスター 樹脂製 AB-P
幅方向に均一な力でブローできる、フラットタイプのエアーノズルです。スプレー厚みが薄く、高インパクトで効率の良いブローが可能です。最大空気量はコンパクトタイプの2.5倍以上です。
もやノズルの型番1/4-KSME-0.3ACVのページです。
型番1/4-KSME-0.3ACVに関する仕様情報を記載しております。
もやノズルのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q粒子径はどのぐらいですか？
A
カタログに掲載の「粒子径・流速特性」を参照ください。
