メカニカル部品技術窓口

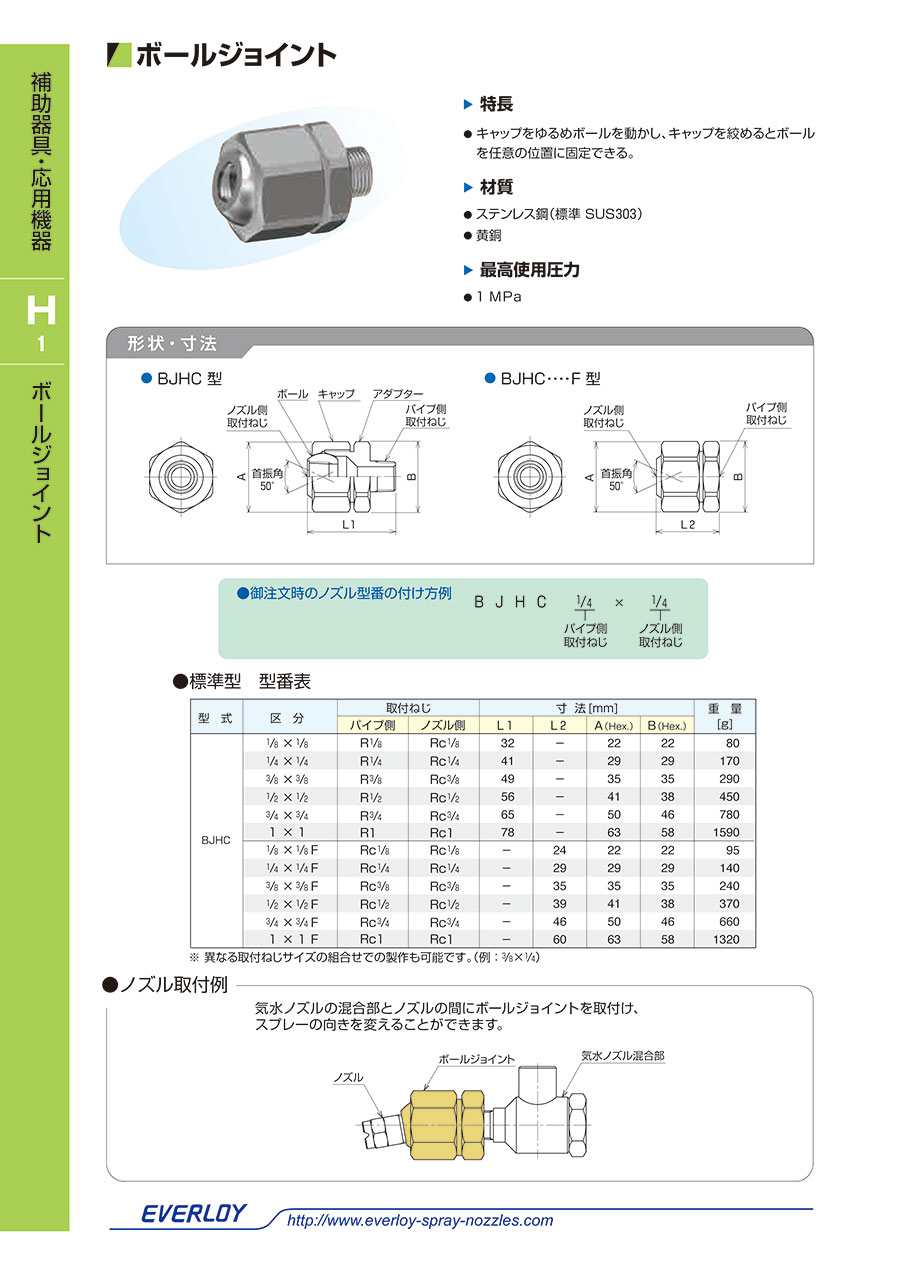

ボールジョイント BJHC型
- 通常単価(税別)
- 6,918円～12,132円
- 税込単価
- 7,610円～13,345円
【特長】・キャップをゆるめボールを動かし、キャップを絞めるとボールを任意の位置...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
製品仕様
形状・寸法図
BJHC型形状
BJHC型寸法図
型番表
| 型式 | 区分 | 取付ねじ | 寸法［mm］ | 重量 ［g］ | ||||
|---|---|---|---|---|---|---|---|---|
| パイプ側 | ノズル側 | L1 | L2 | A（Hex.） | B（Hex.） | |||
| BJHC | 1/8×1/8 | R1/8 | Rc1/8 | 32 | - | 22 | 22 | 80 |
| 1/4×1/4 | R1/4 | Rc1/4 | 41 | - | 29 | 29 | 170 | |
| 3/8×1/4 | R3/8 | Rc1/4 | 43 | - | 29 | 29 | 180 | |
| 3/8×3/8 | R3/8 | Rc3/8 | 49 | - | 35 | 35 | 290 | |
| 1/2×1/2 | R1/2 | Rc1/2 | 56 | - | 41 | 38 | 450 | |
ノズル取付例
取付例イメージ
気水ノズルの混合部とノズルの間にボールジョイントを取付け、スプレーの向きを変えることができる。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,132円 ( 13,345円 ) | 19日目 |
7,947円 ( 8,742円 ) | 7日目 |
6,918円 ( 7,610円 ) | 7日目 |
9,762円 ( 10,738円 ) | 7日目 |
9,762円 ( 10,738円 ) | 7日目 |
カタログ
商品担当おすすめ
エバーロイ
エアーブラスター 樹脂製 AB-P
幅方向に均一な力でブローできる、フラットタイプのエアーノズルです。スプレー厚みが薄く、高インパクトで効率の良いブローが可能です。最大空気量はコンパクトタイプの2.5倍以上です。
ボールジョイント BJHC型のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q調整はどのようにするのですか？
A
ボール部にノズルをねじ込み、キャップを緩めて方向を決め、再びキャップを絞めて固定します。
