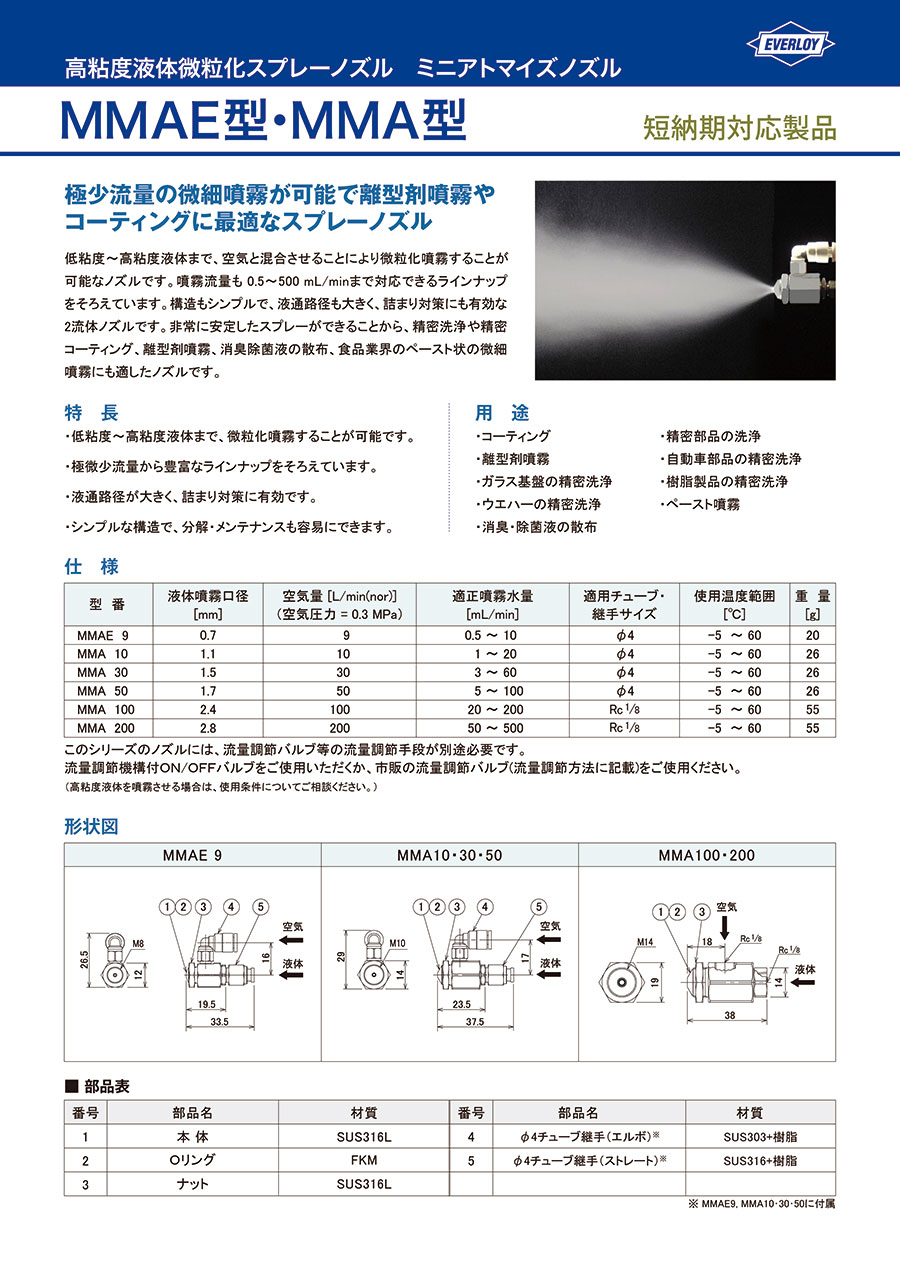

高粘度液体微粒化スプレーノズル ミニアトマイズノズル MMAE型・MMA型
- 数量スライド割引
- 通常単価(税別)
- 29,656円～33,899円
- 税込単価
- 32,622円～37,289円
【特長】・低粘度～高粘度液体まで、微粒化噴霧することが可能です。・極微少流量か...
詳細情報を確認する商品情報
外形図
MMAE9、MMA10・30・50の形状・寸法図
MMAE 9、MMA10・30・50形状
MMAE 9、MMA10・30・50寸法図
| 型番 | 寸法［mm］ | 適用チューブ | ||
|---|---|---|---|---|
| B | H | L | ||
| MMAE 9 | 12 | 26.5 | 33.5 | φ4 |
| MMA 10 MMA 30 MMA 50 | 14 | 29 | 37.5 | φ4 |
MMA100・200の形状・寸法図
MMA100・200形状
MMA100・200寸法図
| 型番 | 寸法［mm］ | 継手サイズ | |
|---|---|---|---|
| B | L | ||
| MMA 100 MMA 200 | 19 | 38 | Rc1/8 |
製品仕様
使用イメージ
| 水圧範囲［MPa］ | 0.1以下 |
|---|---|
| 空気圧範囲［MPa］ | 0.1～0.7 |
| 適正噴霧水量［mL/min］ | 0.5～500 |
| 空気量［L/min（nor）］ | 9～200（空気圧0.3MPa） |
| 噴射幅［mm］ | 35～50（距離50mm） |
| ザウター平均粒子径［μm］ | Max. 30 |
性能・試験情報
空気量特性
空気量×空気圧力
粒子径特性
算術平均粒子径特性
算術平均粒子径×空気圧力
ザウター平均粒子径特性
ザウター平均粒子径×空気圧力
測定条件
- 噴射距離：MMAE9／100mm、MMA10・30・50・100・200／300mm。
- 測定位置：噴霧の中心。
- 噴霧水量：各型番毎の適正噴霧水量の最大水量と最小水量。
詳細情報
基本情報
【特長】
・低粘度～高粘度液体まで、微粒化噴霧することが可能です。
・極微少流量から豊富なラインナップをそろえています。
・液通路径が大きく、詰まり対策に有効です。
・シンプルな構造で、分解・メンテナンスも容易にできます。
【用途】
・コーティング、離型剤噴霧、ガラス基盤の精密洗浄、ウエハーの精密洗浄、消臭・除菌液の散布、精密部品の洗浄、自動車部品の精密洗浄、樹脂製品の精密洗浄、ペースト噴霧。
