エバーロイ

ミニミストノズル内部混合型

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 17,899円

税込単価: 19,689円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エバーロイ

通常出荷日：7 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エバーロイ

通常出荷日：7 日目

【特長】・極少水量から比較的多い水量まで幅広い水量制御が可能。・小型軽量で狭い...

噴射形状
フラット
流体
2流体混合
材質
SUS303
種類
二流体
特徴
ミスト
使用流体
水
使用圧力範囲 (MPa)
0.2::0.5

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

形状

寸法図

製品仕様

使用イメージ

水圧範囲［MPa］	0.2～0.5
空気圧範囲［MPa］	0.1～0.5
水量［mL/min］	41～315（圧力 0.3 MPa）
空気量［L/min（nor）］	33～97（圧力 0.3 MPa）
噴射幅［mm］	700～900（距離 500 mm）
ザウター平均粒子径［μｍ］	10～50

標準型型番表

型式	型番	混合部型番	液体の最小通路径［mm］	空気圧［MPa］	下記水圧［MPa］における水量［mL/min］／空気量［L/min（nor）］								下記水圧［MPa］における噴射幅［mm］（噴射距離500mm）
					0.2		0.3		0.4		0.5		下記水圧［MPa］における噴射幅［mm］（噴射距離500mm）
					水量	空気量	水量	空気量	水量	空気量	水量	空気量	0.2	0.3	0.4
KSMMS	0.15115	A11W035	0.35	0.1	84	16	107	15	121	15	129	15	800	800	900
				0.2	68	27	94	26	112	25	125	25	700	800	900
				0.3	50	36	79	35	100	34	117	33	600	800	900
				0.4	27	46	60	45	85	44	104	43	600	700	900
				0.5	-	-	41	54	71	53	92	52	-	700	900
	027115	A15W05	0.5	0.1	182	28	228	27	258	26	284	25	800	900	900
				0.2	146	47	200	45	248	43	280	41	800	800	900
				0.3	102	65	168	63	222	61	259	59	700	800	900
				0.4	58	83	127	82	189	80	232	78	600	800	900
				0.5	-	-	92	97	158	96	207	95	-	800	900
	040115	A18W06	0.6	0.1	256	43	315	41	357	40	390	38	800	900	900
				0.2	220	69	290	66	350	64	388	62	800	900	900
				0.3	176	97	252	96	318	95	372	93	700	800	900
				0.4	132	123	213	123	283	121	345	119	600	800	900
				0.5	89	149	176	146	249	146	313	145	600	800	900

性能・試験情報

特性曲線

空気量×水量グラフ
ノズル型番：KSMMS 027115 - A15W05

スプレーパターン

幅方向平面と厚み方向側面
ノズル型番：KSMMS 027115 - A15W05

空気圧［MPa］	水圧［MPa］	空気量［L/Min（nor）］	水量［mL/min］	気水体積比	スプレーパターン値［mm］
空気圧［MPa］	水圧［MPa］	空気量［L/Min（nor）］	水量［mL/min］	気水体積比	D	L	W
0.2	0.1	49	64	766	2,500	500	450
						1,000	600
						2,000	700
0.3	0.2	65	102	637	3,000	500	700
						1,000	1,000
						2,000	1,300

粒子径特性

粒子径特性
ノズル型番：KSMMS 027115 - A15W05
水量：50mL/min

ザウター平均粒子径×気水体積比

粒子径分布・流速分布

粒子数×粒子径グラフ
ノズル型番：KSMMS 027115 - A15W05
空気量：75L/min（nor）
水量：50mL/min
気水体積比：1500

粒子数×流速

型番リスト

表示件数

型番

KSMMS-015115

KSMMS-027115

KSMMS-040115

最小通路径

(mm)

RoHS?

最小発注数量

0.35	10	1個
0.5	10	1個
0.6	10	1個

通常単価(税別) (税込単価)	通常出荷日

17,899円 ( 19,689円 )	7日目
17,899円 ( 19,689円 )	7日目
17,899円 ( 19,689円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・極少水量から比較的多い水量まで幅広い水量制御が可能。
・小型軽量で狭い場所でも取付可能。
・広角タイプのため、広い場所に噴霧。
・即乾性の微小粒子。
・シンプルな構造で目詰まりが少なく、分解掃除が簡単。
【用途】
・花卉の栽培、水景、ガス冷却。
・薬剤の散布、加湿等。

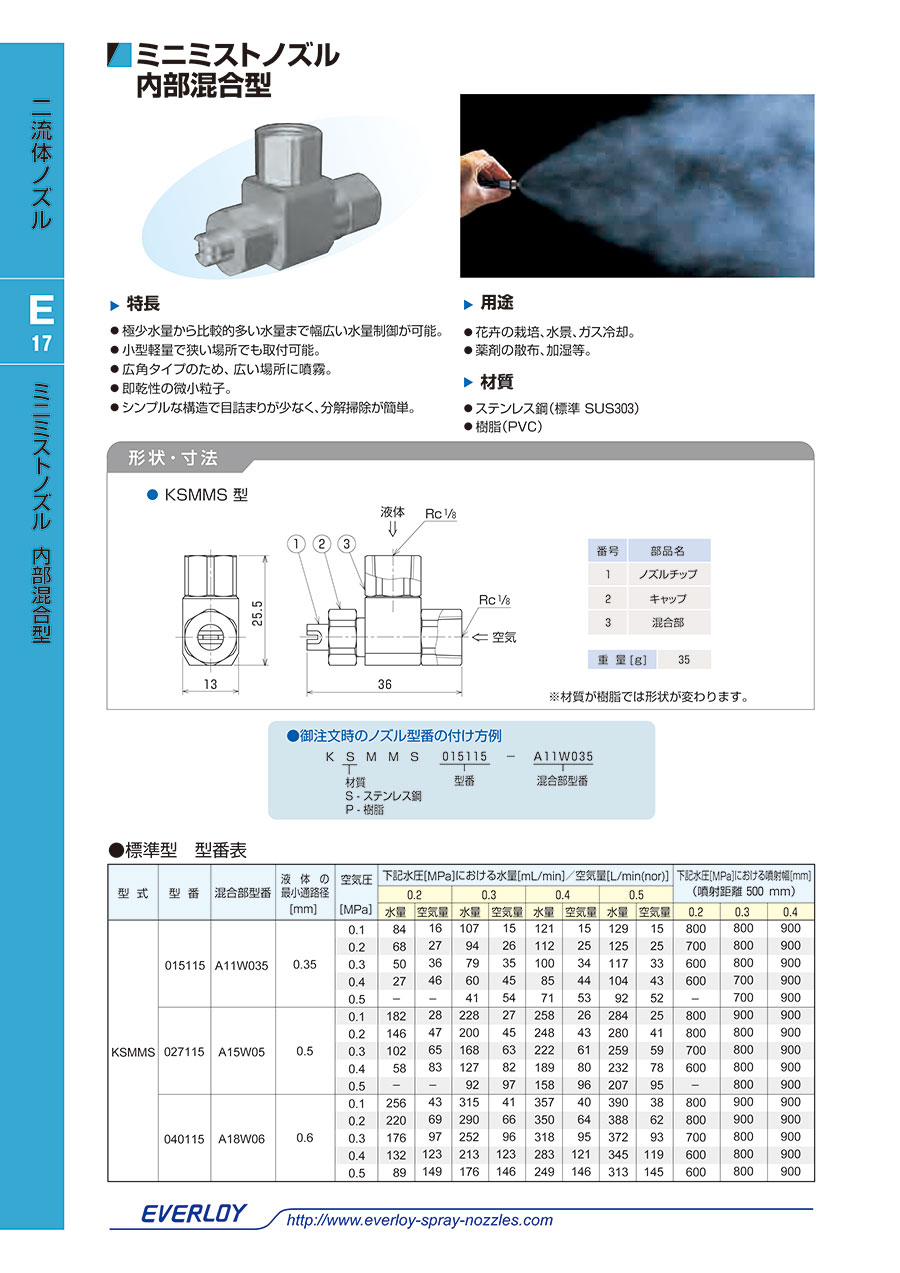

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

エバーロイ
フラットスプレーノズル一体式
シンプルな内部構造で目詰まりが起こりにくい、フラットタイプのSUS303製スプレーノズルです。圧力範囲は、0.05～1.5MPaです。
エバーロイ
エアーブラスター樹脂製 AB-P
幅方向に均一な力でブローできる、フラットタイプのエアーノズルです。スプレー厚みが薄く、高インパクトで効率の良いブローが可能です。最大空気量はコンパクトタイプの2.5倍以上です。
エバーロイ
ボールジョイント BJHC型
配管とノズルの間にボールジョイントを取付けることで、スプレーの向きを変えることができます。最高使用圧力は1MPaです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミニミストノズル内部混合型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスプレーパターンを知りたい？

カタログに掲載の「スプレーパターン」を参照ください。
