メカニカル部品技術窓口
サイドスプレーノズル
- 通常単価(税別)
- 1,615円～2,297円
- 税込単価
- 1,777円～2,527円
通常出荷日：7日目～9日目
【特長】・広角な噴射角度が得られる。・シンプルな構造で目詰まりしにくい。・フラットスプレーノズルより低...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

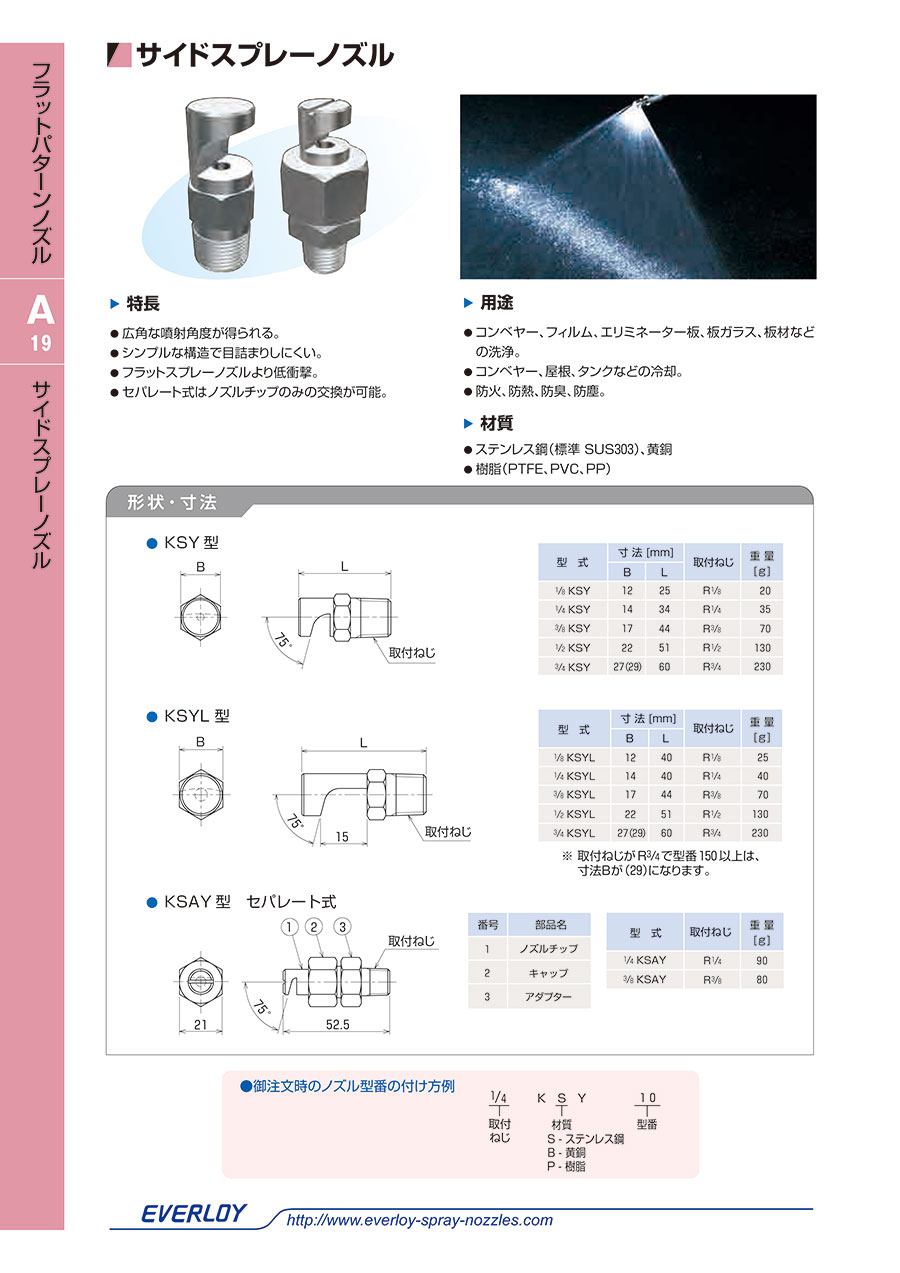

サイドスプレーノズルの特長
形状・寸法
| 型式 | 寸法［mm］ | 取付ねじ | 重量 ［g］ | |
|---|---|---|---|---|
| B | L | |||
| 1/4KSY | 14 | 34 | R1/4 | 35 |
| 3/8KSY | 17 | 44 | R3/8 | 70 |
特性曲線
流量分布
| 取付ねじ | 型式 | 型番 | 最小通路径 ［mm］ | 下記圧力［MPa］における流量［L/min］ | 下記圧力［MPa］における噴射角度 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KSY | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 1.0 | 0.1 | 0.3 | 1.0 | |||
| 1/4 | ● | 04 | 2.0 | 2.3 | 3.3 | 4.0 | 4.6 | 5.2 | 6.1 | 7.3 | 128° | 140° | 147° |
| ● | 08 | 2.9 | 4.6 | 6.5 | 8.0 | 9.2 | 10.3 | 12.2 | 14.6 | 128° | 140° | 147° | |
| ● | 10 | 3.1 | 5.8 | 8.2 | 10.0 | 11.5 | 12.9 | 15.3 | 18.3 | 128° | 140° | 147° | |
| 3/8 | ● | 20 | 4.4 | 11.5 | 16.3 | 20.0 | 23.1 | 25.8 | 30.6 | 36.5 | 130° | 140° | 146° |
詳細情報
基本情報
【特長】
・広角な噴射角度が得られる。
・シンプルな構造で目詰まりしにくい。
・フラットスプレーノズルより低衝撃。
・セパレート式はノズルチップのみの交換が可能。
【用途】
・コンベヤー、フィルム、エリミネーター板、板ガラス、板材などの洗浄。
・コンベヤー、屋根、タンクなどの冷却。
・防火、防熱、防臭、防塵。
カタログ
商品担当おすすめ
エバーロイ
エアーブラスター 樹脂製 AB-P
幅方向に均一な力でブローできる、フラットタイプのエアーノズルです。スプレー厚みが薄く、高インパクトで効率の良いブローが可能です。最大空気量はコンパクトタイプの2.5倍以上です。
サイドスプレーノズルのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q圧力変動でどのぐらい噴射角度が変動しますか？
A
噴射圧力0.1～0.3MPaにおいて、噴射角度は約128～147°変動します。詳しくは、カタログに掲載しています標準型型番表を参照ください。
