メカニカル部品技術窓口
エアージェットノズル 単孔型 KSV型
商品情報

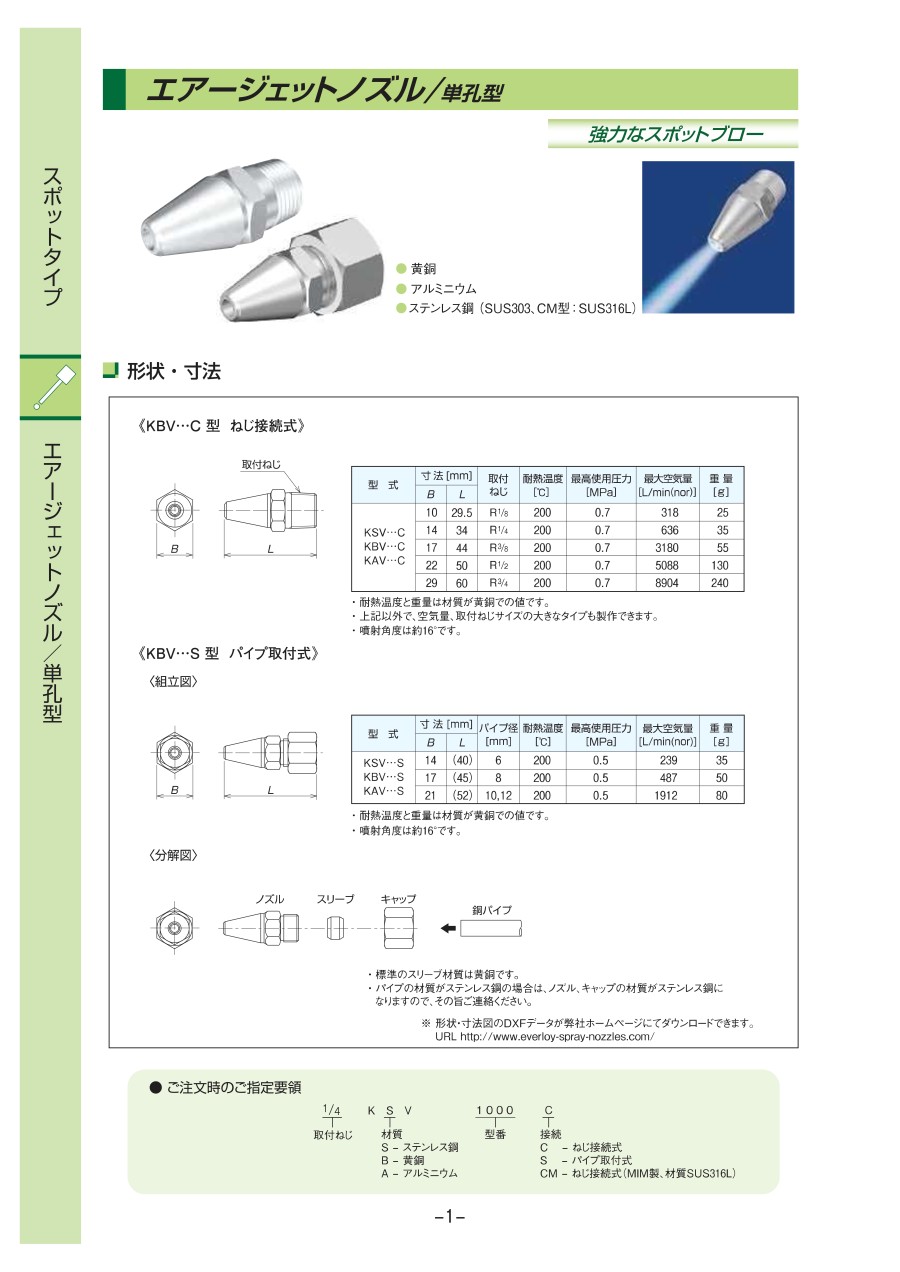

外形図
形状
製品仕様
噴射イメージ
| 圧力範囲［MPa］ | 0.1～0.7 |
|---|---|
| 空気量［L/min（nor）］ | 64～4466（圧力0.3MPa） |
| 噴射幅［mm］ | 16～25（圧力0.3MPa、距離100mm） |
規格表
| 型式 | 寸法［mm］ | 取付ねじ | 耐熱温度 ［℃］ | 最高使用圧力 ［MPa］ | 最大空気量 ［L/min（nor）］ | 重量 ［g］ | |
|---|---|---|---|---|---|---|---|
| B | L | ||||||
| KSV…C | 10 | 29.5 | R1/8 | 200 | 0.7 | 318 | 25 |
| 14 | 34 | R1/4 | 200 | 0.7 | 636 | 35 | |
| 17 | 44 | R3/8 | 200 | 0.7 | 3,180 | 55 | |
・ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
選択できない商品は弊社ではご購入いただけません。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,989円 ( 4,388円 ) | 7日目 |
3,389円 ( 3,728円 ) | 7日目 |
3,389円 ( 3,728円 ) | 7日目 |
4,497円 ( 4,947円 ) | 7日目 |
詳細情報
基本情報
強力なスポットブローが可能なエアージェットノズル。
【特長】
・末広形状に設計された出口。
・音速以上の流速で噴射角約16°で直進し、有効なスポット噴射が得られる。
【用途】
・水分・油分の除去。
・乾燥。
・熱処理の空冷。
・塑性加工工具の空冷。
