未確定：候補が4型番あります。
シリンダ内径（シリンダ内径からクランプ力を算出することはできません）(φ)
~mm- 30
- 40
ストローク S(mm)
~mm- 1.2
- 1.6
クランプ力(kN)
~mm- 0.35
- 0.55
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
- 4日以内
- 5日以内
エアスイングクランプ（エアセンサタイプ ねじ配管用）（AMWSW-W-AC）
- 通常単価(税別)
- 58,683円～64,946円
- 税込単価
- 64,551円～71,441円
通常出荷日：3日目～5日目
場所を取らないスリムデザイン。【特長】・エアキャッチセンサにより、ピストンの動作確認ができます。
詳細を確認未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| ボディ、フック、ピストン | カラー | 調整ボルト |
|---|---|---|
| SCM440 無電解ニッケルメッキ | A5056 アルマイト処理 | S45C 焼入焼戻 無電解ニッケルメッキ |
取付穴加工図
| サイズ | d（0～+0.2） | M | P | H |
|---|---|---|---|---|
| AMWSW16-W-AC | 28 | M8×1.25 | 48 | 16以下 |
| AMWSW20-W-AC | 35 | M10×1.5 | 64 | 22以下 |
規格表
- 注1）クランプ高さはmin.～max．の範囲で調整できます。
- 注2）クランプカ、保持力は0.5MPa時の値です。
注意・禁止事項
エアセンサ用配管カラーと止め輪は付属品です。お客様にて取付けてください。（エアポートは360°任意の向きに回転できます。）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
58,683円 ( 64,551円 ) | 5日目 |
58,683円 ( 64,551円 ) | 3日目 |
64,946円 ( 71,441円 ) | 4日目 |
64,946円 ( 71,441円 ) | 3日目 |

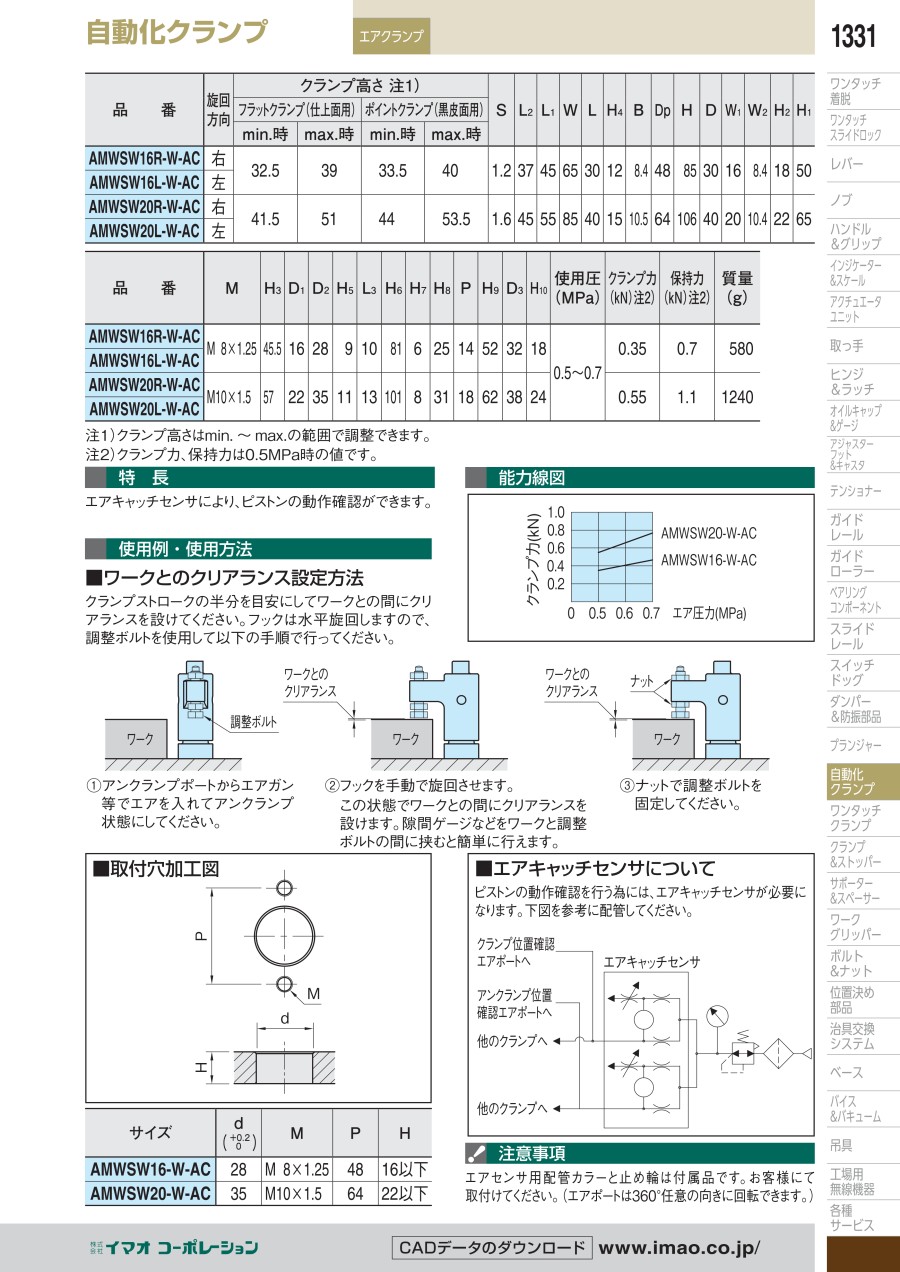

カタログ
