アクチュエータユニット（開閉タイプ）（MAU5040SW）
- 数量スライド割引
- 通常単価(税別)
- 55,899円～58,899円
- 税込単価
- 61,489円～64,789円
【特長】・本体は、「安定したスライド」と「3面のT溝による取付けやすさ」を両立...
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
| 本体 | スライドベース エンドプレート | シャフト | 台形ネジナット | ボルト | ダストカバー |
|---|---|---|---|---|---|
| A6N01 アルマイト封孔処理 ナチュラル | 亜鉛ダイカスト （ZDC2） クロムメッキ | S45C 四三酸化鉄皮膜 | CAC902 | SCM435 三価クロメート | SUS304H |
規格表
| 型番 | S | LB | 質量 （kg） |
|---|---|---|---|
| MAU5040SW-100 | 100 | 356 | 2.4 |
| MAU5040SW-150 | 150 | 456 | 2.8 |
使用例
使用例・使用方法
・操作シャフトを右に回すと、2台のスライドベースが矢印方向へ移動します。
・操作シャフトを左に回すと、2台のスライドベースが反対矢印方向へ移動します。
・2台のスライドベースピッチは、操作シャフト1回転毎に6mm移動します。
■平面開閉スライド
■横置き開閉スライド
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
55,899円 ( 61,489円 ) | 3日目 |
58,899円 ( 64,789円 ) | 3日目 |
詳細情報
基本情報
【特長】
・本体は、「安定したスライド」と「3面のT溝による取付けやすさ」を両立させた最適な断面形状で高強度を実現しました。
・スライド機構部には、耐摩耗、自己潤滑性に優れた材料を使用し、上下左右からの荷重に対して長期的な使用が可能です。

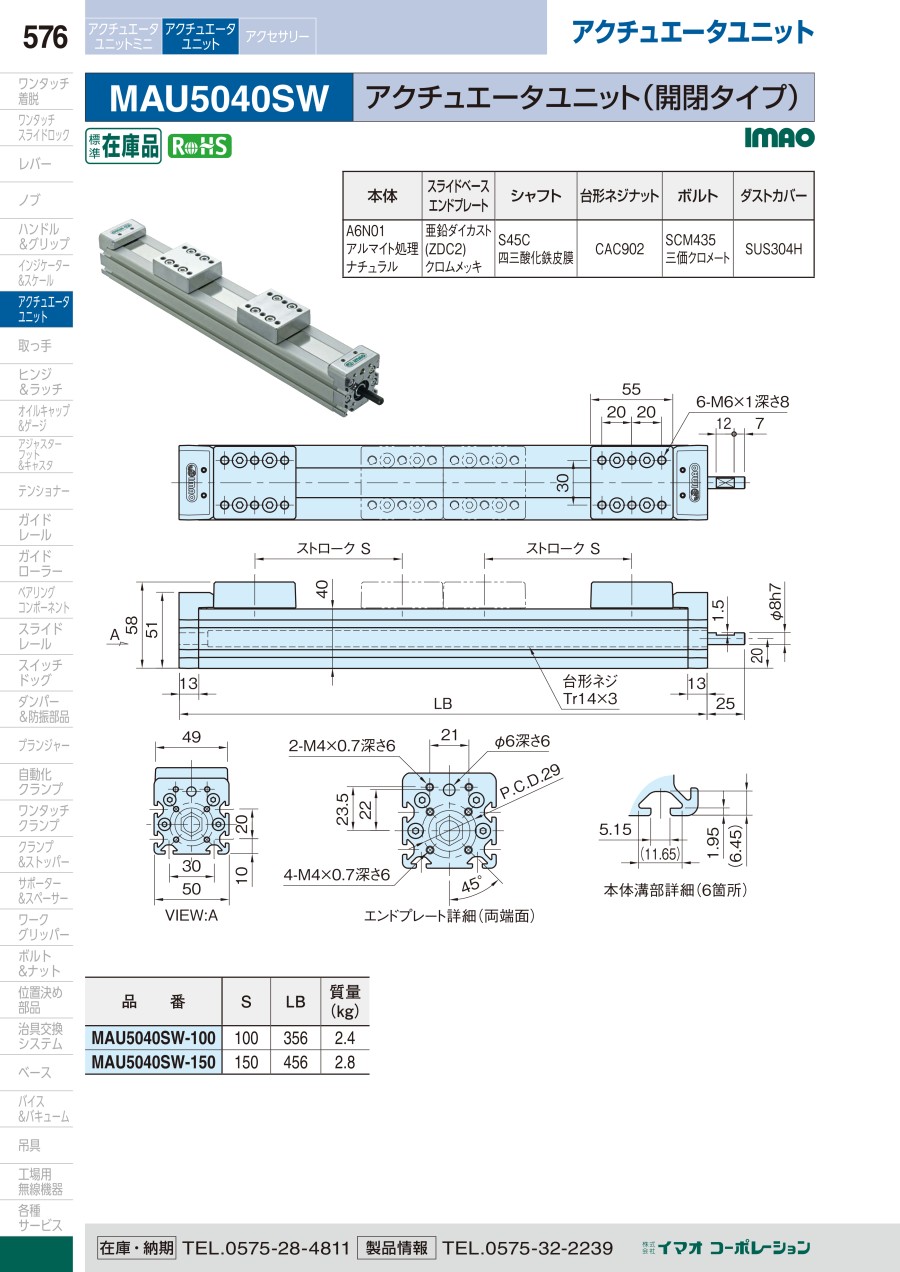

カタログ
アクチュエータユニット（開閉タイプ）（MAU5040SW）のレビュー
この商品のレビューはありません
